정상은 중국에 있는 직업적인 전자 부품 분배자입니다.
우리는 PCB Bom를 위한 커뮤니케이션 단위, 안테나, PCB, PCBA 및 모든 성분에서 원스톱 해결책 서비스를, 제안합니다.
| 주파수 안정도: | ±50ppm | 주파수 허용오차: | ±30ppm |
|---|---|---|---|
| 작동 온도: | -40°C ~ 85°C | 부하 커패시턴스: | 18pF |
| 패키지 / 케이스: | HC-49/미국 | 이름: | 패시브 전자부품 |
| 강조하다: | 50V 0805 MLCC,08055C224JAT2A MLCC,220nF 0805 MLCC |
||

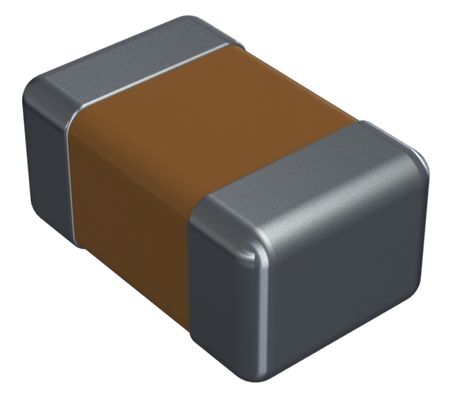

08055C224JAT2A
설명
X7R 유전체는 상대적인 온도 안정성으로 인해 중간 EIA 클래스 II 재료 중 가장 인기가 높습니다. 정전 용량 변화는 비선형적이지만, 온도 변화는 -55°C에서 +125°C까지 ±15% 이내입니다. X7R의 정전 용량은 전압 및 주파수와 같은 전기적 작동 조건의 영향을 받습니다. X7R 유전체 칩은 인가된 전압으로 인한 정전 용량 변화가 허용되는 광범위한 산업 응용 분야에 사용됩니다.
응용 분야
1. 전원 시스템
DC-DC 컨버터: 전압 안정화를 위한 입력/출력 필터링 (예: 3.3V/5V 전원 레일)
바이패스/디커플링: 고주파 노이즈 억제 (lC 전원 핀 근처에 배치)
2. 소비자 가전
스마트폰/태블릿: 메인보드 전원 관리.
loT 장치: 무선 모듈 (Wi-Fi/BLE) 전원 필터링
3. 산업 제어
PLC 모듈: 신호 조정 회로의 노이즈 필터링
모터 드라이브: lGBT 게이트 드라이버의 전압 버퍼링
4. 자동차 전자
ECU 전원: AEC-Q200 준수 (특정 접미사 확인)
차량 센서: 신호 체인의 RC 필터링
정보
|
카테고리
|
|
|
|
제조사
|
|
|
|
시리즈
|
|
|
|
포장
|
테이프 & 릴 (TR)
컷 테이프 (CT)
Digi-Reel®
|
|
|
부품 상태
|
활성
|
|
|
정전 용량
|
|
|
|
공차
|
±5%
|
|
|
전압 - 정격
|
|
|
|
온도 계수
|
|
|
|
작동 온도
|
-55°C ~ 125°C
|
|
|
특징
|
-
|
|
|
등급
|
-
|
|
|
응용 분야
|
|
|
|
고장률
|
-
|
|
|
장착 유형
|
|
|
|
패키지 / 케이스
|
0805 (2012 Metric)
|
|
|
크기 / 치수
|
0.079" L x 0.049" W (2.01mm x 1.25mm)
|
|
|
높이 - 착석 (최대)
|
-
|
|
|
두께 (최대)
|
0.057" (1.45mm)
|
|
|
리드 간격
|
-
|
|
|
리드 스타일
|
-
|
도면
