| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 |

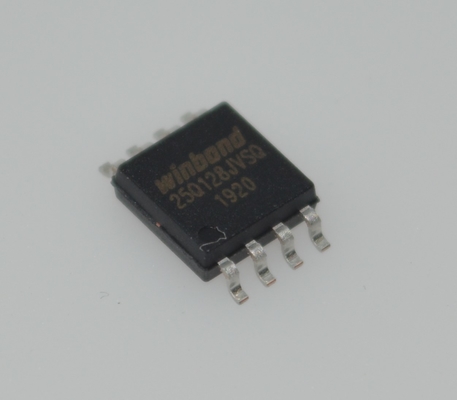

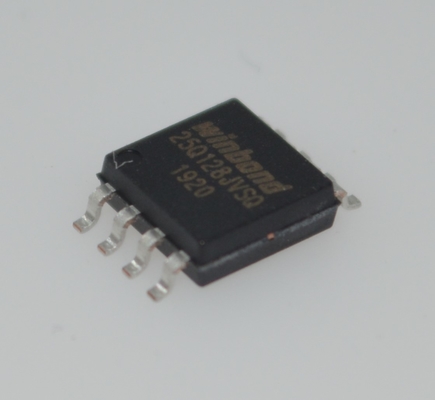

W25Q128JVSIQ 128Mb (16MB) SPI NOR 플래시 쿼드 / 듀얼 I / O 133MHz 클럭 레이트 4KB 유니폼 섹터 및 256B 페이지 기능 유연한 아키텍처 고성능 및 낮은 전력 소비
특징
• SpiFlash 기억의 새로운 가족
W25Q128JV: 128M-비트 / 16M-바이트
표준 SPI: CLK, /CS, DI, DO
이중 SPI: CLK, /CS, IO0, IO1
4개의 SPI: CLK, /CS, IO0, IO1, IO2, IO3
소프트웨어 및 하드웨어 재설정
• 최고 성능의 일련 플래시
133MHz 단일, 듀얼/쿼드 SPI 시계
266/532MHz 대등한 듀얼/쿼드 SPI
66MB/S 연속 데이터 전송 속도
1개 부문별로 최소 100K 프로그램 삭제 주기가
20년 이상 데이터 보존
• 효율적 인 계속 읽기
8/16/32/64-바이트 랩으로 연속 읽기
8시간 정도면 기억을 처리할 수 있습니다.
실제 XIP (현장에서 실행) 동작을 허용합니다
• 낮은 전력, 넓은 온도 범위
∙ 단일 2.7~3.6V 공급
1μA 전원 다운 (typ.)
-40°C ~ +85°C 작동 범위
-40°C ~ +105°C 운영 범위
• 고급 보안 기능
소프트웨어 및 하드웨어 기록 보호
전원 공급 차단
특별 OTP 보호
상위/아래, 보완 배열 보호
개별 블록/섹터 배열 보호
각 장치에 대한 64비트 고유 ID
발견 가능한 매개 변수 (SFDP) 등록
OTP 잠금으로 3X256-바이트 보안 레지스터
유연성 및 비 유연성 상태 레지스터 비트
• 공간 효율적인 포장
8핀 SOIC 208-밀리
16핀 SOIC 300mil (추가 /RESET 핀)
8 패드 WSON 6x5-mm / 8x6-mm
24볼 TFBGA 8x6mm (6x4/5x5볼 배열)
24볼 WLCSP
KGD 및 다른 옵션에 대해 Winbond에 연락하십시오.
설명
W25Q128JV (128M-bit) 시리즈 플래시 메모리는 제한된 공간, 핀 및 전력을 가진 시스템에 대한 저장 솔루션을 제공합니다.25Q 시리즈는 일반적인 Serial 플래시 장치보다 훨씬 더 유연성과 성능을 제공합니다. 그들은 RAM에 코드를 그림자, 듀얼 / 쿼드 SPI (XIP) 에서 직접 코드를 실행하고 음성, 텍스트 및 데이터를 저장하는 데 이상적입니다. 장치는 단일 2.7V에서 3로 작동합니다.6V 전원 공급 장치, 전원 절전 시 1μA 이하의 전류 소비모든 장치는 공간을 절약하는 패키지로 제공됩니다.
W25Q128JV 배열은 각각 256 바이트의 65,536 개의 프로그래밍 가능한 페이지로 구성되어 있습니다. 한 번에 최대 256 바이트까지 프로그래밍 할 수 있습니다. 페이지는 16 개의 그룹으로 삭제 할 수 있습니다.128개의 그룹 (32KB 블록 삭제), 256 그룹 (64KB 블록 지우기) 또는 전체 칩 (칩 지우기). W25Q128JV에는 각각 4,096 개의 지울 수있는 섹터와 256 개의 지울 수있는 블록이 있습니다.작은 4KB 섹터는 데이터 및 매개 변수 저장이 필요한 응용 프로그램에서 더 많은 유연성을 허용합니다..
W25Q128JV는 표준 시리즈 주변 인터페이스 (SPI), 듀얼/쿼드 I/O SPI: 시리즈 시계, 칩 선택, 시리즈 데이터 I/O0 (DI), I/O1 (DO), I/O2 및 I/O3를 지원합니다. SPI clock frequencies of W25Q128JV of up to 133MHz are supported allowing equivalent clock rates of 266MHz (133MHz x 2) for Dual I/O and 532MHz (133MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O이 전송 속도는 표준 비동기 8비트 및 16비트 병렬 플래시 메모리를 능가할 수 있습니다.
또한, 장치는 JEDEC 표준 제조업체 및 장치 ID 및 SFDP, 64 비트 고유 일련 번호 및 256 바이트 보안 레지스터를 지원합니다.
정보
|
분류
|
|
|
|
Mfr
|
|
|
|
시리즈
|
|
|
|
포장
|
튜브
|
|
|
부분 상태
|
액티브
|
|
|
DigiKey 프로그래밍 가능
|
확인
|
|
|
메모리 타입
|
비휘발성
|
|
|
메모리 형식
|
|
|
|
기술
|
플래시 - NOR
|
|
|
메모리 크기
|
|
|
|
기억 조직
|
16M x 8
|
|
|
메모리 인터페이스
|
SPI - 쿼드 I/O, QPI
|
|
|
시계 주파수
|
133 MHz
|
|
|
주기 시간 - 단어, 페이지
|
3ms
|
|
|
전압 - 공급
|
2.7V ~ 3.6V
|
|
|
작동 온도
|
-40°C ~ 85°C (TA)
|
|
|
장착형
|
표면 마운트
|
|
|
패키지 / 케이스
|
|
|
|
공급자의 장치 패키지
|
8-SOIC
|
|
|
기본 제품 번호
|

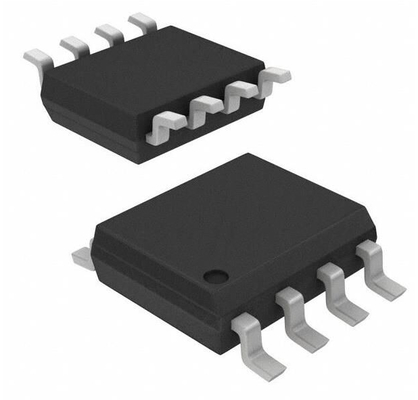

그림
