LQP03TN2N7B02D 2.7nH 고주파 인덕터, 0201 크기, 높은 SRF(andgt;8GHz), ±0.1nH의 엄격한 공차, 높은 Q, 낮은 DCR, 세라믹 구조, AEC-Q200 인증, 테이프 및 릴 포장
andnbsp;
특징

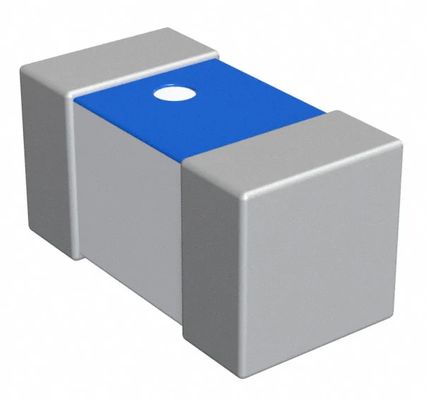

1: 부품 유형: 고주파 멀티레이어 세라믹 인덕터.
2: 인덕턴스 값: 2.7 nH. 이는 비교적 작은 인덕턴스 값으로, 고주파 신호 처리 및 데이터 전송 회로에 매우 적합합니다.
3: 크기: 0201 패키지. 풋프린트는 0.6mm x 0.3mm에 불과하여 업계에서 가장 작은 표준 패키지 중 하나입니다. 이 초소형 크기는 스마트폰, 웨어러블 기기, RF 모듈 등 PCB에 고밀도로 장착하는 데 이상적입니다.
4: 공차: ±0.1 nH. 높은 정밀도는 일관되고 안정적인 회로 성능을 보장하며, 이는 정확한 임피던스 매칭이 필요한 RF 회로에 매우 중요합니다.
5: 정격 전류: 작은 크기에도 불구하고 일정량의 전류를 처리할 수 있습니다. 일반적으로 포화 전류는 수백 mA 수준(자세한 내용은 데이터시트 참조)으로, 대부분의 소신호 RF 애플리케이션에 충분합니다.
6: Q 팩터: 높은 Q 값. 대상 작동 주파수에서 이 부품은 매우 높은 품질 계수를 나타내며, 이는 유도 리액턴스가 저항 손실보다 훨씬 크다는 것을 의미합니다. 이는 필터 및 매칭 네트워크와 같이 낮은 삽입 손실과 높은 효율성이 필요한 RF 애플리케이션에 중요한 특성입니다.
7: 자기 공진 주파수: 높은 SRF. 자기 공진 주파수는 일반적으로 높은 GHz 범위에 있으며, 대상 작동 주파수 대역 내에서 순수한 인덕터로 안정적인 성능을 보장합니다.
8: DC 저항: 낮은 DCR. 매우 낮은 DC 저항을 특징으로 하여 전력 손실 및 열 발생을 줄이는 데 도움이 됩니다.
9: 신뢰성: 세라믹 구조를 사용하여 우수한 기계적 강도와 내열성을 제공합니다. 이 부품은 일반적으로 AEC-Q200 표준을 준수하며, 이는 까다로운 자동차 전자 및 산업 응용 분야에 적합함을 나타냅니다.

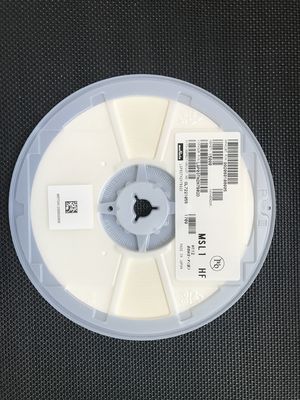

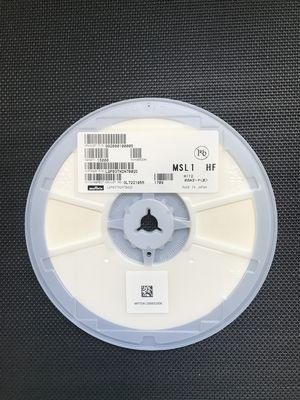

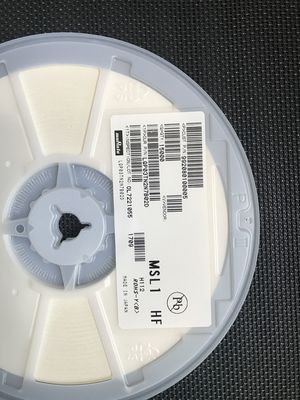

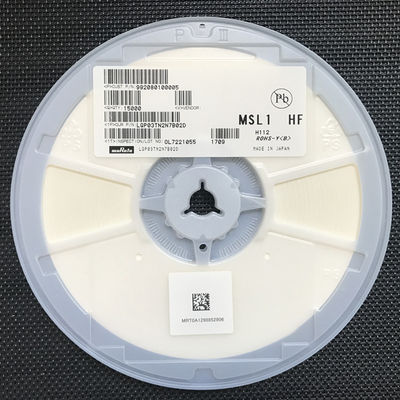

10: 포장: 테이프 및 릴 포장으로 제공되며, 자동 SMT 생산 라인과 완벽하게 호환되어 대규모, 고효율 제조 공정에 적합합니다.
andnbsp;
응용 분야
andbull; 전력 장비: 신재생 에너지 장비, 에너지 저장 장비, EV 충전 장비 등과 같이 인명 및 재산 보호와 직접 관련이 없는 기능을 가진 전력 장비에 사용할 수 있는 제품.
andbull; 산업 장비: 기지국, 제조 장비, 산업용 로봇 장비, 측정 장비 등과 같이 인명 및 재산 보호와 직접 관련이 없는 기능을 가진 산업 장비에 사용할 수 있는 제품.
andbull; 의료 장비(GHTF Class C) *이식/수술/자동 주입기 제외: 국제 분류 클래스 GHTF의 Class C 의료 장비에 사용할 수 있으며, 오작동이 인체에 비교적 높은 위험을 초래하는 것으로 간주되는 제품.
andbull; 의료 장비(GHTF Class A 및 B): 국제 분류 클래스 GHTF의 Class A 및 Class B로 규제되는 의료 장비에 사용할 수 있으며, 인명 및 재산 보호와 직접 관련이 없는 기능을 가진 제품.
andbull; 소비자 장비: 가전 제품, 오디오/비디오 장비, 통신 장비, 정보 장비, 사무실 장비, 가정용 로봇 등과 같이 인명 및 재산 보호와 직접 관련이 없는 기능을 가진 소비자 장비에 사용할 수 있는 제품.
andnbsp;
설명
LQP03TN2N7B02D는 Murata Manufacturing Co., Ltd.에서 제조한 초소형, 고주파, 고Q 멀티레이어 세라믹 인덕터로, LQP03T 시리즈에 속합니다. 공간과 성능에 대한 극심한 요구 사항이 있는 최신 전자 회로를 위해 특별히 설계되었습니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
andnbsp;
|
|
|
포장
|
테이프 및 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
유형
|
후막
|
andnbsp;
|
|
재료 - 코어
|
andnbsp;
|
|
|
인덕턴스
|
2.7 nH
|
andnbsp;
|
|
공차
|
±0.1nH
|
andnbsp;
|
|
전류 정격(암페어)
|
andnbsp;
|
|
|
전류 - 포화(Isat)
|
-
|
andnbsp;
|
|
차폐
|
비차폐
|
andnbsp;
|
|
DC 저항(DCR)
|
최대 200mOhm
|
andnbsp;
|
|
Q @ 주파수
|
14 @ 500MHz
|
andnbsp;
|
|
주파수 - 자기 공진
|
10GHz
|
andnbsp;
|
|
정격
|
-
|
andnbsp;
|
|
작동 온도
|
-55anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
인덕턴스 주파수 - 테스트
|
500 MHz
|
andnbsp;
|
|
특징
|
-
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
패키지 / 케이스
|
0201 (0603 Metric)
|
andnbsp;
|
|
공급업체 장치 패키지
|
0201 (0603 Metric)
|
andnbsp;
|
|
크기 / 치수
|
0.024andquot; L x 0.012andquot; W (0.60mm x 0.30mm)
|
andnbsp;
|
|
높이 - 착석(최대)
|
0.013andquot; (0.33mm)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
