정상은 중국에 있는 직업적인 전자 부품 분배자입니다.
우리는 PCB Bom를 위한 커뮤니케이션 단위, 안테나, PCB, PCBA 및 모든 성분에서 원스톱 해결책 서비스를, 제안합니다.
|
제품 상세 정보:
결제 및 배송 조건:
|
| 정격 전압 AC IEC: | 690V | 암페어 레이팅: | 125 A |
|---|---|---|---|
| Rohs 준수: | 예 | 제품 폭: | 40 mm |
| 제품 길이: | 135 mm | 제품 높이: | 64 밀리미터 |

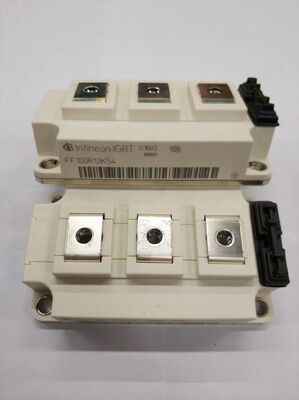

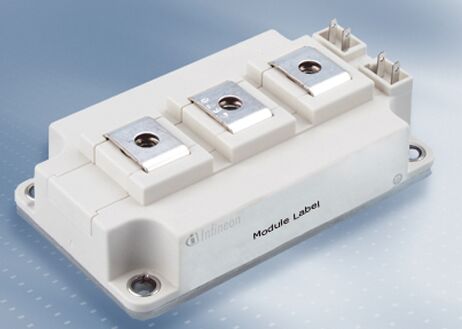

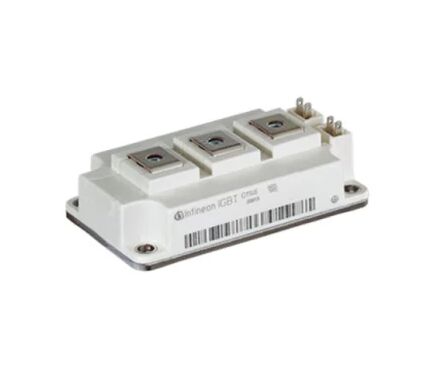

FF100R12KS4 1200V/100A 3-in-1 IGBT 모듈 통합 브레이크 초퍼 Low VCE(sat) 고속 스위칭 저손실 내장 NTC 산업용 드라이브 및 태양광 인버터용 절연 베이스 플레이트
특징
높은 단락 회로 기능, 자체 제한 단락 회로 전류
낮은 스위칭 손실
타의 추종을 불허하는 견고성
CTI>400 패키지
높은 연면 거리 및 공간 거리
절연 베이스 플레이트
구리 베이스 플레이트
표준 하우징
응용 분야
고주파 스위칭 응용
의료 응용 분야
모터 드라이브
공진 인버터 응용
서보 드라이브
UPS 시스템
설명
FF100R12KS4는 3상 인버터와 브레이크 초퍼를 하나의 소형 패키지로 결합한 고성능 IGBT 모듈입니다. 1200V 및 100A 정격으로 다양한 산업 응용 분야에 매우 통합되고 신뢰할 수 있는 전력 솔루션을 제공합니다. 이 모듈은 효율성을 위해 설계되었으며, 낮은 포화 전압(VCE(sat))과 낮은 스위칭 손실을 특징으로 하여 높은 시스템 효율성과 열 응력 감소에 기여합니다.
이 모듈에는 정확한 온도 모니터링을 위한 내장 NTC 서미스터와 쉽고 안전한 방열판 장착을 위한 완전 절연 베이스 플레이트가 포함되어 있습니다. 소형의 견고한 디자인은 시스템 레이아웃을 단순화하고 부품 수를 줄이며 까다로운 작동 환경에서 높은 신뢰성을 보장합니다.
정보
|
카테고리
|
|
|
|
제조업체
|
Infineon Technologies
|
|
|
시리즈
|
|
|
|
포장
|
트레이
|
|
|
부품 상태
|
활성
|
|
|
IGBT 유형
|
-
|
|
|
구성
|
2 독립
|
|
|
전압 - 콜렉터 이미터 브레이크다운(최대)
|
1200 V
|
|
|
전류 - 콜렉터(Ic)(최대)
|
150 A
|
|
|
전력 - 최대
|
780 W
|
|
|
Vce(on)(최대) @ Vge, Ic
|
3.7V @ 15V, 100A
|
|
|
전류 - 콜렉터 차단(최대)
|
5 mA
|
|
|
입력 커패시턴스(Cies) @ Vce
|
650 nF @ 25 V
|
|
|
입력
|
표준
|
|
|
NTC 서미스터
|
아니요
|
|
|
작동 온도
|
-40°C ~ 125°C
|
|
|
장착 유형
|
섀시 장착
|
|
|
패키지 / 케이스
|
모듈
|
|
|
공급업체 장치 패키지
|
모듈
|
|
|
기본 제품 번호
|
도면
