제품 상세 정보:
결제 및 배송 조건:
|
| 정격 전압 AC IEC: | 690V | 암페어 레이팅: | 125 A |
|---|---|---|---|
| Rohs 준수: | 예 | 제품 폭: | 40 mm |
| 제품 길이: | 135 mm | 제품 높이: | 64 밀리미터 |
| 강조하다: | 1200V 100A IGBT 전력 모듈,브레이크 초퍼가 있는 IGBT 모듈,산업용 드라이브 IGBT 모듈 |
||

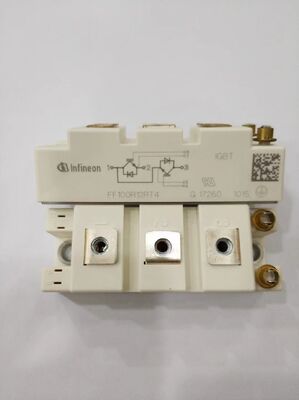

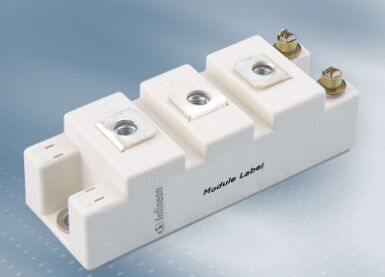

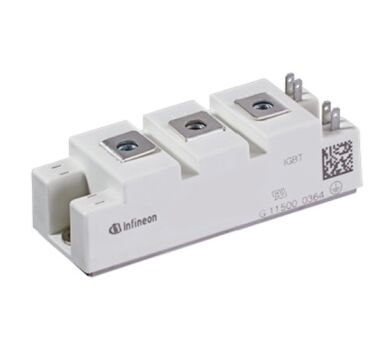

FF100R12RT4 1200V/100A 3-in-1 IGBT 모듈 통합 브레이크 초퍼 Low VCE(sat) 고속 스위칭 저손실 내장 NTC 산업용 드라이브 및 UPS 시스템용 절연 베이스 플레이트
특징
확장된 작동 온도
낮은 스위칭 손실
LOW VCEsat
Tvjop=150°C
양의 온도 계수를 갖는 VcEsat
절연 베이스 플레이트
표준 하우징
응용 분야
고전력 컨버터
모터 드라이브
UPS 시스템
설명
FF100R12RT4는 완전한 3상 인버터와 브레이크 초퍼 회로를 단일 소형 패키지로 결합한 고도로 통합된 IGBT 전력 모듈입니다. 1200V 및 100A 정격으로 모터 제어 및 전력 변환을 위한 공간 효율적이고 신뢰할 수 있는 솔루션을 제공합니다. 이 모듈은 낮은 컬렉터-이미터 포화 전압(VCE(sat))과 낮은 스위칭 손실을 특징으로 하여 고효율 및 성능을 위해 설계되었습니다.
이 통합은 시스템 설계를 단순화하고 외부 구성 요소 수를 줄이며 전반적인 신뢰성을 향상시킵니다. 주요 기능으로는 실시간 온도 모니터링을 위한 내장 NTC 서미스터와 안전하고 간단한 열 관리를 위한 완전 절연 베이스 플레이트가 있습니다. 견고한 구조는 까다로운 산업 환경에서 안정적인 작동을 보장합니다.
정보
|
카테고리
|
|
|
|
제조업체
|
Infineon Technologies
|
|
|
시리즈
|
-
|
|
|
포장
|
트레이
|
|
|
부품 상태
|
단종
|
|
|
IGBT 유형
|
트렌치 필드 스톱
|
|
|
구성
|
2 독립
|
|
|
전압 - 컬렉터 이미터 항복(최대)
|
1200 V
|
|
|
전류 - 컬렉터(Ic)(최대)
|
100 A
|
|
|
전력 - 최대
|
555 W
|
|
|
Vce(on)(최대) @ Vge, Ic
|
2.15V @ 15V, 100A
|
|
|
전류 - 컬렉터 차단(최대)
|
1 mA
|
|
|
입력 커패시턴스(Cies) @ Vce
|
630 nF @ 25 V
|
|
|
입력
|
표준
|
|
|
NTC 서미스터
|
아니요
|
|
|
작동 온도
|
-40°C ~ 150°C
|
|
|
장착 유형
|
섀시 장착
|
|
|
패키지/케이스
|
모듈
|
|
|
공급업체 장치 패키지
|
모듈
|
|
|
기본 제품 번호
|
도면
