정상은 중국에 있는 직업적인 전자 부품 분배자입니다.
우리는 PCB Bom를 위한 커뮤니케이션 단위, 안테나, PCB, PCBA 및 모든 성분에서 원스톱 해결책 서비스를, 제안합니다.
|
제품 상세 정보:
결제 및 배송 조건:
|
| 유형: | IGBT 모듈 | 패키지: | 신규 및 기존F00R12KT4: 1200V 200A IGBT 모듈, 낮은 VCE(sat), 높은 단락 견고성 산업용 모터 드라이브 및 고전력 UPS를 위한 낮은 스위칭 손실 높은 |
|---|---|---|---|
| 상태: | 신규 및 기존 | 무연 상태: | Rohs 준수 |
| 배송 방법: | DHL\UPS\Fedex\EMS\HK 우편, DHL,UPS, 페덱스 및 EMS | ||
| 강조하다: | 600V 400A IGBT 전원 모듈,견고한 IGBT 하프 브리지 모듈,고속 스위칭 IGBT 모듈 |
||

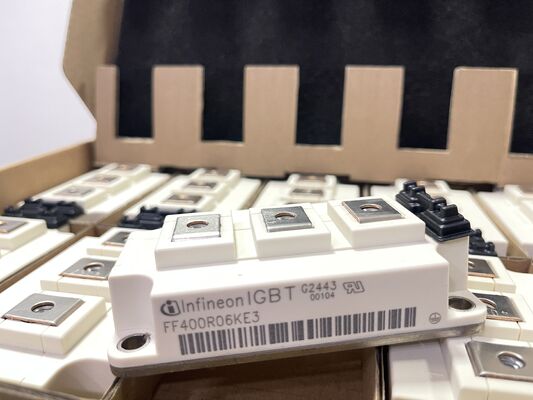

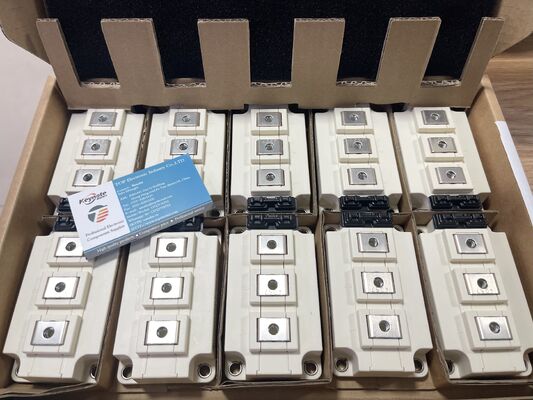

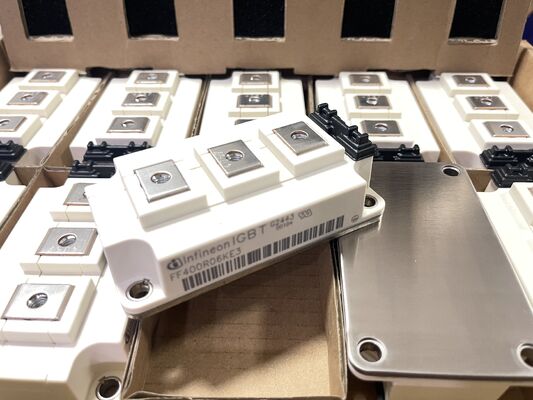

FF400R06KE3HOSA1 600V 400A IGBT 하프 브리지 모듈 트렌치 스톱 기술 인버터 및 드라이브에 견고한 낮은 VCEsat 고속 스위칭
특징
하프 브리지 토폴로지– 하나의 모듈에 역병렬 다이오드가 있는 2개의 IGBT가 있으며 인버터 및 컨버터의 위상 레그에 이상적입니다.
600V 콜렉터-이미터 전압(Vces)– 400V AC 드라이브, UPS 시스템 및 산업용 전원 공급 장치에 적합합니다.
400A 연속 전류(Ic)– Tc=25°C에서 500A의 고전류 성능; 총 전력 손실 1250W.
트렌치 필드 스톱 IGBT3 기술– 400A에서 1.45V에 불과한 일반 VCEsat로 낮은 전도 손실을 제공합니다.
빠르고 부드러운 스위칭– 최대 20kHz의 주파수에 최적화되었습니다. EMI를 줄이기 위한 소프트 복구 다이오드가 포함되어 있습니다.
낮은 게이트 전하(Qg = 4300nC)– 게이트 드라이브 설계를 단순화하고 스위칭 전력 손실을 줄입니다.
견고한 62mm 절연 패키지– 절연 베이스플레이트(2500V 절연)가 있는 섀시 장착 가능 모듈, 작동 범위 -40°C ~ +150°C.
응용
산업용 모터 드라이브– 펌프, 팬, 컨베이어, 압축기 및 서보 제어용 AC 드라이브.
무정전 전원 공급 장치(UPS)– 온라인 이중 변환 UPS 시스템용 인버터 스테이지.
용접 장비– 빠른 스위칭과 높은 전류가 요구되는 인버터 기반의 용접 전원.
재생에너지– 태양광 발전 시스템용 스트링 및 중앙 태양광 인버터.
유도 가열– 산업용 조리기, 용광로 및 밀봉 기계용 전력단.
스위치 모드 전원 공급 장치(SMPS)– 산업 및 통신 애플리케이션을 위한 고전력 DC-DC 컨버터.
전기자동차(EV) 인프라– 보조 드라이브 및 저전압 충전소 전력단.
설명
그만큼FF400R06KE3HOSA162mm C 시리즈 제품군에 속하는 Infineon Technologies의 고성능 IGBT 모듈입니다. 이 제품은 역병렬, 소프트 복구 이미터 제어 다이오드가 있는 2개의 IGBT로 구성된 하프 브리지(이중) 구성이 특징입니다. Infineon의 고급 Trench Field Stop IGBT3 기술을 활용하는 이 모듈은 매우 낮은 포화 전압(VCEsat)과 탁월한 스위칭 성능을 제공합니다. 견고한 산업용 애플리케이션을 위해 설계된 이 제품은 절연 구리 베이스플레이트가 있는 표준 62mm 패키지에 내장되어 뛰어난 열 전도성과 전기 절연을 제공합니다. 이 모듈은 모터 드라이브, 무정전 전원 공급 장치(UPS) 및 용접 장비의 고주파 스위칭에 최적화되어 있으며 최대 150°C의 접합 온도에서 안정적으로 작동합니다.
정보
|
범주
개별 반도체 제품
트랜지스터
IGBT
IGBT 모듈
|
다른 Vge, IC에서 Vce(on)(최대)
1.9V @ 15V,400A
|
|
제조업체
인피니언 테크놀로지스
|
전류 - 컬렉터 차단(최대)
5mA
|
|
시리즈
기음
|
입력
기준
|
|
포장
쟁반
|
NTC 서미스터
없음
|
|
부품상태
판매 중
|
작동 온도
-40°C ~ 150°C(TJ)
|
|
IGBT 유형
그루브 필드 컷오프
|
장착 유형
베이스 장착
|
|
구성
하프 브리지
|
패키지/인클로저
기준 치수
|
|
전압 - 콜렉터 고장(최대)
600V
|
공급업체 장치 패키지
기준 치수
|
|
전류 - 콜렉터(IC)(최대)
500A
|
기본 제품 번호
FF400R06
|
|
전력 - 최대
1250W
|
그림
우리의 장점:휴대폰, PDA 및 노트북 컴퓨터
andnbsp;
모든 종류의 구성 요소에 대한 요구 사항을 충족하십시오.^_^
제품 목록
일련의 전자 부품, 전체 범위의 반도체, 활성 및 앰프를 공급합니다. 패시브 구성 요소. 우리는 PCB의 모든 부품을 얻을 수 있도록 도와드릴 수 있습니다. 한마디로 여기에서 원스톱 솔루션을 얻을 수 있습니다.
다음을 포함한 제안:
집적 회로, 메모리 IC, 다이오드, 트랜지스터, 커패시터, 저항기, 배리스터, 퓨즈, 트리머 및 앰프; 전위차계, 변압기, 배터리, 케이블, 릴레이, 스위치, 커넥터, 터미널 블록, 크리스탈 및 앰프; 발진기, 인덕터, 센서, 변압기, IGBT 구동기, LED,LCD, 변환기, PCB(인쇄 회로 기판),PCBA(PCB 조립)
강력한 브랜드:
마이크로칩, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK 등
담당자: Mrs. Natasha
전화 번호: 86-13723770752
팩스: 86-755-82815220
