제품 상세 정보:
결제 및 배송 조건:
|
| 유형: | IGBT 모듈 | 패키지: | 신규 및 기존F00R12KT4: 1200V 200A IGBT 모듈, 낮은 VCE(sat), 높은 단락 견고성 산업용 모터 드라이브 및 고전력 UPS를 위한 낮은 스위칭 손실 높은 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 무연 상태: | Rohs 준수 |
| 배송 방법: | DHL\UPS\Fedex\EMS\HK 우편, DHL,UPS, 페덱스 및 EMS | ||
| 강조하다: | 1200V 25A IGBT 전원 모듈,PIM IGBT 모듈과 NTC,모터 드라이브용 PressFIT IGBT 모듈 |
||

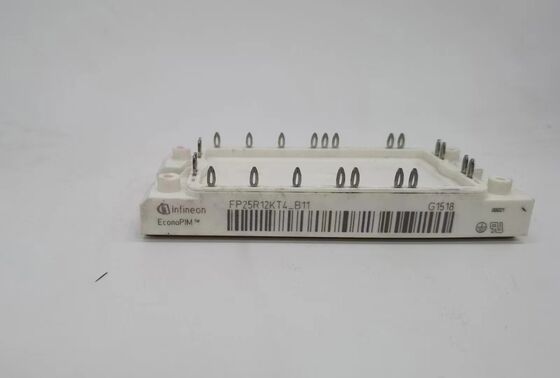

FP25R12KT4 B11 1200V 25A PIM IGBT 모듈 저 스위칭 손실 트렌치 스톱 IGBT4 통합 NTC 고립 구리 기판 150°C 작동 압력 FIT 기술 모터 드라이브
특징
1200V / 25A PIM (전력 통합 모듈)
통합 토폴로지:3단계 직렬기, 3단계 인버터, 브레이크 콥터
첨단 트렌치 스톱TM IGBT4 및 방출기 제어 다이오드
높은 효율을 위해 낮은 전환 손실
NTC 온도 센서
고립 된 구리 기판(최고 열성능)
높은 전력 및 열순환 능력
연장 작동 온도 (Tvj op = 150°C)
PressFIT 접촉 기술(연금 없는, 신뢰할 수 있는 조립)
컴팩트 EconoPIMTM 2 하우징
신청서
모터드라이브
세르보 드라이브
설명
의FP25R12KT4 B11인피니온의 EconoPIMTM 2 제품군에서 고도로 통합된 1200V, 25A 전력 통합 모듈 (PIM) 이다. 3단계 직렬기 브릿지, 3단계 IGBT 인버터 브릿지,그리고 브레이크 힐러, 콤팩트하고 고립 모듈. 고급 TRENCHSTOP TM IGBT4 및 발사자 제어 4 다이오드 기술을 사용하여 설계되어 낮은 전환 손실과 높은 효율을 제공합니다.모듈은 정확한 열 모니터링을 위해 통합 된 NTC 온도 센서를 갖추고 있습니다, 고립 된 구리 베이스 플레이트 우수한 열 방출을 위해, 그리고 높은 전력 및 열 사이클 능력을 위해 설계되었습니다.그것은 최대 150 ° C까지 확장 된 작동 온도를 지원하고 신뢰할 수있는 PressFIT 장착 기술을 사용할 수 있습니다, 용매 없는 조립.
정보
|
범주
|
원격 반도체 제품
트랜지스터
IGBT
IGBT 모듈
|
|
|
제조사
|
인피니온 테크놀로지
|
|
|
시리즈
|
EconoPIMTM 2
|
|
|
포장
|
트레이
|
|
|
부분 상태
|
판매 중
|
|
|
IGBT 타입
|
틈이 있는 필드 절단
|
|
|
구성
|
(3) 반대 단계 기기
|
|
|
전압 - 컬렉터 고장 (최대)
|
1200V
|
|
|
전류 - 컬렉터 (IC) (최대)
|
25A
|
|
|
전력 - 최대
|
160W
|
|
|
Vce ((on) (최대) 다른 Vge, IC에서
|
2.15V @ 15V,25A
|
|
|
전류 - 컬렉터 절단 (최대)
|
1mA
|
|
|
각기 다른 VCE에서 입력 용량 (Cies)
|
1.45 nF @ 25V
|
|
|
입력
|
3단계 브릿지 직렬기
|
|
|
NTC 열조직
|
그
|
|
|
작동 온도
|
-40°C ~ 150°C TJ
|
|
|
장착형
|
베이스 장착
|
|
|
패키지/장치
|
모듈
|
|
|
공급자의 장치 패키지
|
AG-ECONO2B
|
그림
