| 유형: | IGBT 모듈 | 패키지: | 신규 및 기존F00R12KT4: 1200V 200A IGBT 모듈, 낮은 VCE(sat), 높은 단락 견고성 산업용 모터 드라이브 및 고전력 UPS를 위한 낮은 스위칭 손실 높은 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 무연 상태: | Rohs 준수 |
| 배송 방법: | DHL\UPS\Fedex\EMS\HK 우편, DHL,UPS, 페덱스 및 EMS | ||
| 강조하다: | 1200V 35A IGBT 전원 모듈,NTC 센서가 있는 PIM 모듈,인버터용 PressFIT IGBT 모듈 |
||

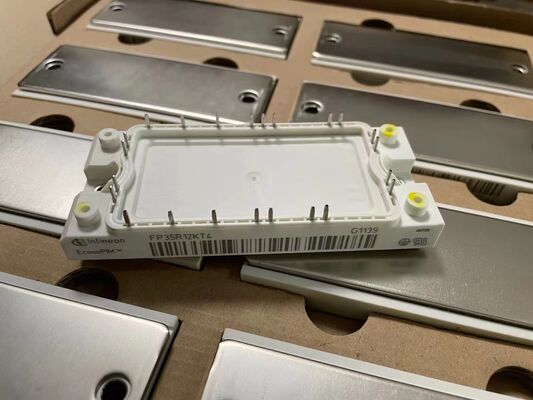

FP35R12KT4 1200V 35A PIM 모듈 저 VCE(sat) 저 스위칭 손실 통합 NTC 절연 구리 베이스플레이트 PressFIT 기술 모터 드라이브 및 산업용 인버터용
특징
1200V / 35A PIM (전력 통합 모듈)
통합 토폴로지: 3상 정류기, 3상 인버터, 브레이크 초퍼
고급 TRENCHSTOP™ IGBT4 및 이미터 제어 다이오드
낮은 스위칭 손실 고효율을 위해
낮은 VCE(sat) 양의 온도 계수 포함
통합 NTC 온도 센서
절연 구리 베이스플레이트 (우수한 열 성능)
높은 전력 및 열 사이클링 기능
확장 작동 온도 (Tvj op = 150°C)
컴팩트 EconoPIM™ 2 하우징
응용 분야
모터 제어 및 드라이브: 펌프, 팬, 압축기 및 범용 AC 드라이브용.
서보 드라이브 및 모션 제어 시스템 .
산업용 난방 및 용접 장비 .
상업용 HVAC 시스템 .
룸 에어컨
설명
FP35R12KT4는 Infineon의 EconoPIM™ 2 제품군에서 나온 고도로 통합된 1200V, 35A 전력 통합 모듈(PIM)입니다. 단일의 컴팩트하고 절연된 모듈에 3상 정류기 브리지, 3상 IGBT 인버터 브리지 및 브레이크 초퍼를 결합합니다.고급 TRENCHSTOP™ IGBT4 및 이미터 제어 4 다이오드 기술로 제작되어 낮은 스위칭 손실과 높은 효율을 위해 설계되었습니다.이 모듈은 정확한 열 모니터링을 위한 통합 NTC 온도 센서, 우수한 방열을 위한 절연 구리 베이스플레이트를 특징으로 하며, 높은 전력 및 열 사이클링 기능을 위해 설계되었습니다.최대 150°C까지 확장된 작동 온도를 지원합니다.정보카테고리개별 반도체 제품
트랜지스터
|
IGBT
|
IGBT 모듈
제조사
Infineon Technologies
시리즈
|
|
|
EconoPIM™ 2
|
패키징
|
|
|
트레이
|
부품 상태
|
|
|
판매 중
|
IGBT 유형
|
|
|
그루브 필드 차단
|
구성
|
|
|
(3) 반대 위상 기기
|
전압 - 컬렉터 항복 (최대)
|
|
|
1200 V
|
전류 - 컬렉터 (IC) (최대)
|
|
|
25 A
|
전력 - 최대
|
|
|
210 W
|
Vce(on) (최대) (다른 Vge, IC에서)
|
|
|
2.25V @ 15V,35A
|
전류 - 컬렉터 차단 (최대)
|
|
|
1 mA
|
입력 커패시턴스 (Cies) (다른 VCE에서)
|
|
|
2 nF @ 25 V
|
입력
|
|
|
3상 브리지 정류기
|
NTC 서미스터
|
|
|
는
|
작동 온도
|
|
|
-40°C ~ 150°C(TJ)
|
장착 유형
|
|
|
베이스 장착
|
패키지/인클로저
|
|
|
모듈
|
공급업체 장치 패키지
|
|
|
AG-ECONO2-8
|
도면
|
|
|
