| 유형: | IGBT 모듈 | 패키지: | 신규 및 기존F00R12KT4: 1200V 200A IGBT 모듈, 낮은 VCE(sat), 높은 단락 견고성 산업용 모터 드라이브 및 고전력 UPS를 위한 낮은 스위칭 손실 높은 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 무연 상태: | Rohs 준수 |
| 배송 방법: | DHL\UPS\Fedex\EMS\HK 우편, DHL,UPS, 페덱스 및 EMS | ||
| 강조하다: | FP75R12KT4 IGBT 모듈 1200V 150A,PIM IGBT 모듈과 NTC,모터 드라이브용 IGBT 전원 모듈 |
||

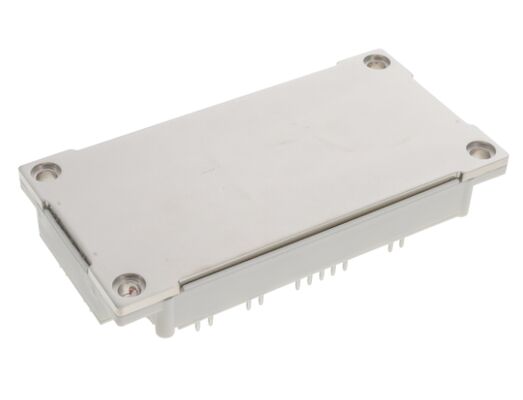

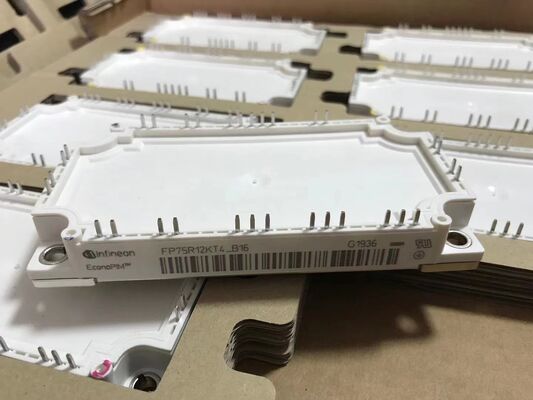

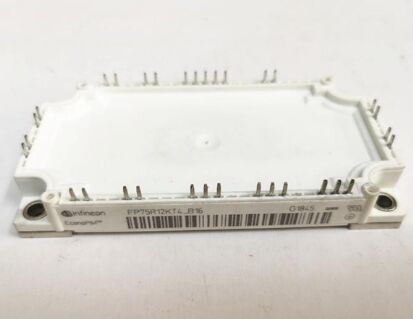

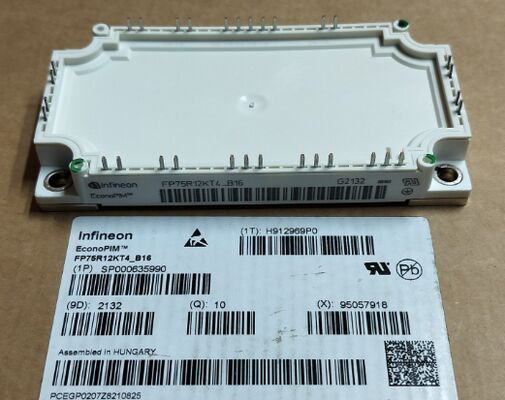

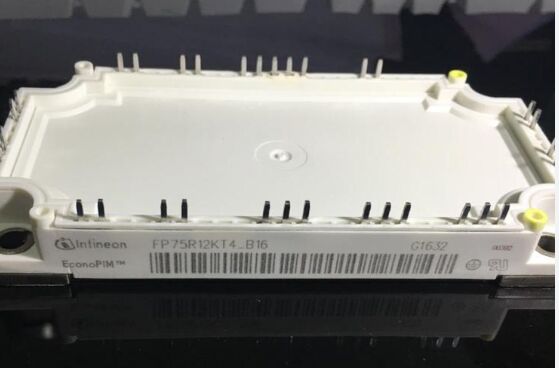

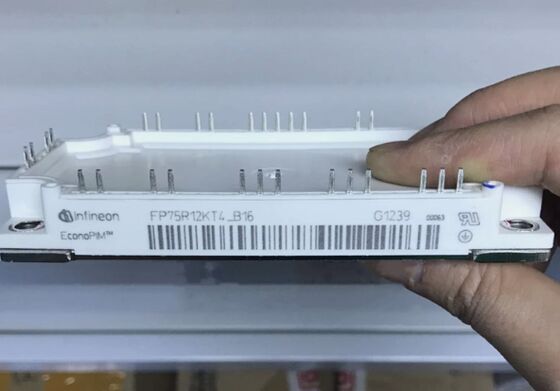

FP75R12KT4 B16 1200V 150A PIM IGBT 모듈 트렌치 필드 스톱 낮은 VCE (sat) 2.25V 통합 수정기 및 NTC 구리 기판 150 °C 작동 모터 드라이브 및 UPS
특징
1200V / 150A PIM (전력 통합 모듈)
통합 토폴로지:3단계 직렬기, 3단계 인버터, 브레이크 콥터
트렌치 필드 스톱 기술로 첨단 트렌치 스톱TM IGBT4
낮은 전환 손실고효율성
2.25V의 낮은 VCE (sat)@ 15V, 75A
구리 기판최적화 된 열 확산
NTC 온도 센서
작동 온도 범위:-40°C ~ 150°C
컴팩트 EconoPIMTM 3 하우징차체 장착장
신청서
산업용 모터 드라이브:펌프, 팬, 압축기 및 일반용 AC 드라이브용
끊김 없는 전원 공급 장치 (UPS)
변주 주파수 드라이브 (VFD) 및 인버터
HVAC 시스템그리고 산업 자동화
설명
의FP75R12KT4 B16인피니온의 EconoPIMTM 3 제품군에서 고도로 통합된 1200V, 150A 전력 통합 모듈 (PIM)그것은 단일, 콤팩트하고 고립 모듈에 세 단계 직렬기 다리, 세 단계 IGBT 인버터 다리, 그리고 브레이크 초퍼를 결합트렌치 필드 스톱 구조를 갖춘 고급 TRENCHSTOPTM IGBT4 기술을 사용하여 설계되었습니다.모듈은 75A에서 전형적인 2.25V의 낮은 수집기-출사자 포화 전압을 달성하여 에너지 효율을 향상시킵니다.그것은 정확한 열 모니터링을 위해 통합 NTC 온도 센서와 최적화 된 열 방출을 위해 구리 기판을 갖추고 있습니다.높은 신뢰성을 위해 설계, 최대 150 °C까지 연장 작동 온도를 지원
정보
|
범주
|
원격 반도체 제품
트랜지스터
IGBT
IGBT 모듈
|
|
|
제조사
|
인피니온 테크놀로지
|
|
|
시리즈
|
EconoPIMTM 3
|
|
|
포장
|
트레이
|
|
|
부분 상태
|
판매 중
|
|
|
IGBT 타입
|
틈이 있는 필드 절단
|
|
|
구성
|
(3) 반대 단계 기기
|
|
|
전압 - 컬렉터 고장 (최대)
|
1200V
|
|
|
전류 - 컬렉터 (IC) (최대)
|
150A
|
|
|
전력 - 최대
|
385W
|
|
|
Vce ((on) (최대) 다른 Vge, IC에서
|
2.25V @ 15V,75A
|
|
|
전류 - 컬렉터 절단 (최대)
|
1mA
|
|
|
각기 다른 VCE에서 입력 용량 (Cies)
|
4.3 nF @ 25V
|
|
|
입력
|
3단계 브릿지 직렬기
|
|
|
NTC 열조직
|
그
|
|
|
작동 온도
|
-40°C ~ 150°C
|
|
|
장착형
|
베이스 장착
|
|
|
패키지/장치
|
모듈
|
|
|
공급자의 장치 패키지
|
모듈
|
