제품 상세 정보:
결제 및 배송 조건:
|
| 유형: | IGBT 모듈 | 패키지: | 신규 및 기존F00R12KT4: 1200V 200A IGBT 모듈, 낮은 VCE(sat), 높은 단락 견고성 산업용 모터 드라이브 및 고전력 UPS를 위한 낮은 스위칭 손실 높은 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 무연 상태: | Rohs 준수 |
| 배송 방법: | DHL\UPS\Fedex\EMS\HK 우편, DHL,UPS, 페덱스 및 EMS | ||
| 강조하다: | N-Chan MOSFET 200V 빠른 전환,TO-247 패키지 MOSFET 신뢰할 수 있는 오디오,20A id 전력 MOSFET |
||

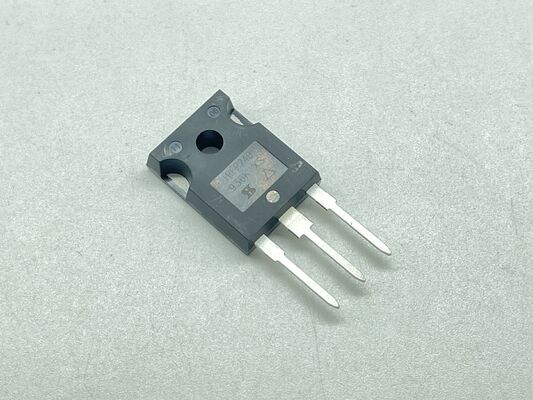

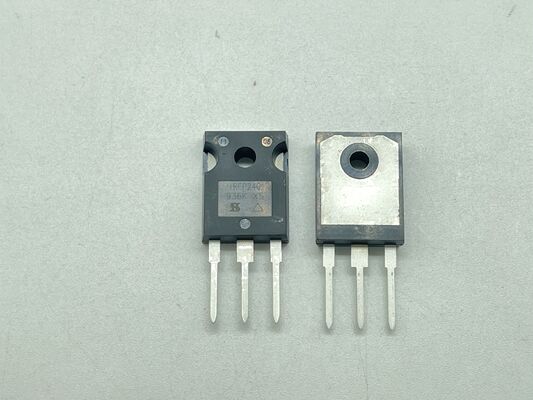

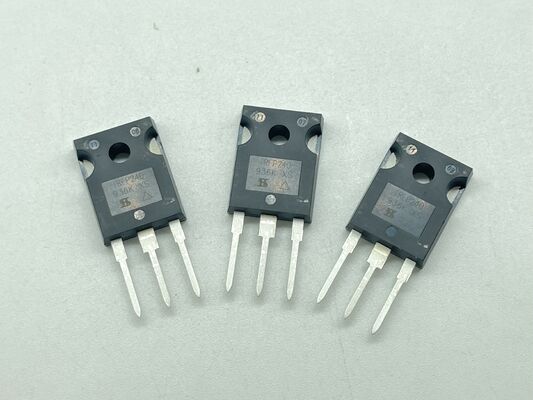

IRFP240 N-Chan MOSFET 200V Vdss 20A Id 0.18Ohm Rds ((동) 빠른 전환 TO-247 패키지 오디오 및 전력에 신뢰할 수 있습니다
특징
N 채널 강화 모드표준 양성 게이트 드라이브, 일반적인 회로 토폴로지에서 사용하기 쉽습니다.
200V 배수 소스 전압 (Vdss)오디오 및 스위치 전원 공급 장치에서 100V 150V 레일 전압을 지원합니다.
20A 연속 배수 전류 (Id)중등에서 높은 전력 부하를 안정적으로 처리 할 수 있습니다.
0.18Ω 최대 Rds (동)낮은 전도성 손실은 효율성을 향상시키고 열 발생을 줄입니다.
빠른 전환 속도낮은 게이트 충전 (Qg = 70nC 전형적) 은 고주파 PWM 동작을 가능하게 합니다.
선형 모드 기능A, AB 클래스 오디오 증폭기 및 활성 부하에 이상적인 넓은 안전 운영 영역 (SOA).
TO-247 패키지● 높은 전력 소모 (150W) 가 요구되는 열 환경을 위해 쉽게 히트 싱크 장착.
신청서
오디오 증폭기A 클래스, AB 클래스 및 고급 하이파이 증폭기의 출력 단계 (예: 패스 랩, 젠 디자인).
선형 조절기 및 액티브 로드● 고전압 조절 전원, 전자 부하 및 배터리 배열기.
스위치 모드 전원 공급 장치 (SMPS)플라이백, 전향 및 반 브리지 변환기에 대한 주요 측면 스위칭.
DC-DC 변환기산업 및 통신 장비에 대한 고전압 단계 다운 또는 부스 커킷.
모터 제어√ 전기 도구, 펌프 및 소형 전기 차량용 브러쉬형 DC 모터 드라이브
인버터태양광 또는 백업 전력 시스템용 낮은 주파수 DC-AC 인버터
시험 장비- 프로그램 가능한 부하, 릴레이 드라이버, 고전압 MOSFET를 필요로 하는 파동 형태 생성기
설명
의IRFP240고전압, 고속 전력 전환 애플리케이션을 위해 설계된 N 채널 전력 MOSFET입니다. 고급 평면 스트립 기술을 활용하여 이 장치는 견고한 TO-247 패키지에 장착되어 있습니다.우수한 열 성능과 신뢰성을 제공합니다.200V의 배열 소스 전압 등급과 20A의 연속 배열 전류로 IRFP240은 선형 모드 작동으로 특히 유명합니다.음향 증폭기 디자이너들 사이에서 오랫동안 즐겨 사용되어 왔습니다.낮은 전원 저항 및 빠른 전환 특성 또한 다양한 산업 전력 변환 작업에 적합합니다.
정보
|
범주
원격 반도체 제품
트랜지스터
FET,MOSFET
단일 FET, MOSFET
|
다른 ID에 대한 Vgs (th) (최대)
4V @ 250μA
|
|
제조사
비샤이 실리코닉스
|
다른 Vgs (max) 에서 게이트 부하 (Qg)
70nC @ 10V
|
|

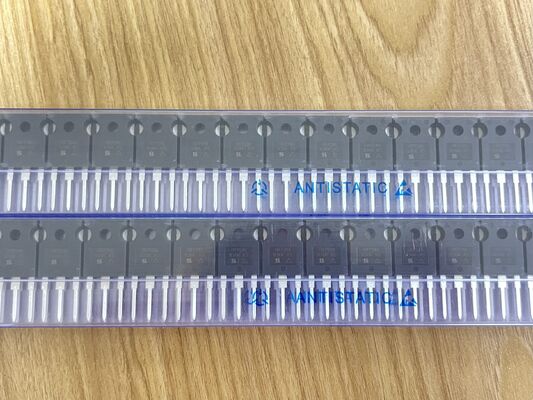

포장
파이프 피팅
|
Vgs (최대)
±20V
|
|
부분 상태
생산 중단
|
각기 다른 Vds에서 입력 용량 (CIS) (최대)
1300pF @ 25V
|
|
FET 타입
N 채널
|
전력 분산 (최대)
150W ((Tc)
|
|
기술
MOSFET (금속산화물)
|
작동 온도
-55°C ~ 150°C TJ
|
|
배수 소스 전압 (Vdss)
200V
|
장착형
구멍을 통해
|
|
25°C의 전류 - 연속 배수 (ID)
20A (Tc)
|
공급자의 장치 패키지
TO-247AC
|
|
드라이브 전압 (최대 RDS ON, 최소 RDS ON)
10V
|
패키지/장치
TO-247-3
|
|
각기 다른 ID와 Vgs에서 작동 저항 (최대)
180mOhm @ 12A, 10V
|
기본 제품 번호
IRFP240
|
그림
