정상은 중국에 있는 직업적인 전자 부품 분배자입니다.
우리는 PCB Bom를 위한 커뮤니케이션 단위, 안테나, PCB, PCBA 및 모든 성분에서 원스톱 해결책 서비스를, 제안합니다.
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 전자 회로 부품 전력 관리,PMIC 전원관리,6 WDFN 전력 관리 |
||
TPS62290TDRVRQ1
andnbsp;
1 기능 1 andbull; 자동차 애플리케이션 및 황소에 대한 자격을 얻었습니다. 고효율 스텝다운 컨버터 andbull; 최대 1000mA의 출력 전류 및황소; VIN 범위 2.3V ~ 6V 및 황소; 2.25MHz 고정 주파수 작동 및 황소; 경부하 전류 및 황소에서의 절전 모드; PWM 모드의 출력 전압 정확도 및plusmn;1.5% 및bull; 고정 출력 전압 옵션 및 황소; 일반적인 15-andmicro;A 대기 전류 및 황소; 최저 드롭아웃 및 상승을 위한 100% 듀티 사이클; 경부하 및 황소에서의 전압 포지셔닝; 2mm 및 시간 단위로 제공됩니다. 2mm 이상; 0.8mm SON 패키지
2 응용 프로그램 및 황소; 자동차 인포테인먼트 및 클러스터 및 대시; 계기판과ndash; 헤드유닛 및 디스플레이 및 ndash; 라디오 및 내비게이션 및황소; 첨단 운전자 지원 시스템(ADAS) 및ndash; 전면 카메라와ndash; 사각지대 모니터링 및ndash; 차선 이탈 경고 및ndash; 파크 어시스트 및 황소; HEV/EV 온보드 충전기
3 설명 TPS6229x-Q1은 자동차 저입력 전압 애플리케이션에 최적화된 고효율 동기식 강압 벅 컨버터이며 최대 1000mA의 출력 전류를 제공합니다. 2.3V ~ 6V의 입력 전압 범위와 1.5%의 출력 전압 정확도를 갖춘 이 장치는 다양한 자동차 애플리케이션에 전력을 공급합니다. TPS6229x-Q1은 2.25MHz 고정 스위칭 주파수에서 작동하고 경부하 전류에서 15μA의 일반 대기 전류로 절전 모드 작동으로 들어가 전체 부하 전류 범위에 걸쳐 높은 효율을 유지합니다. 절전 모드는 낮은 출력 전압 리플에 최적화되어 있습니다. 저잡음 애플리케이션의 경우 MODE 핀을 하이로 당겨 장치를 고정 주파수 PWM 모드로 강제 전환할 수 있습니다. 셧다운 모드에서는 전류 소비가 1μA 미만으로 감소됩니다. TPS6229x-Q1을 사용하면 작은 인덕터와 커패시터를 사용하여 작은 솔루션 크기를 달성할 수 있습니다. TPS6229x-Q1은 2mm 크기로 제공됩니다. 2mm 6핀 SON 패키지.
|

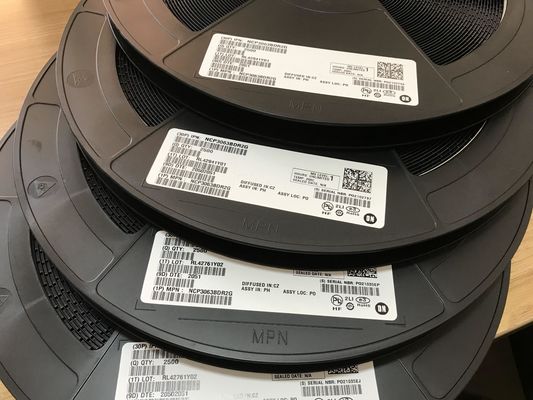

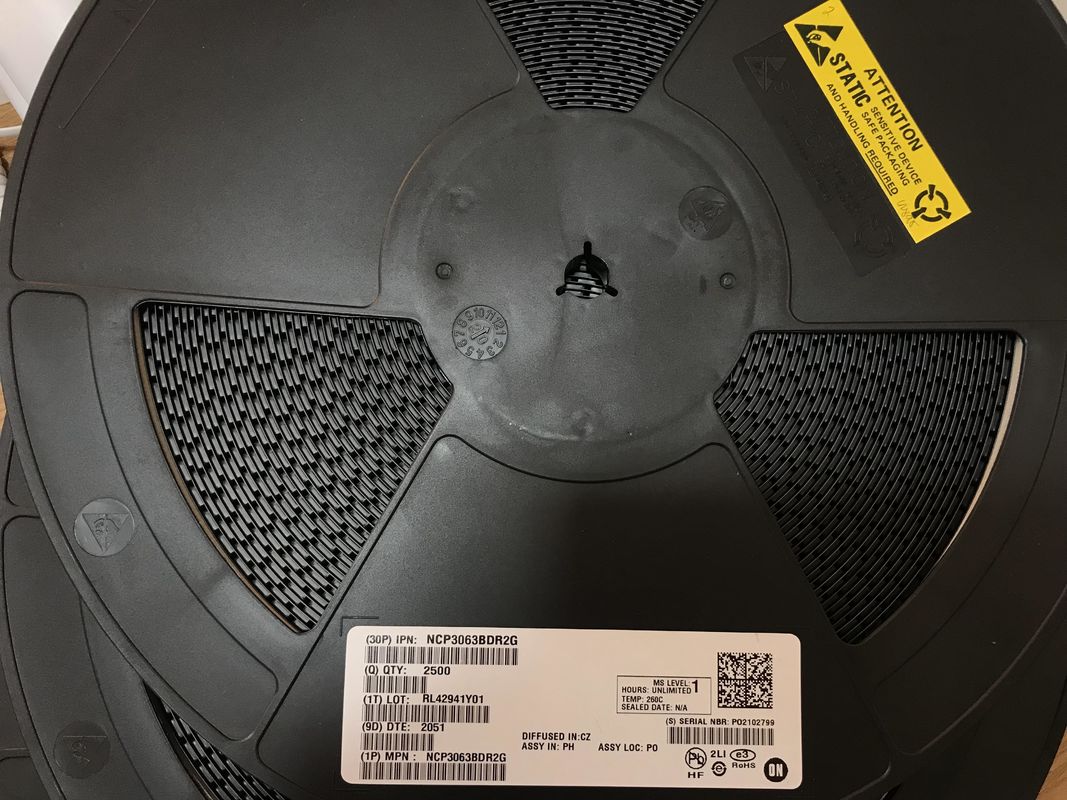

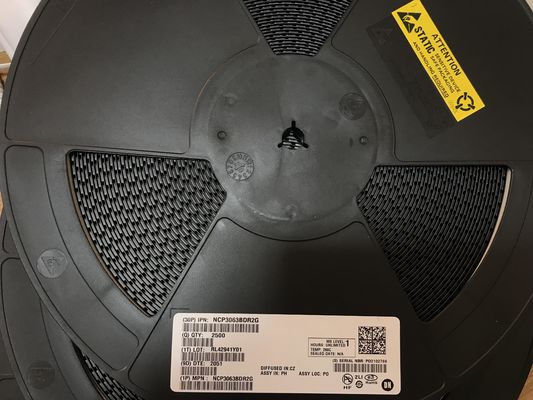

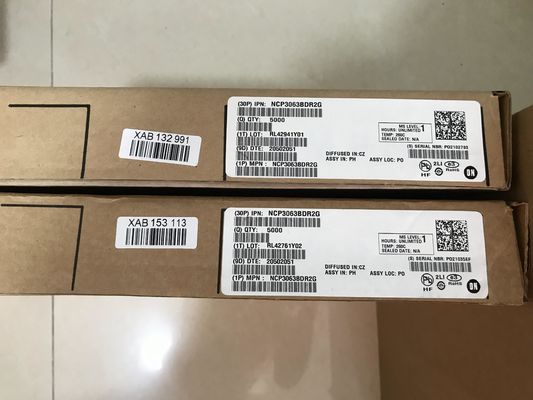

포장
|
테이프 및 앰프; 릴(TRandnbsp;
컷테이프(CTandnbsp;
디지릴andnbsp;
|
|
|
부품현황
|
활동적인
|
|
|
기능
|
강압
|
|
|
출력 구성
|
긍정적인
|
|
|
토폴로지
|
책임
|
|
|
출력 유형
|
조절할 수 있는
|
|
|
출력 수
|
1
|
|
|
전압 - 입력(최소)
|
2.3V
|
|
|
전압 - 입력(최대)
|
6V
|
|
|
전압 - 출력(최소/고정)
|
0.6V
|
|
|
전압 - 출력(최대)
|
6V
|
|
|
전류 - 출력
|
1A
|
|
|
주파수 - 스위칭
|
2.25MHz
|
|
|
동기 정류기
|
예
|
|
|
작동 온도
|
-40도,C ~ 105도,C(TA)
|
|
|
등급
|
자동차
|
|
|
자격
|
AEC-Q100
|
|
|
장착 유형
|
표면 실장
|
|
|
패키지/케이스
|
6-WDFN 노출 패드
|
|
|
공급자 장치 패키지
|
6-WSON(2x2)
|
|
|
기본 제품 번호
|
TPS62290
|
andnbsp;
우리의 장점:
andnbsp;
모든 종류의 구성 요소에 대한 요구 사항을 충족하십시오.^_^
제품 목록
일련의 전자 부품, 전체 범위의 반도체, 활성 및 앰프를 공급합니다. 패시브 구성 요소. 우리는 PCB의 모든 부품을 얻을 수 있도록 도와드릴 수 있습니다. 한마디로 여기에서 원스톱 솔루션을 얻을 수 있습니다.
다음을 포함한 제안:
집적 회로, 메모리 IC, 다이오드, 트랜지스터, 커패시터, 저항기, 배리스터, 퓨즈, 트리머 및 앰프; 전위차계, 변압기, 배터리, 케이블, 릴레이, 스위치, 커넥터, 터미널 블록, 크리스탈 및 앰프; 발진기, 인덕터, 센서, 변압기, IGBT 구동기, LED,LCD, 변환기, PCB(인쇄 회로 기판),PCBA(PCB 조립)
강력한 브랜드:
마이크로칩, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK 등
