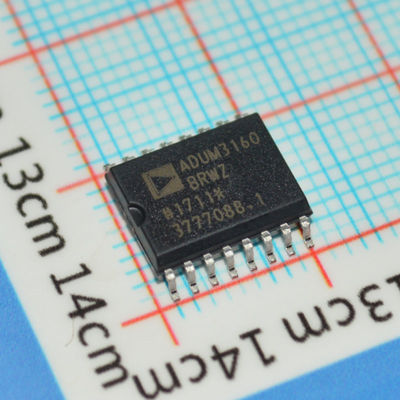

ADUM3160BRWZ 2.5kV USB 격리기 완전/저속 16Mbps 3V-5.5V SOIC-16 -40°C ~ +105°C

ADUM3160BRWZ

특징

USB 2.0 호환

저속 및 고속 데이터 속도: 1.5Mbps 및 12Mbps

양방향 통신

4.5V ~ 5.5V VBUS 작동

1.5Mbps에서 최대 7mA 업스트림 공급 전류

12Mbps에서 최대 8mA 업스트림 공급 전류

최대 2.3mA 업스트림 유휴 전류

업스트림 단락 보호

ANSI/ESD STM5.1-2007에 따른 Class 3A 접촉 ESD 성능

고온 작동: 105°C

높은 공통 모드 과도 내성: >25kV/μs

16핀 SOIC 와이드 바디 패키지

RoHS 준수

자동차 응용 분야에 적합

일반 설명

ADuM31601은 Analog Devices, Inc.의 iCoupler® 기술을 기반으로 하는 USB 포트 절연기입니다. 고속 CMOS 및 모놀리식 공심 변압기 기술을 결합하여 이 절연 구성 요소는 뛰어난 성능 특성을 제공하며 저속 및 고속 USB 호환 주변 장치와 쉽게 통합됩니다.

많은 마이크로컨트롤러는 USB를 구현하여 D+ 및 D− 라인만 외부 핀에 제공합니다. 이는 외부 구성 요소를 최소화하고 설계를 단순화하므로 많은 경우에 바람직합니다. 그러나 절연이 필요한 경우 특별한 문제가 발생합니다. USB 라인은 D+/D−를 능동적으로 구동하고 외부 저항기가 버스 상태를 설정하도록 허용하는 사이를 전환해야 하므로 ADuM3160은 데이터 흐름 방향을 감지하고 출력 버퍼 상태를 제어하는 메커니즘을 제공합니다. 데이터 방향은 패킷별로 결정됩니다.

정보

도면
