| 유형: | IGBT 모듈 | 패키지: | 신규 및 기존F00R12KT4: 1200V 200A IGBT 모듈, 낮은 VCE(sat), 높은 단락 견고성 산업용 모터 드라이브 및 고전력 UPS를 위한 낮은 스위칭 손실 높은 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 무연 상태: | Rohs 준수 |
| 배송 방법: | DHL\UPS\Fedex\EMS\HK 우편, DHL,UPS, 페덱스 및 EMS |

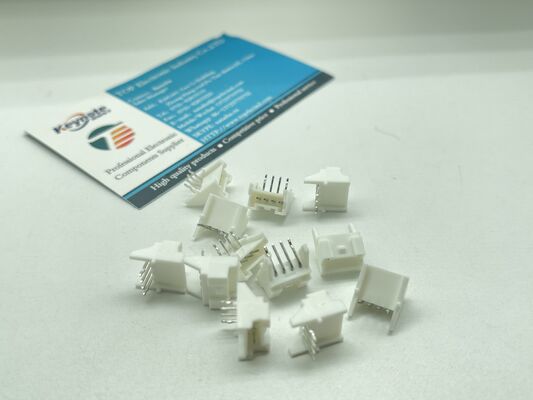

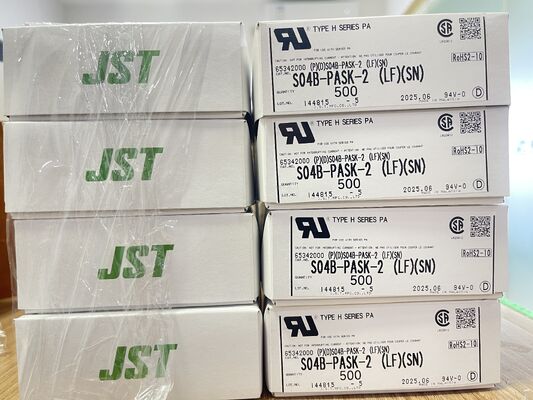

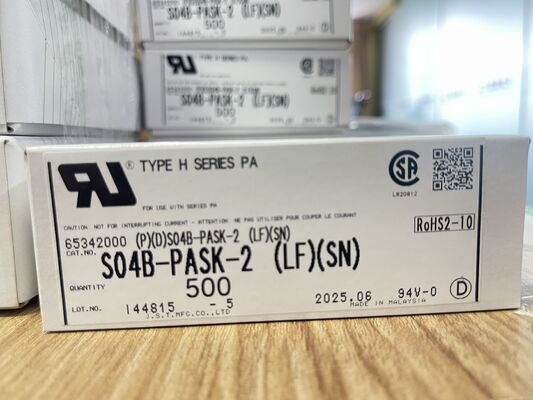

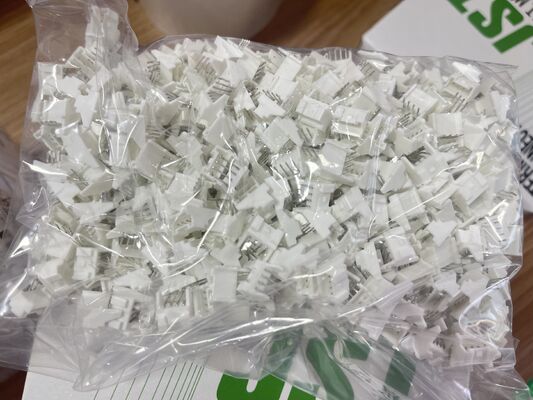

S04B-PASK-2 4핀 2.0mm 피치 상단 진입 헤더 마찰 잠금 UL94V-0 나일론 3A 250V -25°C ~ +85°C THT 마운트 가전용 JST PA 시리즈
특징
구성: 스루홀(THT) 마운팅을 갖춘 4핀, 단일 행, 상단 진입(수직) 헤더로 PCB에 안전하게 고정됩니다.
피치: 2.0mm 피치 간격으로 소형화와 저전압 애플리케이션에 충분한 연면 거리 사이의 균형을 제공합니다.
전류 정격: 핀당 최대 3A 정격으로 중간 정도의 전력 및 신호 전송에 적합합니다.
전압 정격: AC/DC 250V 정격으로 일반적인 저전압 회로에 적합합니다.
온도 범위: 작동 온도는 -25°C ~ +85°C (연결 중 온도 상승 포함)로 실내 및 상업 환경에 적합합니다.
결합: JST PA 시리즈 크림프 접점(예: SPH-002T-P0.5S 또는 SPH-002T-P0.5L) 및 리셉터클 하우징(예: PAP-04V-S)과 쌍을 이루도록 설계되어 안전한 잠금 및 안정적인 전기 접촉을 보장합니다.
잠금 메커니즘: 마찰 잠금(측면 래치) 기능으로 안전한 결합 유지를 제공하여 진동이나 충격으로 인한 우발적인 분리를 방지합니다.
재질: 하우징은 UL94V-0 등급 나일론(PA66)으로 제작되어 난연성과 우수한 기계적 강도를 제공합니다.
응용 분야
가전 제품: DVD 플레이어, 셋톱 박스, 프린터, 스캐너, 게임 콘솔의 내부 전원 및 신호 연결.
가정용 기기: 에어컨, 세탁기, 냉장고, 전자레인지, 밥솥의 제어 보드 연결.
산업 장비: 프로그래머블 로직 컨트롤러(PLC), 전원 공급 장치, 측정 기기의 I/O 및 센서 연결.
조명 시스템: LED 드라이버, 간판, 장식 조명 기구의 내부 배선.
자동차(비중요): 자동차 오디오, 내비게이션 시스템, 실내 조명의 저전류 회로 (참고: 추가 등급 없이는 고온 엔진룸에 적합하지 않음).
배터리 팩: 소비자 기기의 소형 배터리 관리 시스템(BMS)의 신호 및 밸런스 배선.
설명

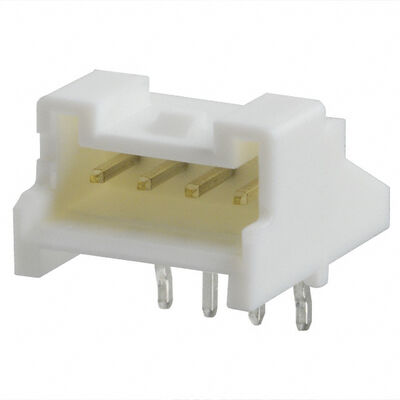

S04B-PASK-2 는 JST PA 시리즈의 4포지션, 상단 진입(수직) 크림프 스타일 커넥터 하우징으로, 소형 전자 장치의 안정적인 와이어-투-보드 연결을 위해 설계되었습니다. 이 제품은 가전 및 산업 분야에서 널리 사용되는 고온, 로우 프로파일 커넥터 시스템의 일부입니다.
정보
|
카테고리
|
커넥터, 상호 연결
직사각형 커넥터
니들 홀더, 수 니들
|
|
|
제조업체
|
JST Sales America Inc.
|
|
|
시리즈
|
PA
|
|
|
포장
|
벌크
|
|
|
부품 상태
|
판매 중
|
|
|
커넥터 유형
|
조인트
|
|
|
접점 유형
|
미터법 핀
|
|
|
간격 - 결합
|
0.079"(2.00mm)
|
|
|
니들 수
|
4
|
|
|
행 수
|
1
|
|
|
행 간격 - 결합
|
-
|
|
|
로드된 스티치 수
|
전체
|
|
|
스타일
|
보드 대 케이블/와이어
|
|
|
차폐
|
벽 4개 포함
|
|
|
마운팅 유형
|
스루 홀, 직각
|
|
|
종단
|
버튼 핀, 납땜됨
|
|
|
고정 유형
|
잠금 핀 슬라이드
|
|
|
접점 길이 - 결합
|
0.126"(3.20mm)
|
|
|
접점 길이 - 열
|
0.134"(3.40mm)
|
|
|
전체 접점 길이
|
-
|
|
|
절연 높이
|
0.256"(6.50mm)
|
|
|
접점 모양
|
사각형
|
|
|
접점 표면 처리 - 결합
|
주석
|
|
|
접점 표면 마감 두께 - 결합
|
-
|
|
|
접점 표면 처리 - 열
|
주석
|
|
|
접점 재질
|
구리 합금
|
|
|
절연
|
폴리부틸렌 테레프탈레이트(PBT), 유리 섬유 강화
|
|
|
특성
|
플레이트 가이드
|
|
|
작동 온도
|
-25°C ~ 85°C
|
|
|
침입 보호
|
-
|
|
|
재질 난연 등급
|
UL94 V-0
|
|
|
절연 색상
|
자연색
|
|
|
정격 전류(암페어)
|
3A
|
|
|
정격 전압
|
250V
|
도면
