제품 상세 정보:
결제 및 배송 조건:
|
| 유형: | IGBT 모듈 | 패키지: | 신규 및 기존F00R12KT4: 1200V 200A IGBT 모듈, 낮은 VCE(sat), 높은 단락 견고성 산업용 모터 드라이브 및 고전력 UPS를 위한 낮은 스위칭 손실 높은 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 무연 상태: | Rohs 준수 |
| 배송 방법: | DHL\UPS\Fedex\EMS\HK 우편, DHL,UPS, 페덱스 및 EMS |

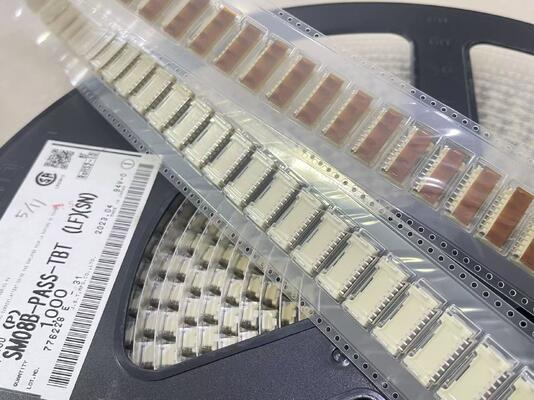

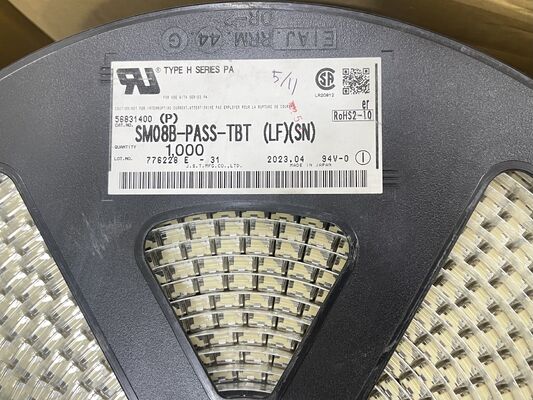

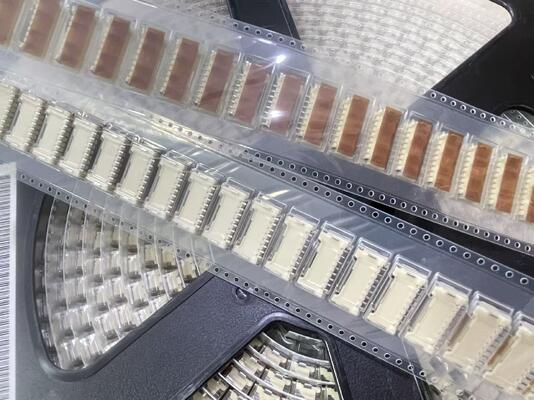

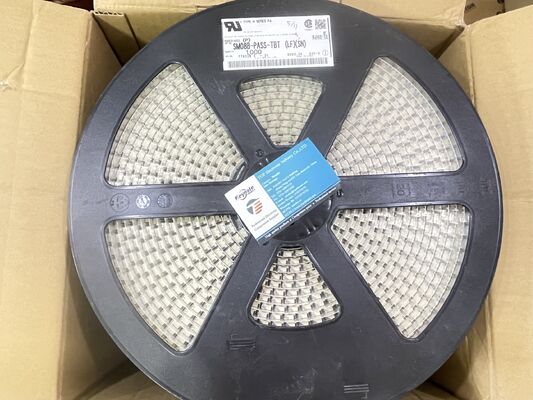

SM08B-PASS-TBT 컴팩트하고 견고하며 안전한 납땜 불필요, 다용도 및 안정적인 – 좁은 공간에 적합하며 안정적인 PCB 연결을 요구하는 곳에 이상적
특징
8개의 접점 2.0mm 피치 – 공간 절약형 디자인
측면 잠금 래치 – 딸깍 소리, 높은 진동 저항
SMT + 관통형 앵커 탭 – PCB에 추가 납땜 보강
상단 진입 (수직) 방향 – 좁은 인클로저에 이상적
사전 압착된 와이어 수용 – PCB에 납땜 불필요
정격 전류: 핀당 최대 3A
작동 온도: -25°C ~ +85°C
응용 분야
LED 조명 모듈 (실내/실외 스트립 또는 패널)
산업 제어 패널 – 진동이 있는 곳
가전 제품 (스마트 홈 센서, 디스플레이)
자동차 실내 장치 (엔진룸 제외)
프로토타이핑 및 현장 서비스 – 납땜 제거 없이 쉬운 와이어 교체
설명

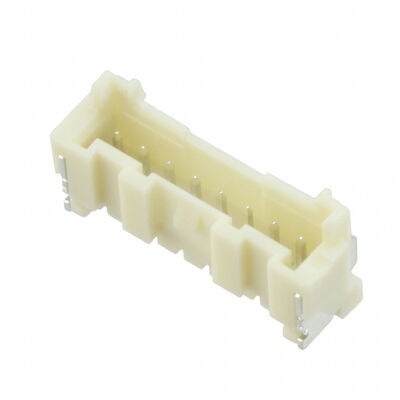

SM08B-PASS-TBT는 안전하고 컴팩트하며 현장에서 설치 가능한 연결을 위해 설계된 8포지션, 상단 진입 SMT 와이어-보드 커넥터입니다. 높은 유지력을 위한 측면 잠금 래치 메커니즘을 특징으로 하며, 관통형 솔더 탭(SMT + 추가 관통형 앵커)은 견고한 PCB 장착을 보장합니다. 이 커넥터는 사전 압착된 접점을 가진 26–28 AWG 와이어를 지원하여 납땜 없는 조립과 쉬운 유지보수를 가능하게 합니다.정보
카테고리
|
커넥터, 상호 연결
|
직사각형 커넥터
니들 홀더, 수 니들
제조업체
|
|
|
JST Sales America Inc.
|
시리즈
|
|
|
PA
|
포장
|
|
|
테이프 및 릴 (TR)
|
전단 벨트 (CT)
Digi-Reel® 맞춤 테이프 및 테이프 수상
부품 상태
|
|
|
판매 중
|
커넥터 유형
|
|
|
조인트
|
접점 유형
|
|
|
미터법 핀
|
간격 - 결합
|
|
|
0.079"(2.00mm)
|
니들 수
|
|
|
8
|
행 수
|
|
|
1
|
행 간격 - 결합
|
|
|
-
|
재료 가연성 등급
|
|
|
모두
|
스타일
|
|
|
보드 대 케이블/와이어
|
차폐
|
|
|
차폐 포함 - 4면
|
장착 유형
|
|
|
표면 실장, 직각
|
종단
|
|
|
용접
|
고정 유형
|
|
|
잠금 핀 슬라이드
|
접점 길이 - 결합
|
|
|
-
|
재료 가연성 등급
|
|
|
-
|
재료 가연성 등급
|
|
|
-
|
재료 가연성 등급
|
|
|
0.224"(5.69mm)
|
접점 모양
|
|
|
사각형
|
접점 표면 처리 - 결합
|
|
|
주석
|
접점 재질
|
|
|
-
|
재료 가연성 등급
|
|
|
주석
|
접점 재질
|
|
|
구리 합금
|
절연체
|
|
|
폴리아미드 (PA), 나일론
|
특성
|
|
|
픽앤플레이스, 용접 보강
|
작동 온도
|
|
|
-25°C ~ 85°C
|
침입 보호
|
|
|
-
|
재료 가연성 등급
|
|
|
UL94 V-0
|
절연체 색상
|
|
|
천연
|
정격 전류 (암페어)
|
|
|
3A
|
정격 전압
|
|
|
250V
|
도면
|
