정상은 중국에 있는 직업적인 전자 부품 분배자입니다.
우리는 PCB Bom를 위한 커뮤니케이션 단위, 안테나, PCB, PCBA 및 모든 성분에서 원스톱 해결책 서비스를, 제안합니다.
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | BQ24780SRUYR 배터리 충전기,I2C 제어 배터리 충전기,5-24V 입력 배터리 충전기 |
||

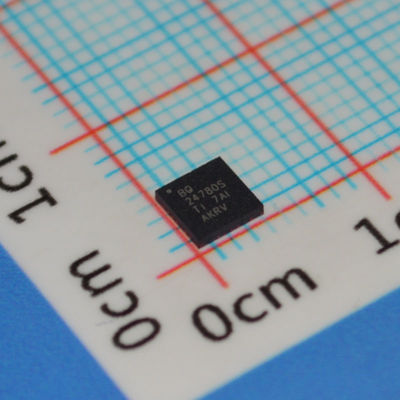

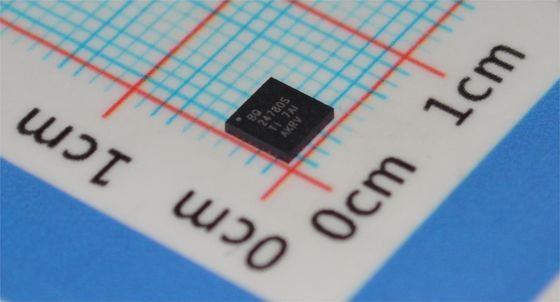

BQ24780SRUYR
특징
• 산업용 혁신 충전 컨트롤러 및 하이브리드 전력 부스트 모드– 어댑터와 배터리가 Intel® CPU 터보 모드를 위해 시스템에 전원을 함께 공급– 부스트 모드 진입을 위한 150 µs의 초고속 과도 응답– 4.5V~24V 시스템의 하이브리드 전력 부스트 모드– 4.5V~24V 어댑터에서 1~4셀 배터리 팩 충전
• CPU 스로틀링을 위한 고정밀 전력 및 전류 모니터링– 포괄적인 PROCHOT 프로필– ±2% 전류 모니터 정확도– ±5% 시스템 전력 모니터 정확도(PMON)
• 어댑터 또는 배터리에서 자동 NMOS 전원 선택– 100 µs 내 ACFET 빠른 켜짐
• 프로그래밍 가능한 입력 전류, 충전 전압, 충전 및 방전 전류 제한– ±0.4% 충전 전압(16-mV 단계)– ±2% 입력 전류(128-mA/단계)– ±2% 충전 전류(64-mA/단계)– ±2% 방전 전류(512-mA/단계)
• 높은 통합– 배터리 LEARN 기능– 배터리 존재 모니터– 부스트 모드 표시기– 루프 보상– BTST 다이오드
• 과전압 보호, 과전류 보호, 배터리, 인덕터 및 MOSFET 단락 보호를 위한 향상된 안전 기능
• 스위칭 주파수: 600kHz, 800kHz 및 1MHz
• 충전 및 방전 전류를 제한하기 위한 ILIM 핀의 실시간 시스템 제어
• 에너지 스타를 위한 0.65mA 어댑터 대기 정지 전류
응용 분야
• 노트북, 울트라북, 분리형 및 태블릿 PC
• 휴대용 단말기
• 산업 및 의료 장비
• 휴대용 장비
설명
bq24780S 장치는 공간 제약적인 다중 화학 배터리 충전 응용 분야를 위해 낮은 부품 수를 제공하는 고효율 동기식 배터리 충전기입니다.
bq24780S 장치는 하이브리드 전력 부스트 모드(이전의 "터보 부스트 모드"라고 함)를 지원합니다. 시스템 전력 요구량이 어댑터 최대 전력 수준보다 일시적으로 높을 때 배터리 방전 에너지를 시스템에 허용합니다. 따라서 어댑터가 충돌하지 않습니다.
bq24780S 장치는 두 개의 충전 펌프를 사용하여 자동 시스템 전원 선택을 위해 N 채널 MOSFET(ACFET, RBFET 및 BATFET)을 개별적으로 구동합니다.
SMBus를 통해 시스템 전력 관리 마이크로컨트롤러는 높은 조정 정확도로 입력 전류, 충전 전류, 방전 전류 및 충전 전압 DAC를 프로그래밍합니다.
bq24780S 장치는 호스트가 필요한 경우 CPU 속도를 늦추거나 시스템 전력을 줄이기 위해 어댑터 전류(IADP), 배터리 방전 전류(IDCHG) 및 시스템 전력(PMON)을 모니터링합니다.
bq24780S 장치는 1, 2, 3 또는 4 시리즈 Li+ 셀을 충전합니다.
정보
|
카테고리
|
|
|
|
제조업체
|
Texas Instruments
|
|
|
시리즈
|
-
|
|
|
포장
|
테이프 & 릴(TR )
컷 테이프(CT )
Digi-Reel
|
|
|
부품 상태
|
활성
|
|
|
배터리 화학
|
다중 화학
|
|
|
셀 수
|
1 ~ 4
|
|
|
전류 - 충전
|
-
|
|
|
프로그래밍 가능한 기능
|
-
|
|
|
고장 보호
|
과전류, 과전압, 단락
|
|
|
충전 전류 - 최대
|
-
|
|
|
배터리 팩 전압
|
-
|
|
|
전압 - 공급(최대)
|
24V
|
|
|
인터페이스
|
SMBus
|
|
|
작동 온도
|
-40°C ~ 85°C (TA)
|
|
|
장착 유형
|
표면 장착
|
|
|

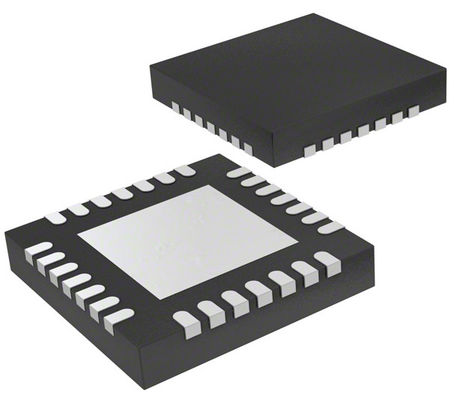

패키지 / 케이스
|
28-WFQFN 노출 패드
|
|
|
공급업체 장치 패키지
|
28-WQFN (4x4)
|
|
|
기본 제품 번호
|
도면
당사의 장점:
모든 종류의 구성 요소에 대한 요구 사항을 충족하십시오.^_^
제품 목록
일련의 전자 부품, 반도체, 능동 및 수동 부품의 전체 범위를 공급합니다. PCB의 BOM을 모두 얻을 수 있도록 도와드릴 수 있습니다. 한마디로 여기에서 원스톱 솔루션을 얻을 수 있습니다.
제안에는 다음이 포함됩니다:
집적 회로, 메모리 IC, 다이오드, 트랜지스터, 커패시터, 저항기, 바리스터, 퓨즈, 트리머 및 전위차계, 변압기, 배터리, 케이블, 릴레이, 스위치, 커넥터, 터미널 블록, 크리스탈 및 발진기, 인덕터, 센서, 변압기, IGBT 드라이버, LED, LCD, 컨버터, PCB(인쇄 회로 기판), PCBA(PCB 어셈블리)
강력한 브랜드:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK 등
