제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | IR2110PBF 통합 회로,IR2110PBF |
||

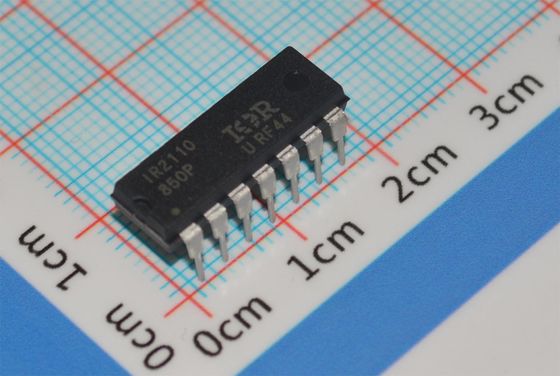

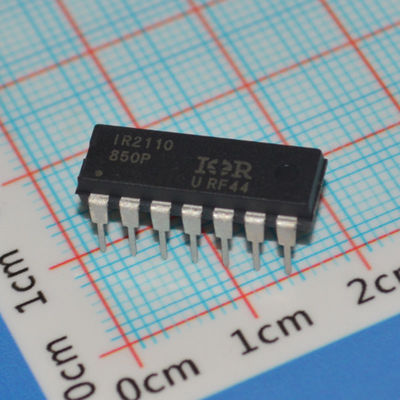

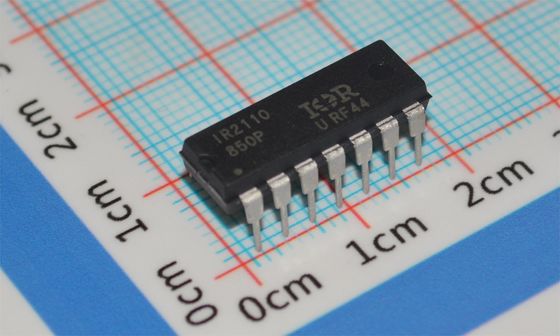

IR2110PBF
특징
• 부트스트랩 작동을 위해 설계된 플로팅 채널 +500V 또는 +600V까지 완벽하게 작동하며, 음의 과도 전압에 내성이 있으며 dV/dt에 면역
• 게이트 드라이브 공급 범위 10~20V
• 두 채널 모두에 대한 저전압 록아웃
• 3.3V 로직 호환, 3.3V ~ 20V의 별도 로직 공급 범위, 로직 및 전원 접지 ±5V 오프셋
• 풀다운이 있는 CMOS Schmitt 트리거 입력
• 사이클별 에지 트리거 셧다운 로직
• 두 채널 모두에 대해 일치하는 전파 지연
• 입력과 위상이 일치하는 출력
설명
IR2110/IR2113은 독립적인 하이 및 로우 사이드 참조 출력 채널을 갖춘 고전압, 고속 전력 MOSFET 및 IGBT 드라이버입니다. 독점적인 HVIC 및 래치 내성 CMOS 기술은 견고한 모놀리식 구조를 가능하게 합니다. 로직 입력은 3.3V 로직까지 표준 CMOS 또는 LSTTL 출력과 호환됩니다. 출력 드라이버는 최소 드라이버 교차 전도를 위해 설계된 고 펄스 전류 버퍼 단계를 특징으로 합니다. 전파 지연은 고주파 응용 분야에서 사용을 단순화하기 위해 일치합니다. 플로팅 채널은 최대 500 또는 600볼트에서 작동하는 하이 사이드 구성에서 N 채널 전력 MOSFET 또는 IGBT를 구동하는 데 사용할 수 있습니다.
정보
|
제조업체
|
Infineon Technologies
|
|
|
시리즈
|
-
|
|
|
포장
|
튜브
|
|
|
부품 상태
|
새로운 설계용이 아님
|
|
|
DigiKey 프로그래밍 가능
|
확인되지 않음
|
|
|
구동 구성
|
하프 브리지
|
|
|
채널 유형
|
독립
|
|
|
드라이버 수
|
2
|
|
|
게이트 유형
|
IGBT, MOSFET (N 채널)
|
|
|
전압 - 공급
|
3.3V ~ 20V
|
|
|
로직 전압 - VIL, VIH
|
6V, 9.5V
|
|
|
전류 - 피크 출력 (소스, 싱크)
|
2A, 2A
|
|
|
입력 유형
|
비반전
|
|
|
하이 사이드 전압 - 최대 (부트스트랩)
|
500 V
|
|
|
상승/하강 시간 (Typ)
|
25ns, 17ns
|
|
|
작동 온도
|
-40°C ~ 150°C (TJ)
|
|
|
장착 유형
|
스루 홀
|
|
|

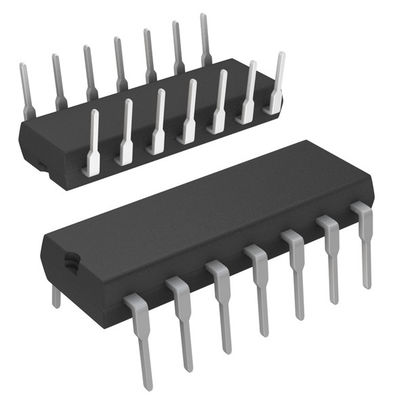

패키지/케이스
|
14-DIP (0.300", 7.62mm)
|
|
|
공급업체 장치 패키지
|
14-DIP
|
|
|
기본 제품 번호
|
도면
