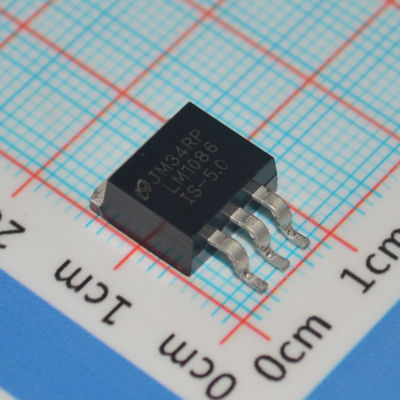

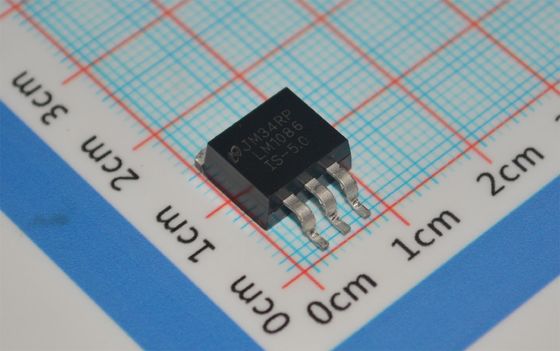

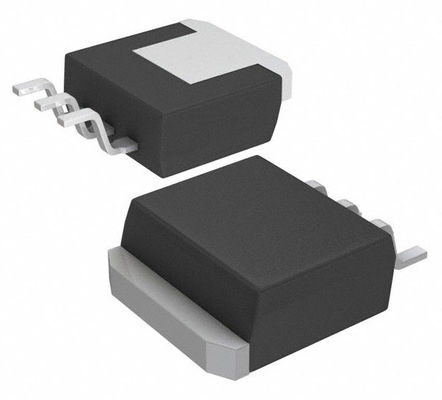

LM1086IS-5.0 5V 1.5A LDO 조절기 ±1% 정확성, 1V 탈락 TO-263 열 보호 -40°C ~ +125°C

LM1086IS-5.0

andnbsp;

특징

andbull; 고정 1.8V, 2.5V, 3.3V, 5V에서 사용 가능

andbull; 조정 가능한 버전 사용 가능

andbull; 전류 제한 및 열 보호

andbull; 2% 출력 정확도

andbull; 출력 전류 1.5A

andbull; 라인 조정률 0.015% (일반)

andbull; 부하 조정률 0.1% (일반)

andbull; 최대 입력 전압 최대 29V

andbull; 최소 조정 가능한 출력 전압 최대 1.25V

andbull; ESR이 있는 세라믹 출력 커패시터로 안정적

andbull; 온도 범위: -40°C ~ 125°C

andnbsp;

응용 분야

andbull; 고효율 선형 레귤레이터

andbull; 배터리 충전기

andbull; 스위칭 전원 공급 장치용 후속 조정

andbull; 정전류 레귤레이터

andbull; 마이크로프로세서 전원 공급 장치

andbull; 오디오 증폭기 전원 공급 장치

andbull; 화재 경보 제어

andnbsp;

설명

LM1086은 1.5A 부하 전류에서 최대 드롭아웃이 1.5V인 레귤레이터입니다. 이 장치는 TI의 산업 표준 LM317과 동일한 핀 배열을 가지고 있습니다.

LM1086의 조정 가능한 출력 전압 버전의 출력 전압을 설정하려면 두 개의 저항이 필요합니다. 고정 출력 전압 버전은 조정 저항을 통합합니다. 일반적으로 장치가 입력 필터 커패시터에서 6인치 이상 떨어져 있지 않으면 입력 커패시터가 필요하지 않습니다. 출력 커패시터는 세라믹 및 적절한 ESR로 교체할 수 있습니다.

LM1086 회로에는 제너 트림 밴드갭 레퍼런스, 전류 제한 및 열 차단 기능이 포함되어 있습니다. LM1086 레귤레이터는 플로팅 방식이며 입력-출력 차동 전압만 감지하므로 최대 입력-출력 차동 전압을 초과하지 않는 한 수백 볼트의 전압을 조절할 수 있습니다. 최대 입력-출력 차동 전압을 초과하면 출력이 단락됩니다. 조정 핀과 출력 사이에 고정 저항을 연결하면 LM1086을 정밀 전류 레귤레이터로 사용할 수도 있습니다.

andnbsp;

정보

andnbsp;

도면
