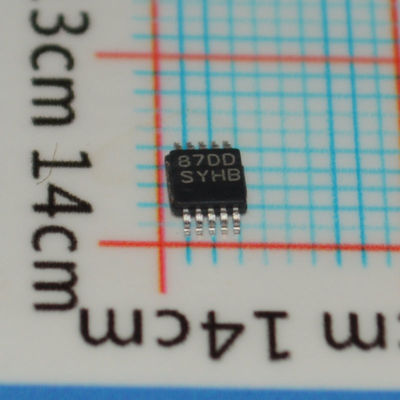

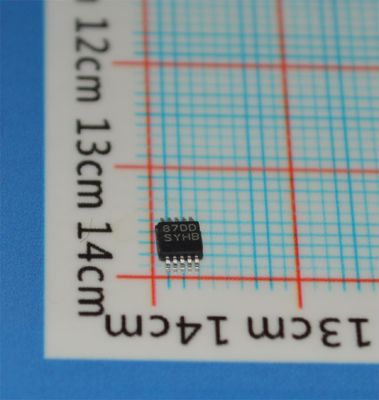

LM3409HVMY 75V 1.5A LED 드라이버 6-75V 입력 아날로그/PWM 디밍 1MHz MSOP-10 -40°C ~ +125°C

LM3409HVMY

특징

• LM3409-Q1 및 LM3409HV-Q1은 자동차 등급 제품입니다: AEC-Q100 Grade 1 인증

• 2-Ω, 1-A 피크 MOSFET 게이트 드라이브

• VIN 범위: 6V ~ 42V (LM3409, LM3409-Q1)

• VIN 범위: 6V ~ 75V (LM3409HV, LM3409HV Q1)

• 차동, 하이 사이드 전류 감지

• 사이클별 전류 제한

• 제어 루프 보상 불필요

• 10,000:1 PWM 디밍 범위

• 250:1 아날로그 디밍 범위

• 모든 세라믹 출력 커패시터 및 커패시터 없는 출력 지원

• 저전력 셧다운 및 열 셧다운

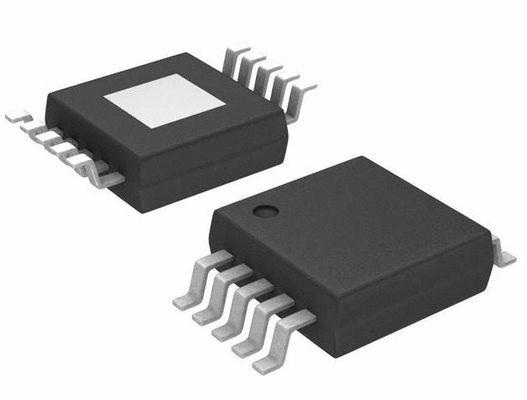

• 열 강화 10핀, HVSSOP 패키지

응용 분야

• LED 드라이버

• 정전류 소스

• 자동차 조명

• 일반 조명

설명

LM3409, LM3409-Q1, LM3409HV 및 LM3409HV-Q1은 강압(벅) 전류 레귤레이터용 P 채널 MOSFET(PFET) 컨트롤러입니다. 넓은 입력 전압 범위, 낮은 조정 가능한 임계 전압을 갖춘 하이 사이드 차동 전류 감지, 빠른 출력 활성화/비활성화 기능 및 열 강화 10핀 HVSSOP 패키지를 제공합니다. 이러한 기능이 결합되어 LM3409 제품군은 순방향 전류가 최대 5A까지 쉽게 달성 가능한 LED 구동을 위한 정전류 소스로 사용하기에 이상적입니다.

LM3409 장치는 외부 제어 루프 보상 없이 정확한 정전류를 조절하기 위해 고정 오프 시간(COFT) 제어를 사용합니다. 아날로그 및 PWM 디밍은 구현하기 쉽고 매우 선형적인 디밍 범위와 뛰어난 달성 가능한 명암비를 제공합니다. 프로그래밍 가능한 UVLO, 저전력 셧다운 및 열 셧다운이 기능 세트를 완성합니다.

정보

도면
