LM3410YSD 1.6MHz 부스트 LED 드라이버 2.7-5.5V 입력 1A 스위치 전류 90% 효율성 SOT-23-5 -40°C ~ +85°C PWM 디밍

LM3410YSD

특징

• 자동차용 용품

• AEC-Q100 테스트 가이드 다음:40°C ~ 125°C 주변 작동 온도 범위 장치 HBM ESD 분류 레벨 2 장치 CDM ESD 분류 레벨 C6

• 공간 절약 SOT-23 및 WSON 패키지

• 입력 전압 2.7V에서 5.5V

• 출력 전압 3V에서 24V

• 2.8-A (일반적) 스위치 전류 제한

• 높은 스위칭 주파수 525KHz (LM3410Y) 1.6MHz (LM3410X)

• 170mΩ NMOSSwitch

• 190mV 내부 전압 참조

• 내부 부드러운 시작

• 전류 모드, PWM 동작

• 열 차단

신청서

• LED 백라이트 전류원

• 리온 백라이트 OLED 및 HB LED 드라이버

• 휴대용 장치

• LED 플래시 드라이버

• 자동차용 애플리케이션

설명

LM3410 및 LM3410-Q1 일정한 전류 LED 드라이버는 6 핀 WSON, 8 핀 MSOP PowerPad TM 및 5 핀 SOT-23 패키지에서 사용할 수있는 단일, 고 주파수, PWM DC-DC 변환기입니다.최소한의 외부 부품으로 LM3410과 LM3410-Q1는 사용하기 쉽습니다.. 내부 170mΩ NMOS 스위치로 2.8A (일반적인) 피크 전류를 구동할 수 있다. 스위치 주파수는 내부적으로 525 kHz 또는 1.6 MHz로 설정된다.매우 작은 표면 장착 인듀서 및 칩 콘덴서 사용이 가능작동 주파수가 높음에도 불구하고 88%까지의 효율을 달성하는 것이 쉽습니다. 80 nA의 극저 대기 전류를 특징으로하는 외부 종료가 포함되어 있습니다.LM3410 및 LM3410 Q1는 다양한 운영 조건에서 높은 성능을 제공하기 위해 현재 모드 제어 및 내부 보상 기능을 사용합니다.추가 기능에는 PWM 디밍, 사이클별 전류 제한 및 열 종료가 포함됩니다.

정보

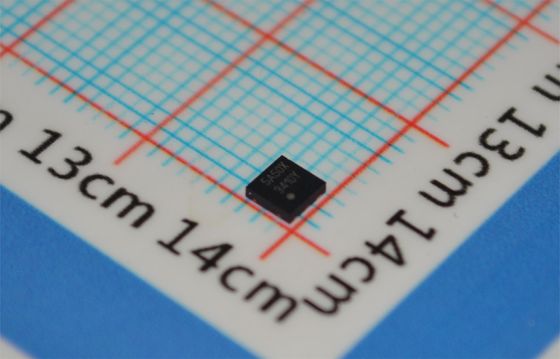

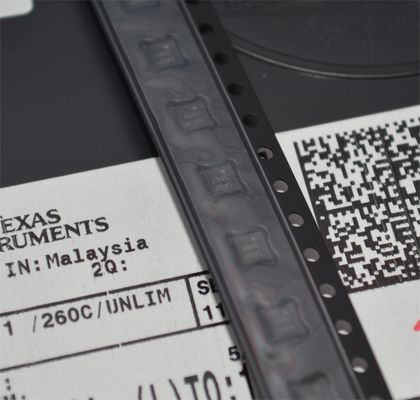

그림

우리의 장점:

• 고품질 제품 --- 우리의 제안은 100% 새롭고 원래, ROHS
• 경쟁력 있는 가격 --- 좋은 가격으로 구매 채널.
• 전문 서비스 --- 배송 전에 엄격한 품질 테스트, 구매 후 완벽한 판매 후 서비스.
• 충분한 재고 --- 우리의 강력한 구매 팀의 지원으로,
• 빠른 배송 --- 우리는 지불이 확인 된 후 1-3 일 이내에 상품을 배송합니다.

모든 종류의 부품에 대한 필요를 충족시키는 것을 확인하십시오.^_^
