제품 상세 정보:
결제 및 배송 조건:
|
| 패키징 유형: | 릴 트레이 튜브 테이프 백 | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
|---|---|---|---|
| 패키지 / 케이스: | WSON-8 | 장착형: | SMD/SMT |
| 날짜 코드를 제조하기: | 2024+ | 기능: | 내려오다 |
| 강조하다: | PWM 디밍 벅 LED 드라이버,1.5A 백 LED 드라이버,1MHz 벅 LED 드라이버 |
||

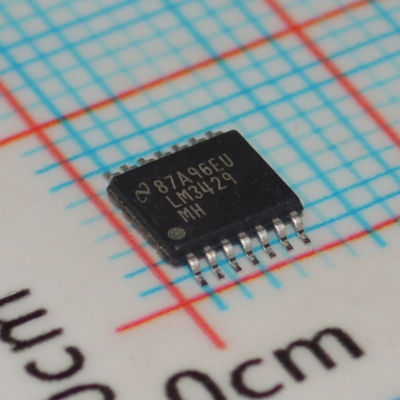

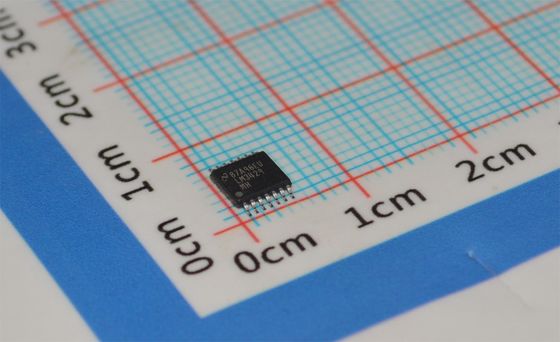

LM3429MHX
andnbsp;
특징
andbull; LM3429-Q1은 1 자동차 애플리케이션에 대해 AEC-Q100 Grade 1 인증을 받았습니다.
andbull; VIN 범위 4.5V ~ 75V
andbull; 조정 가능한 전류 감지 전압
andbull; 하이 사이드 전류 감지
andbull; 2-Ω, 1-A 피크 MosFET 게이트 드라이버
andbull; 입력 저전압 보호
andbull; 과전압 보호
andbull; PWM 디밍
andbull; 아날로그 디밍
andbull; 사이클별 전류 제한
andbull; 프로그래밍 가능한 스위칭 주파수
andbull; 로우 프로파일 14-리드 HTSSOP 패키지
andbull; 열 차단
andnbsp;
응용 분야
andbull; LED 드라이버 - 벅, 부스트, 벅-부스트, SEPIC
andbull; 실내 및 실외 SSL
andbull; 자동차
andbull; 일반 조명
andbull; 정전류 레귤레이터
andnbsp;
설명
LM3429는 LED 드라이버를 위한 다용도 고전압 N 채널 MosFET 컨트롤러입니다. 벅, 부스트, 벅-부스트 및 SEPIC 토폴로지에서 쉽게 구성할 수 있습니다. 이러한 유연성과 75V의 입력 전압 정격을 통해 LM3429는 매우 다양한 대규모 애플리케이션 제품군에서 LED를 조명하는 데 이상적입니다.
조정 가능한 하이 사이드 전류 감지 전압은 가능한 최고 효율로 LED 전류를 정밀하게 조절할 수 있습니다. LM3429는 피크 전류 모드 제어와 예측 오프 타이머를 결합한 예측 오프 시간(PRO) 제어를 사용합니다. 이 제어 방식은 루프 보상의 설계를 용이하게 하는 동시에 고유한 입력 전압 피드 포워드 보상을 제공합니다.
LM3429에는 4.5V ~ 75V의 넓은 입력 범위에서 작동하는 고전압 시동 레귤레이터가 포함되어 있습니다. 내부 PWM 컨트롤러는 최대 2MHz의 조정 가능한 스위칭 주파수를 위해 설계되어 소형 솔루션을 가능하게 합니다. 추가 기능으로는 아날로그 디밍, PWM 디밍, 과전압 보호, 저전압 록아웃, 사이클별 전류 제한 및 열 차단이 있습니다.
andnbsp;
정보
|
카테고리
|
|
|
|
제조업체
|
Texas Instruments
|
|
|
시리즈
|
-
|
|
|
포장
|
테이프 and 릴(TR)andnbsp;
컷 테이프(CT)andnbsp;
Digi-Reelandnbsp;
|
|
|
부품 상태
|
활성
|
|
|
유형
|
DC DC 컨트롤러
|
|
|
토폴로지
|
SEPIC, 강압(벅), 승압(부스트)
|
|
|
내부 스위치
|
아니요
|
|
|
출력 수
|
1
|
|
|
전압 - 공급(최소)
|
4.5V
|
|
|
전압 - 공급(최대)
|
75V
|
|
|
전압 - 출력
|
-
|
|
|
전류 - 출력 / 채널
|
-
|
|
|
주파수
|
2MHz
|
|
|
디밍
|
아날로그, PWM
|
|
|
응용 분야
|
-
|
|
|
작동 온도
|
-40anddeg;C ~ 125anddeg;C (TJ)
|
|
|
등급
|
자동차
|
|
|
장착 유형
|
표면 실장
|
|
|

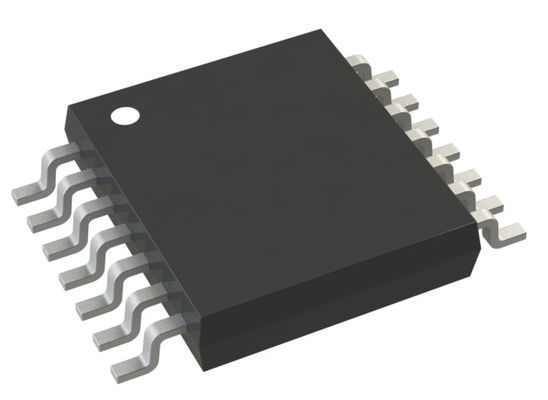

패키지 / 케이스
|
14-PowerTSSOP(0.173", 4.40mm 너비)
|
|
|
공급업체 장치 패키지
|
14-HTSSOP
|
|
|
기본 제품 번호
|
andnbsp;
