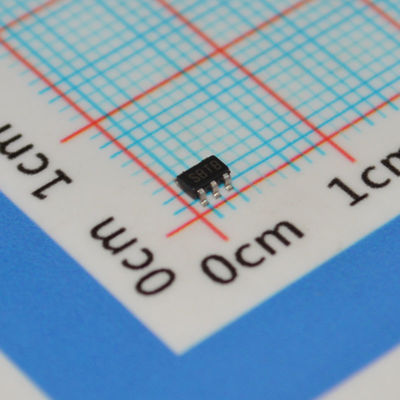

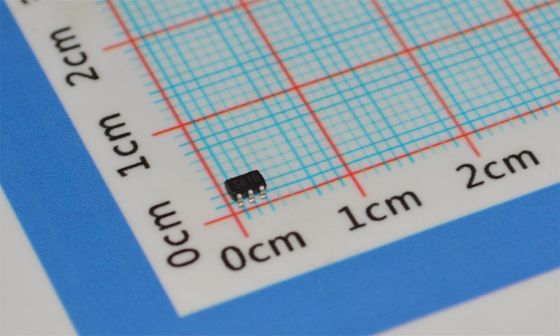

LM3671MF-ADJ 1MHz 조정 가능 벅 컨버터 2.7-5.5V 입력 600mA 출력 SOT-23-5 90% 효율 -40°C ~ +85°C

LM3671MF-ADJ

특징

• 16µA 일반 대기 전류

• 600mA 최대 부하 용량

• 2MHz PWM 고정 스위칭 주파수 (typ.)

• 자동 PFM/PWM 모드 전환

• 고효율을 위한 내부 동기 정류

• 내부 소프트 스타트

• 0.01µA 일반 셧다운 전류

• 단일 Li-Ion 셀 배터리에서 작동

• 세 개의 작은 표면 실장 외부 부품만 필요 (인덕터 1개, 세라믹 커패시터 2개)

• 과전류 및 열 셧다운 보호

• 고정 출력 전압 및 조정 가능한 버전으로 제공

• LM3671Q는 AEC-Q100 Grade 1 인증을 받은 자동차 등급 제품입니다.

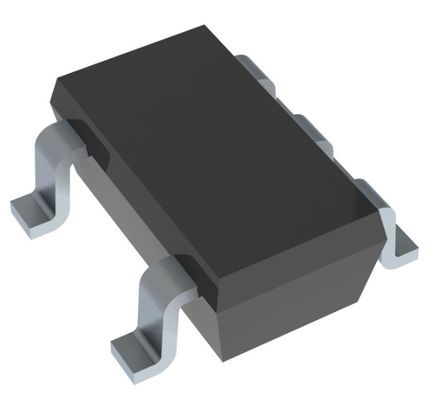

• SOT-23, 5-Bump DSBGA 및 6-Pin USON 패키지

응용 분야

• 휴대폰

• PDA

• MP3 플레이어

• W-LAN

• 휴대용 기기

• 디지털 카메라

• 휴대용 하드 디스크 드라이브

• 자동차

설명

LM3671 강압 DC-DC 컨버터는 단일 Li-Ion 셀 배터리 및 2.7V ~ 5.5V의 입력 전압 레일에서 저전압 회로에 전원을 공급하도록 최적화되었습니다. 전체 입력 전압 범위에서 최대 600mA의 부하 전류를 제공합니다. 1.1V에서 3.3V까지의 조정 가능한 출력 전압 버전과 함께 여러 가지 고정 전압 출력 옵션을 사용할 수 있습니다.

이 장치는 휴대폰 및 유사한 휴대용 시스템에 대해 우수한 기능과 성능을 제공합니다. PWM 저소음 및 PFM 저전류 모드 간의 자동 지능형 전환은 시스템 제어를 개선합니다. PWM 모드에서 장치는 2MHz (typ.)의 고정 주파수로 작동합니다. 히스테리시스 PFM 모드는 경부하 및 대기 작동 중에 대기 전류를 16µA (typ.)로 줄여 배터리 수명을 연장합니다. 내부 동기 정류는 PWM 모드 작동 중에 높은 효율을 제공합니다. 셧다운 모드에서 장치는 꺼지고 배터리 소비를 0.01µA (typ.)로 줄입니다.

정보

도면

당사의 장점:

• 고품질 제품 --- 당사의 제안은 100% 새롭고 원본이며 ROHS를 준수합니다.
• 경쟁력 있는 가격 --- 좋은 가격으로 좋은 구매 채널.
• 전문적인 서비스 --- 선적 전 엄격한 품질 테스트 및 구매 후 완벽한 애프터 서비스.
• 충분한 재고 --- 강력한 구매 팀의 지원으로,
• 빠른 배송 --- 결제 확인 후 1-3 영업일 이내에 상품을 배송합니다.

모든 종류의 부품에 대한 요구 사항을 충족하십시오.^_^


제품 목록
일련의 전자 부품, 반도체, 능동 및 수동 부품의 전체 범위를 공급합니다. PCB의 BOM을 얻을 수 있도록 도와드릴 수 있습니다. 한마디로 여기에서 원스톱 솔루션을 얻을 수 있습니다.


제안에는 다음이 포함됩니다.
집적 회로, 메모리 IC, 다이오드, 트랜지스터, 커패시터, 저항기, 바리스터, 퓨즈, 트리머 및 전위차계, 변압기, 배터리, 케이블, 릴레이, 스위치, 커넥터, 터미널 블록, 크리스탈 및 발진기, 인덕터, 센서, 변압기, IGBT 드라이버, LED, LCD, 컨버터, PCB (인쇄 회로 기판), PCBA (PCB 어셈블리)

강력한 브랜드:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK 등
