LT1970CFE ±500mA 전력 연산 증폭기 3V ~ ±15V 전원 공급 1MHz 대역폭 0.5µV/°C 오프셋 드리프트 20-TSSOP-EP -40°C ~ +85°C

LT1970CFE

andnbsp;

특징

andnbsp;andplusmn;500mA 최소 출력 전류

andnbsp;소스 및 싱크 전류 제한의 독립적인 조정

andnbsp;2% 전류 제한 정확도

andnbsp;단일 또는 분할 전원 공급 장치로 작동

andnbsp;셧다운/활성화 제어 입력

andnbsp;오픈 컬렉터 상태 플래그: 싱크 전류 제한 소스 전류 제한 열 셧다운

andnbsp;Fail Safe 전류 제한 및 열 셧다운

andnbsp;1.6V/andmicro;s 슬루율

andnbsp;3.6MHz 이득 대역폭 곱

andnbsp;빠른 전류 제한 응답: 2MHz 대역폭

andnbsp;지정된 온도 범위: andndash;40anddeg;C ~ 85anddeg;C

andnbsp;20-리드 TSSOP 패키지로 제공

andnbsp;

응용 분야

자동 테스트 장비

실험실 전원 공급 장치

모터 드라이버

열전 냉각기 드라이버

andnbsp;

설명

LTandreg;1970은 정밀하게 외부에서 제어되는 전류 제한 기능을 갖춘 andplusmn;500mA 전력 연산 증폭기입니다. 별도의 제어 전압은 2% 정확도로 소싱 및 싱킹 전류 제한 감지 임계값을 프로그래밍합니다. 외부 전력 트랜지스터를 추가하여 출력 전류를 높일 수 있습니다.

이 회로는 5V에서 36V 총 공급 전압까지 단일 또는 분할 전원 공급 장치로 작동합니다. 정상 작동 시 입력 스테이지 공급 장치와 출력 스테이지 공급 장치가 연결됩니다(VCC to V+ 및 VEE to Vandndash;). 전력 손실을 줄이기 위해 독립적인 저전압 레일에서 출력 스테이지(V+, Vandndash;)에 전원을 공급할 수 있습니다. 증폭기는 3.6MHz 이득 대역폭 곱으로 단위 이득 안정적이며 1.6V/andmicro;s로 슬루합니다. 전류 제한 회로는 VCSRC 또는 VCSNK 제어 입력과 증폭기 출력 사이에서 2MHz 응답으로 작동합니다.

오픈 컬렉터 상태 플래그는 전류 제한 회로 활성화뿐만 아니라 증폭기의 열 셧다운을 신호합니다. 활성화 로직 입력은 낮게 풀리면 증폭기를 저전력, 고 임피던스 출력 상태로 만듭니다. 열 셧다운 및 andplusmn;800mA 고정 전류 제한은 결함 조건에서 칩을 보호합니다.

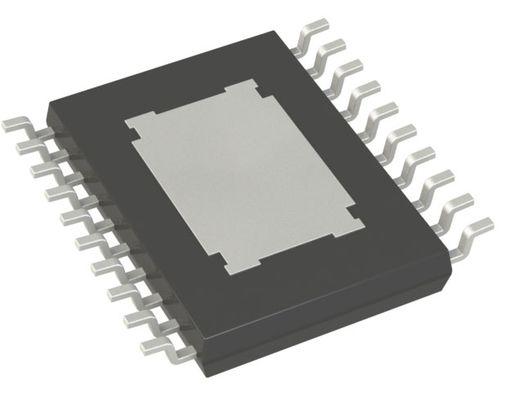

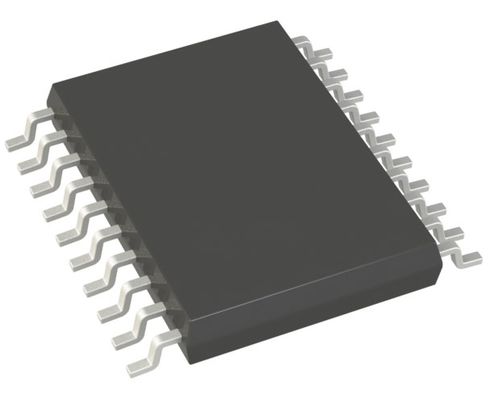

LT1970은 열을 발산하는 구리 바닥판이 있는 20-리드 TSSOP 패키지로 패키징되어 방열을 용이하게 합니다.
