제품 상세 정보:
결제 및 배송 조건:
|
| 패키징 유형: | 릴 트레이 튜브 테이프 백 | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
|---|---|---|---|
| 패키지 / 케이스: | WSON-8 | 장착형: | SMD/SMT |
| 날짜 코드를 제조하기: | 2024+ | 기능: | 내려오다 |
| 강조하다: | 3.3V RS-485/RS-422 송신기,SOIC-8 MAX3485EESA 송신기 |
||

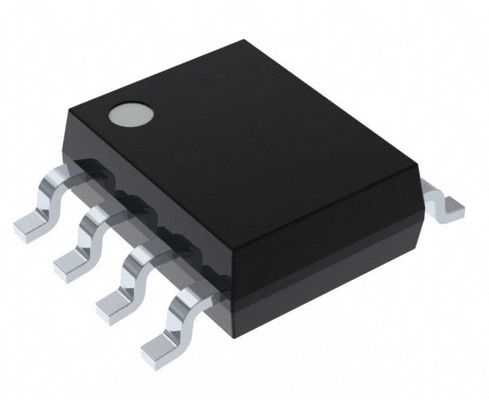

MAX3485EESA
특징
● RS-485 I/O 핀 에 대한 ESD 보호
• ±15kV 인체 모델
• ±8kV IEC 1000-4-2, 접촉 방출
• ±15kV IEC 1000-4-2, 공기 간격 방출
● 단 하나의 +3.3V 전원 으로 작동 합니다. 충전 펌프 가 필요 하지 않습니다.
● +5V 로직과 연동
● 보장된 12Mbps 데이터 속도 (MAX3485E/MAX3490E/MAX3491E)
● 오류 없는 데이터 전송을 위한 제한된 스레브 속도 (MAX3483E/MAX3488E)
● 2nA 저전류 차단 모드 (MAX3483E/MAX3485E/MAX3486E/MAX3491E)
● 7V ~ + 12V 일반 모드 입력 전압 범위
● 풀 듀플렉스 및 반 듀플렉스 버전
● 산업 표준 75176 피노트 (MAX3483E/MAX3485E/MAX3486E)
● 운전자 과부하 보호 를 위해 전류 제한 및 열 차단
신청서
● 통신
● 산업 제어 지역 네트워크
● EMI 에 민감 한 애플리케이션 을 위한 송신기
● 통합 서비스 디지털 네트워크
일반 설명
MAX3483E 계열의 장치 (MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E) 는 RS-485 및 RS-422 통신을 위한 ±15kV ESD 보호, +3.3V 저전력 송신기이다.각 장치에는 하나의 드라이버와 하나의 수신기가 있습니다.MAX3483E와 MAX3488E는 EMI를 최소화하고, 잘못 정렬된 케이블로 인한 반사율을 줄이는최대 250kbps의 데이터 속도에 오류 없는 데이터 전송을 허용합니다.. 부분적으로 단속이 제한된 MAX3486E는 2.5Mbps까지 전송합니다. MAX3485E, MAX3490E, MAX3491E는 최대 12Mbps까지 전송합니다.
모든 장치는 향상된 전자기 충전 보호 (ESD) 를 갖추고 있습니다. 모든 송신기 출력 및 수신기 입력은 IEC 1000-4-2 Air-Gap Discharge를 사용하여 ±15kV까지 보호됩니다.IEC 1000-4-2 접촉 방출을 사용하여 ±8kV, 그리고 인체 모델을 사용하여 ±15kV
드라이버는 단회로 전류가 제한되어 있으며 드라이버 출력을 높은 저항 상태에 놓는 열 종료 회로로 과도한 전력 소모로부터 보호됩니다.수신기 입력 두 개의 입력이 열린 회로인 경우 논리 높은 출력을 보장하는 실패 안전 기능이 있습니다.
MAX3488E, MAX3490E 및 MAX3491E는 풀 듀플렉스 통신을 갖추고 있으며, MAX3483E, MAX3485E 및 MAX3486E는 반 듀플렉스 통신을 위해 설계되었습니다.
정보
|
분류
|
|
|
|
제조업자
|
아날로그 디바이스 인크/맥심 통합
|
|
|
시리즈
|
-
|
|
|
포장
|
테이프 and 롤 (TR)
절단 테이프 (CT)
디지 릴
|
|
|
부분 상태
|
액티브
|
|
|
종류
|
송신기
|
|
|
조약
|
RS422, RS485
|
|
|
운전자/접수자 수
|
여호와 의 증인, 1/11
|
|
|
듀플렉스
|
절반
|
|
|
수신기 히스테레시스
|
50mV
|
|
|
데이터 비율
|
12Mbps
|
|
|
전압 - 공급
|
3V ~ 3.6V
|
|
|
작동 온도
|
-40°C ~ 85°C
|
|
|
장착형
|
표면 마운트
|
|
|
패키지 / 케이스
|
8-SOIC (0.154", 3.90mm 너비)
|
|
|
공급자의 장치 패키지
|
8-SOIC
|
|
|
기본 제품 번호
|

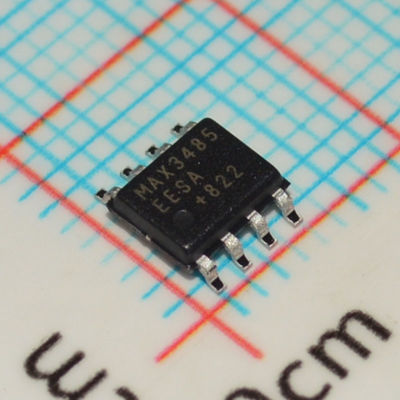

그림
