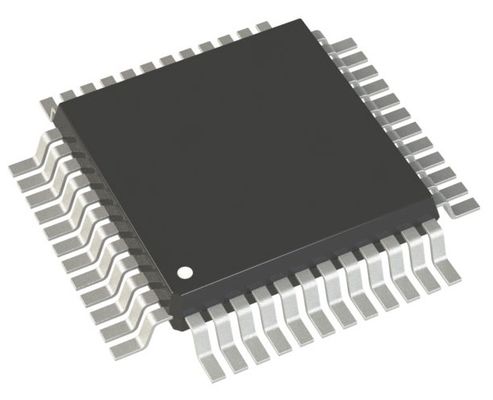

STM32F030K6T6 48MHz Cortex-M0 MCU 32KB 플래시 4KB RAM 12비트 ADC 16 GPIO LQFP-32 2.4-3.6V -40°C ~ +85°C 비용 효율적

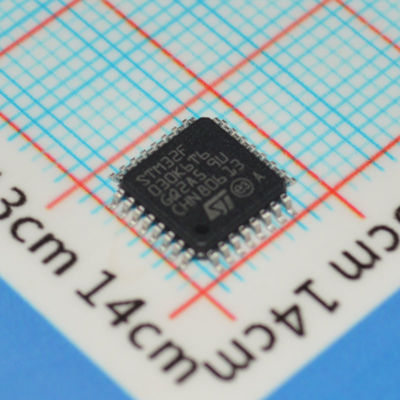

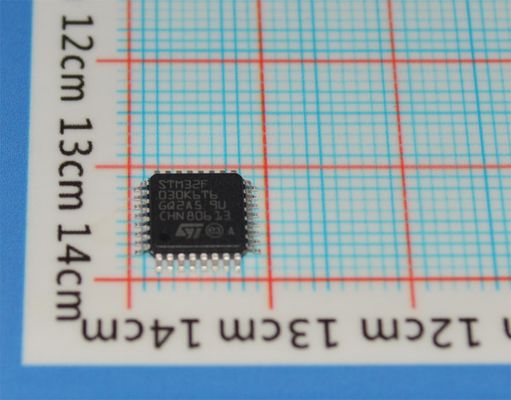

STM32F030K6T6

특징

• 코어: Arm® 32비트 Cortex®-M0 CPU, 최대 48MHz 주파수

• 메모리

  – 16 ~ 256 Kbytes 플래시 메모리

  – HW 패리티를 갖춘 4 ~ 32 Kbytes SRAM

• CRC 계산 장치

• 리셋 및 전원 관리

  – 디지털 I/O 공급: VDD = 2.4V ~ 3.6V

  – 아날로그 공급: VDDA = VDD ~ 3.6V

  – 전원 켜짐/전원 꺼짐 리셋(POR/PDR)

  – 저전력 모드: 슬립, 스톱, 대기

• 클럭 관리

  – 4 ~ 32MHz 크리스탈 발진기

  – 보정 기능이 있는 RTC용 32kHz 발진기

  – x6 PLL 옵션이 있는 내부 8MHz RC

  – 내부 40kHz RC 발진기

• 최대 55개의 고속 I/O

  – 모든 외부 인터럽트 벡터에 매핑 가능

  – 5V 허용 기능을 갖춘 최대 55개의 I/O

• 5채널 DMA 컨트롤러

• 12비트, 1.0 µs ADC 1개(최대 16개 채널)

  – 변환 범위: 0 ~ 3.6V

  – 별도의 아날로그 공급: 2.4V ~ 3.6V

• 알람 및 스톱/대기에서 주기적 웨이크업 기능이 있는 캘린더 RTC

• 11개의 타이머

  – 6채널 PWM 출력을 위한 16비트 고급 제어 타이머 1개

  – 최대 4개의 IC/OC, OCN을 갖춘 최대 7개의 16비트 타이머, IR 제어 디코딩에 사용 가능

  – 독립 및 시스템 워치독 타이머

  – SysTick 타이머

• 통신 인터페이스

– 최대 2개의 I2C 인터페이스

– 20mA 전류 싱크를 갖춘 하나 또는 두 개의 I/F에서 Fast Mode Plus(1Mbit/s) 지원

– SMBus/PMBus 지원(단일 I/F)

– 마스터 동기식 SPI 및 모뎀 제어를 지원하는 최대 6개의 USART; 자동 전송 속도 감지 기능 포함 – 4~16개의 프로그래밍 가능한 비트 프레임을 갖춘 최대 2개의 SPI(18Mbit/s)

• 직렬 와이어 디버그(SWD)

• 모든 패키지 ECOPACK®2

설명

STM32F030x4/x6/x8/xC 마이크로컨트롤러는 48MHz 주파수에서 작동하는 고성능 Arm® Cortex®-M0 32비트 RISC 코어, 고속 내장 메모리(최대 256Kbytes 플래시 메모리 및 최대 32Kbytes SRAM) 및 광범위한 향상된 주변 장치 및 I/O를 통합합니다. 모든 장치는 표준 통신 인터페이스(최대 2개의 I2C, 최대 2개의 SPI 및 최대 6개의 USART), 1개의 12비트 ADC, 7개의 범용 16비트 타이머 및 고급 제어 PWM 타이머를 제공합니다. STM32F030x4/x6/x8/xC 마이크로컨트롤러는 2.4~3.6V 전원 공급 장치에서 -40~+85 °C 온도 범위에서 작동합니다. 포괄적인 절전 모드 세트를 통해 저전력 애플리케이션 설계를 할 수 있습니다. STM32F030x4/x6/x8/xC 마이크로컨트롤러에는 20핀에서 64핀까지 다양한 패키지의 장치가 포함되어 있습니다. 선택한 장치에 따라 다양한 주변 장치 세트가 포함됩니다. 아래 설명에서는 제안된 STM32F030x4/x6/x8/xC 주변 장치의 전체 범위에 대한 개요를 제공합니다. 이러한 기능으로 인해 STM32F030x4/x6/x8/xC 마이크로컨트롤러는 애플리케이션 제어 및 사용자 인터페이스, 휴대용 장비, A/V 수신기 및 디지털 TV, PC 주변 장치, 게임 및 GPS 플랫폼, 산업용 애플리케이션, PLC, 인버터, 프린터, 스캐너, 경보 시스템, 비디오 인터콤 및 HVAC와 같은 광범위한 애플리케이션에 적합합니다.
