STM32F103CBT6 72MHz 코텍스-M3 MCU 128KB 플래시 20KB 램 2x12 비트 ADC 3xUSART USB/CAN LQFP-48 2.0-3.6V -40°C ~ +85°C 산업용 성능

STM32F103CBT6

andnbsp;

특징

ST의 최첨단 특허 기술 포함

andbull; Armandreg; 32비트 Cortexandreg;-M3 CPU 코어

andndash; 최대 72MHz 주파수, 0 대기 상태 메모리 액세스 시 1.25 DMIPS/MHz (Dhrystone 2.1) 성능

andndash; 단일 사이클 곱셈 및 하드웨어 나눗셈

andbull; 메모리

andndash; 64 또는 128 Kbytes 플래시 메모리

andndash; 20 Kbytes SRAM

andbull; 클록, 리셋 및 전원 관리

andndash; 2.0 ~ 3.6 V 애플리케이션 전원 및 I/O

andndash; POR, PDR 및 프로그래밍 가능한 전압 감지기(PVD)

andndash; 4 ~ 16 MHz 크리스탈 발진기

andndash; 내부 8 MHz 팩토리 트림 RC

andndash; 내부 40 kHz RC

andndash; CPU 클록용 PLL

andndash; 보정 기능이 있는 RTC용 32 kHz 발진기

andbull; 저전력

andndash; 절전, 정지 및 대기 모드

andndash; RTC 및 백업 레지스터용 VBAT 전원

andbull; 2x 12비트, 1 andmicro;s A/D 컨버터(최대 16 채널)

andndash; 변환 범위: 0 ~ 3.6 V

andndash; 듀얼 샘플 및 홀드 기능

andndash; 온도 센서

andbull; DMA

andndash; 7채널 DMA 컨트롤러

andndash; 지원되는 주변 장치: 타이머, ADC, SPI, I2C 및 USART

andbull; 최대 80개의 고속 I/O 포트

andndash; 26/37/51/80 I/O, 모두 16개의 외부 인터럽트 벡터에 매핑 가능하며 거의 모든 5 V 내성

andbull; 디버그 모드:

andndash; 직렬 와이어 디버그(SWD) 및 JTAG 인터페이스

andbull; 7개의 타이머

andndash; 3개의 16비트 타이머, 각 타이머는 최대 4개의 IC/OC/PWM 또는 펄스 카운터 및 직교(증분) 인코더 입력

andndash; 데드 타임 생성 및 비상 정지 기능이 있는 16비트 모터 제어 PWM 타이머

andndash; 2개의 워치독 타이머(독립 및 윈도우)

andndash; SysTick 타이머 24비트 다운카운터

andbull; 최대 9개의 통신 인터페이스

andndash; 최대 2개의 I2C 인터페이스(SMBus/PMBusandreg;)

andndash; 최대 3개의 USART(ISO 7816 인터페이스, LIN, IrDA 기능, 모뎀 제어)

andndash; 최대 2개의 SPI(18 Mbit/s)

andndash; CAN 인터페이스(2.0B Active)

andndash; USB 2.0 풀 스피드 인터페이스

andbull; CRC 계산 유닛, 96비트 고유 ID

andbull; 패키지는 ECOPACKandreg;입니다.

andnbsp;

설명

STM32F103xx 중밀도 성능 라인 제품군은 72MHz 주파수에서 작동하는 고성능 Armandreg; Cortexandreg;-M3 32비트 RISC 코어, 고속 내장 메모리(최대 128 Kbytes의 플래시 메모리 및 최대 20 Kbytes의 SRAM) 및 두 개의 APB 버스에 연결된 광범위한 향상된 I/O 및 주변 장치를 통합합니다. 모든 장치는 두 개의 12비트 ADC, 세 개의 범용 16비트 타이머와 하나의 PWM 타이머, 표준 및 고급 통신 인터페이스(최대 2개의 I2C 및 SPI, 3개의 USART, USB 및 CAN)를 제공합니다. 장치는 2.0 ~ 3.6 V 전원에서 작동합니다. andndash;40 ~ +85anddeg;C 온도 범위와 andndash;40 ~ +105 anddeg;C 확장 온도 범위에서 사용할 수 있습니다. 포괄적인 절전 모드 세트를 통해 저전력 애플리케이션을 설계할 수 있습니다. STM32F103xx 중밀도 성능 라인 제품군은 36핀에서 100핀까지 6가지 패키지 유형의 장치를 포함합니다. 선택한 장치에 따라 서로 다른 주변 장치 세트가 포함되며, 아래 설명은 이 제품군에서 제안된 전체 주변 장치 범위에 대한 개요를 제공합니다. 이러한 기능으로 인해 STM32F103xx 중밀도 성능 라인 마이크로컨트롤러 제품군은 모터 드라이브, 애플리케이션 제어, 의료 및 휴대용 장비, PC 및 게임 주변 장치, GPS 플랫폼, 산업용 애플리케이션, PLC, 인버터, 프린터, 스캐너, 경보 시스템, 비디오 인터콤 및 HVAC와 같은 광범위한 애플리케이션에 적합합니다.

andnbsp;

소개

이 문서는 STM32F103x8 및 STM32F103xB 중밀도 성능 라인 마이크로컨트롤러의 주문 정보 및 기계적 장치 특성을 제공합니다. 전체 STMicroelectronics STM32F103xx 제품군에 대한 자세한 내용은 섹션 2.2: 제품군 전체의 완전한 호환성을 참조하십시오. 중밀도 STM32F103xx 데이터시트는 저밀도, 중밀도 및 고밀도 STM32F10xxx 참조 매뉴얼과 함께 읽어야 합니다. 데이터시트 및 참조 매뉴얼과 관련된 장치 오류에 대한 정보는 STM32F103x8/B 오류 시트(ES096)를 참조하십시오. 오류 시트, 참조 매뉴얼 및 플래시 프로그래밍 매뉴얼은 모두 STMicroelectronics 웹사이트 www.st.com에서 사용할 수 있습니다. Armandreg;(a) Cortexandreg;-M3 코어에 대한 정보는 www.arm.com 웹사이트에서 제공되는 Cortexandreg;-M3 기술 참조 매뉴얼을 참조하십시오.

andnbsp;

정보

andnbsp;

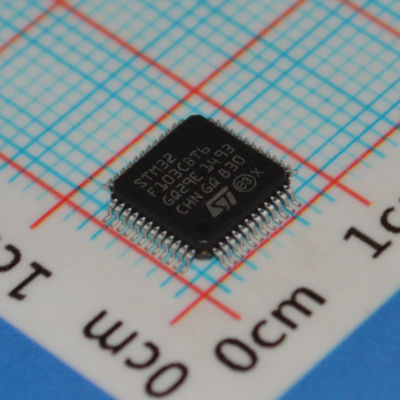

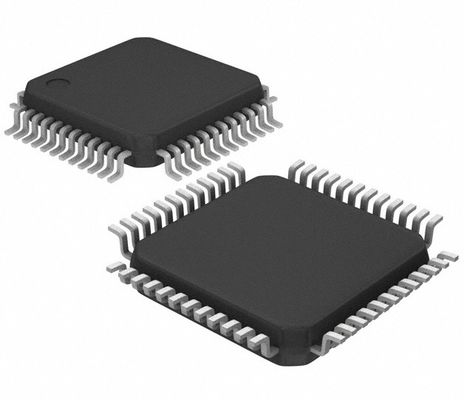

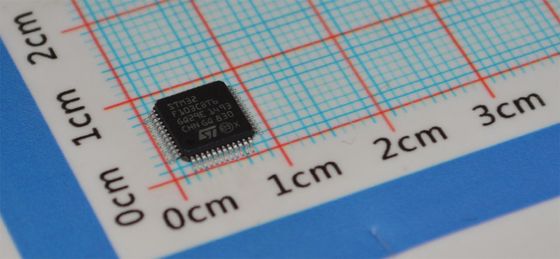

도면
