TPS61500PWPR 5V 1.2A 부스트 변환기 2.5-5.5V 입력 95% 효율 1MHz 14-HTSSOP -40°C ~ +85°C

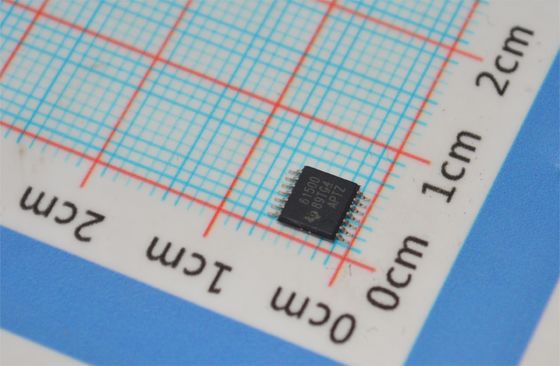

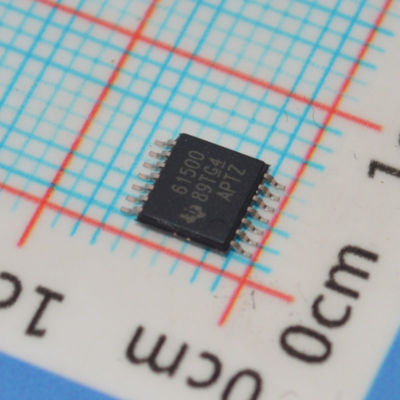

TPS61500PWPR

andnbsp;

특징

andbull; 2.9V ~ 18V 입력 전압 범위

andbull; 3A, 40V 내부 전원 스위치 andndash; 5V 입력에서 3W LED 4개 andndash; 12V 입력에서 3W LED 8개

andbull; 고효율 전력 변환: 최대 93%

andbull; 외부 저항으로 주파수 설정: 200kHz ~ 2.2MHz

andbull; 사용자 정의 소프트 스타트 (전체 부하)

andbull; 프로그래밍 가능한 과전압 보호

andbull; 아날로그 및 순수 PWM 밝기 조절

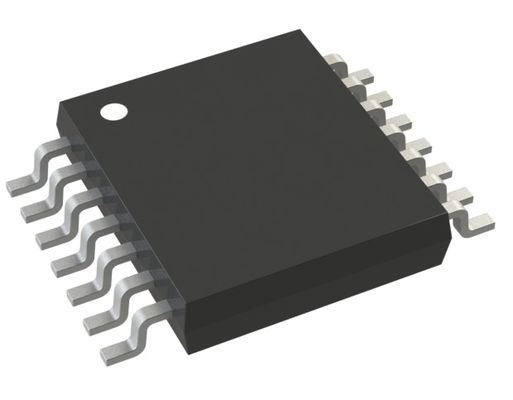

andbull; PowerPADandtrade;가 있는 14핀 HTSSOP 패키지

andnbsp;

응용 분야

andbull; 모니터 백라이트

andbull; 1W 또는 3W 고휘도 LED

andnbsp;

설명

TPS61500은 3A, 40V 전원 스위치가 통합된 모놀리식 스위칭 레귤레이터입니다. 1W 또는 3W 고휘도 LED에 이상적인 드라이버입니다. 이 장치는 다중 셀 배터리 또는 규제된 5V 또는 12V 전원 레일에서 입력 전압을 지원하는 넓은 입력 전압 범위를 가지고 있습니다. Vin 5 V PWM C4 C5 R4 1 LED 전류는 외부 센서 저항 R3으로 설정되며, 일반적인 응용 회로에서와 같이 전류 모드 PWM(펄스 폭 변조) 제어 루프에 의해 200mV로 조절되는 피드백 전압이 설정됩니다. 이 장치는 LED 밝기 제어를 위해 아날로그 및 순수 PWM 디밍 방식을 지원합니다. DIMC 핀에 커패시터를 연결하면 아날로그 디밍에 사용하도록 장치가 구성되며, LED 전류는 외부 PWM 신호의 듀티 사이클에 비례하여 변경됩니다. DIMC 핀을 플로팅하면 설정된 LED 전류에 PWM 신호의 듀티 사이클을 곱한 값인 평균 LED 전류를 사용하여 순수 PWM 디밍을 위해 장치가 구성됩니다. 이 장치는 시동 중 돌입 전류를 제한하는 프로그래밍 가능한 소프트 스타트 기능을 갖추고 있으며, 펄스별 과전류 제한, 과전압 보호 및 열 차단과 같은 기타 내장 보호 기능도 갖추고 있습니다. TPS61500은 PowerPAD가 있는 14핀 HTSSOP 패키지로 제공됩니다.

andnbsp;

정보

andnbsp;

도면
