제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 비디밍 가능한 LED 드라이버,90V 0.5A LED 드라이버,AL1692S-13 LED 드라이버 |
||

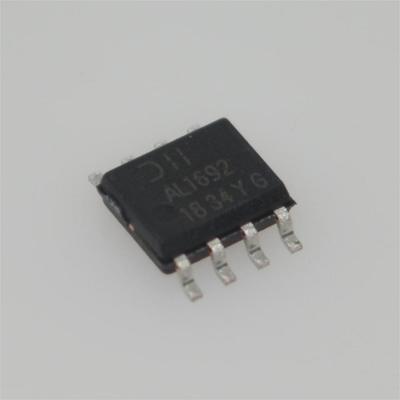

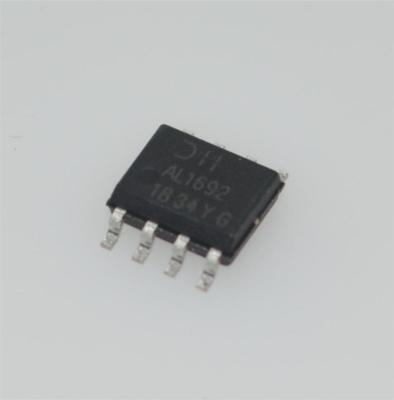

AL1692S-13
andnbsp;
특징
정밀한 전류 감지 허용 오차: andplusmn;3%
낮은 시동 전류: 일반 100andmicro;A
낮은 작동 전류: 210andmicro;A (스위칭 주파수 4kHz)
단일 권선 인덕터
다양한 디머 호환성
컨트롤러 전원용 최대 25W 구동 가능
MOSFET 옵션: 600V/2A
NEMA SSL6 디밍 곡선 준수
내부 보호 기능
저전압 록아웃 (UVLO)
선두 에지 블랭킹 (LEB)
사이클별 과전류 보호 (OCP)
출력 개방/단락 보호 (OVP/OSP)
열 폴드백 보호 (TFP)
과열 보호 (OTP)
SO-8 (컨트롤러) 및 SO-7 (MOSFET 포함) 패키지
완전 무연 및amp; 완전 RoHS 준수andnbsp;
할로겐 및 안티몬 프리. andldquo;Greenandrdquo; 장치andnbsp;
andnbsp;
응용 분야
주 전원 디밍 가능한 LED 램프
오프라인 LED 전원 공급 장치 드라이버
andnbsp;
설명
DIODESandtrade; AL1692는 트라이액 디밍 가능한 LED 램프 응용 분야를 위한 고성능, 고역률, 고효율, 고정밀 전류 벅-부스트 및 플라이백 디밍 가능한 LED 컨트롤러/드라이버입니다. AL1692 토폴로지는 넓은 라인 및 부하 조절 범위에서 정확한 출력 전류를 제공합니다. 넓은 스위칭 주파수는 최신 규제 표준을 충족하기 위해 EMI/EMC 설계 및 테스트를 용이하게 하기 위해 경계 전도 모드(BCM)에서 작동합니다.
외부 MOSFET이 있는 AL1692 컨트롤러는 최대 25W의 더 높은 출력 전력 응용 프로그램을 지원할 수 있습니다. AL1692-20C LED 드라이버는 600V/2A MOSFET과 통합되어 있습니다. AL1692 플랫폼 솔루션은 120Vac 및 230Vac 응용 프로그램을 모두 지원할 수 있습니다. AL1692에는 출력 전류를 자동으로 줄이기 위한 내장 열 폴드백 보호 트리거 포인트가 있습니다. 다른 보호 기능은 LED 조명 시스템의 안전성과 신뢰성을 향상시킵니다.
AL1692 디밍 곡선은 NEMA SSL6 표준을 준수합니다. AL1692는 선두 에지 및 후행 에지 디머를 포함하여 최대 1%까지 딥 디밍을 달성하기 위해 다양한 디머에 적용됩니다.
AL1692 컨트롤러는 SO-8 패키지로 제공됩니다. AL1692-20C는 SO-7 패키지로 제공됩니다.
andnbsp;
정보
|
카테고리
|
집적 회로 (IC)
전력 관리 (PMIC)
LED 드라이버
|
andnbsp;
|
|
제조업체
|
Diodes Incorporated
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 및amp; 릴 (TR)
컷 테이프 (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
유형
|
AC DC 오프라인 스위처
|
andnbsp;
|
|
토폴로지
|
플라이백, 스텝다운 (벅), 스텝업 (부스트)
|
andnbsp;
|
|
내부 스위치
|
아니요
|
andnbsp;
|
|
출력 수
|
1
|
andnbsp;
|
|
전압 - 공급 (최소)
|
8.5V
|
andnbsp;
|
|
전압 - 공급 (최대)
|
20V
|
andnbsp;
|
|
전압 - 출력
|
-
|
andnbsp;
|
|
전류 - 출력 / 채널
|
-
|
andnbsp;
|
|
주파수
|
4kHz
|
andnbsp;
|
|
디밍
|
트라이액
|
andnbsp;
|
|
응용 분야
|
-
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 105anddeg;C (TA)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|

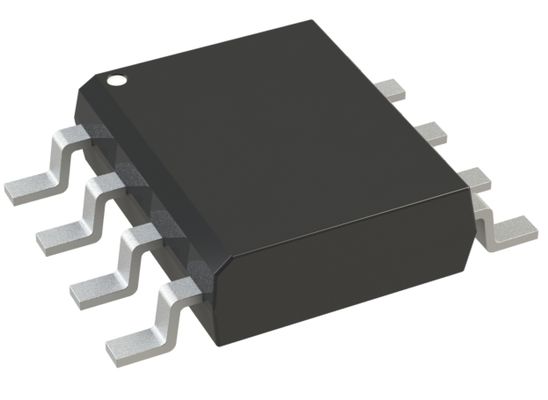

패키지 / 케이스
|
8-SOIC (0.154andquot;, 3.90mm 너비)
|
andnbsp;
|
|
공급업체 장치 패키지
|
8-SO
|
andnbsp;
|
|
기본 제품 번호
|
AL1692
|
andnbsp;
도면
