제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 토템 폴 UC2846N,UC2846N 1A 토템 폴,UC2846N |
||

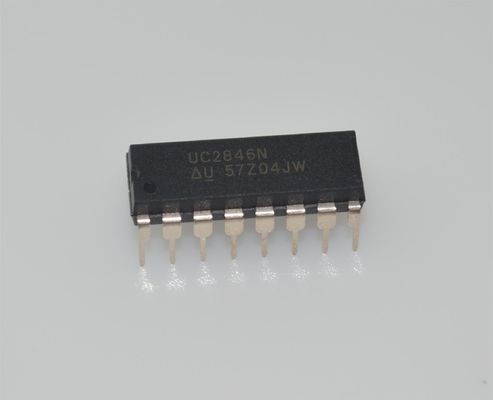

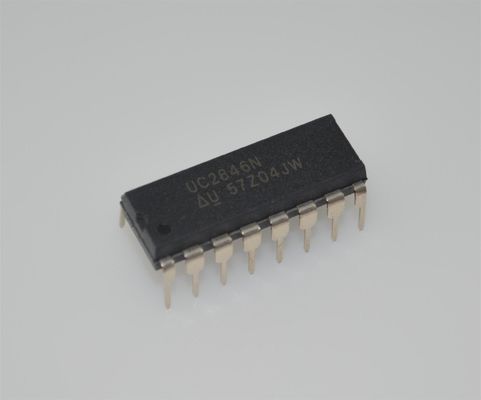

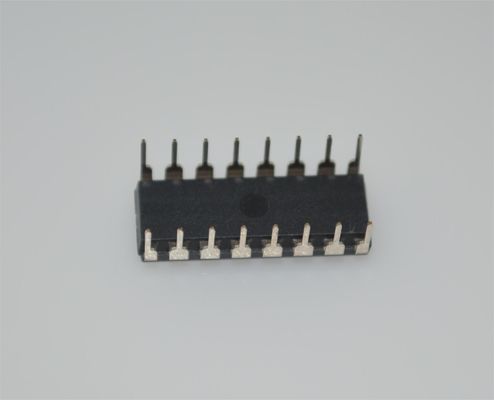

UC2846N
andnbsp;
특징
andbull; 자동 순방향 보상
andbull; 프로그래밍 가능한 펄스별 전류 제한
andbull; 푸시-풀 구성의 자동 대칭 보정
andbull; 향상된 부하 응답 특성
andbull; 모듈형 전원 시스템을 위한 병렬 작동 기능
andbull; 광범위한 공통 모드 범위를 가진 차동 전류 감지 증폭기
andbull; 이중 펄스 억제
andbull; 500-mA (피크) 토템-폴 출력
andbull; andplusmn;1% 밴드갭 레퍼런스
andbull; 저전압 록아웃
andbull; 소프트 스타트 기능
andbull; 셧다운 단자
andbull; 500-kHz 작동
andnbsp;
응용 분야
andbull; 통신 전원 컨버터
andbull; 산업용 전원 컨버터
andnbsp;
설명
UC1846/7 제품군은 고정 주파수, 전류 모드 제어 방식을 구현하는 데 필요한 모든 기능을 제공하며 최소한의 외부 부품 수를 유지합니다. 이 기술의 우수한 성능은 개선된 라인 조정, 향상된 부하 응답 특성, 더 간단하고 설계하기 쉬운 제어 루프에서 측정할 수 있습니다. 위상학적 장점으로는 고유한 펄스별 전류 제한 기능, 푸시-풀 컨버터의 자동 대칭 보정, 동일한 전류 분담을 유지하면서 전원 모듈을 병렬로 연결하는 기능 등이 있습니다.
보호 회로에는 소프트 스타트 기능 외에도 내장된 저전압 록아웃 및 프로그래밍 가능한 전류 제한이 포함됩니다. 셧다운 기능도 사용할 수 있으며, 자동 재시작과 함께 완전한 셧다운을 시작하거나 공급 장치를 래치 오프할 수 있습니다.
기타 기능으로는 완전 래치 작동, 이중 펄스 억제, 데드라인 조정 기능, andplusmn;1% 트리밍된 밴드갭 레퍼런스 등이 있습니다.
UC1846은 OFF 상태에서 낮은 출력을 특징으로 하는 반면, UCx847은 OFF 상태에서 높은 출력을 특징으로 합니다.
andnbsp;
정보
|
카테고리
|
집적 회로 (IC)
전원 관리 (PMIC)
DC DC 스위칭 컨트롤러
|
andnbsp;
|
|
제조업체
|
Texas Instruments
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
출력 유형
|
트랜지스터 드라이버
|
andnbsp;
|
|
기능
|
승압, 승압/강압
|
andnbsp;
|
|
출력 구성
|
양극
|
andnbsp;
|
|
토폴로지
|
부스트, 플라이백, 순방향 컨버터, 풀 브리지, 하프 브리지, 푸시-풀
|
andnbsp;
|
|
출력 수
|
2
|
andnbsp;
|
|
출력 위상
|
1
|
andnbsp;
|
|
전압 - 공급 (Vcc/Vdd)
|
6.95V ~ 40V
|
andnbsp;
|
|
주파수 - 스위칭
|
500kHz
|
andnbsp;
|
|
듀티 사이클 (최대)
|
50%
|
andnbsp;
|
|
동기 정류기
|
예
|
andnbsp;
|
|
클럭 동기화
|
예
|
andnbsp;
|
|
직렬 인터페이스
|
-
|
andnbsp;
|
|
제어 기능
|
전류 제한, 활성화, 주파수 제어, 소프트 스타트
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
장착 유형
|
스루 홀
|
andnbsp;
|
|

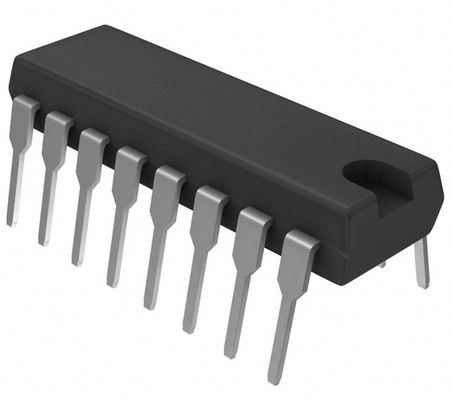

패키지 / 케이스
|
16-DIP (0.300andquot;, 7.62mm)
|
andnbsp;
|
|
공급업체 장치 패키지
|
16-PDIP
|
andnbsp;
|
|
기본 제품 번호
|
UC2846
|
andnbsp;
도면
