제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 4.5-26V Class-D 앰프,TPA3118D2DAP Class-D 앰프,HTSSOP-32 Class-D 앰프 |
||

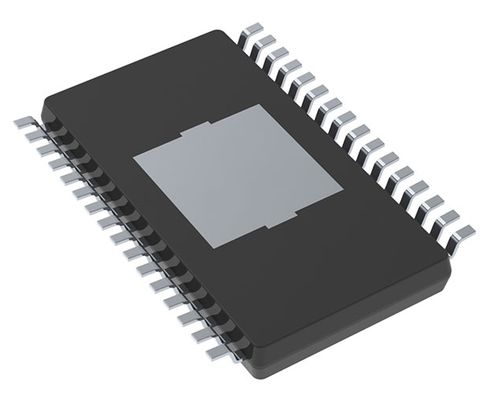

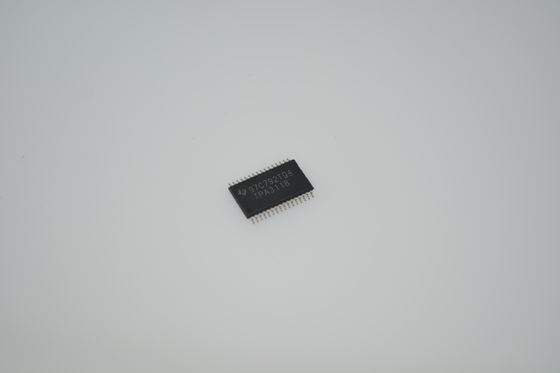

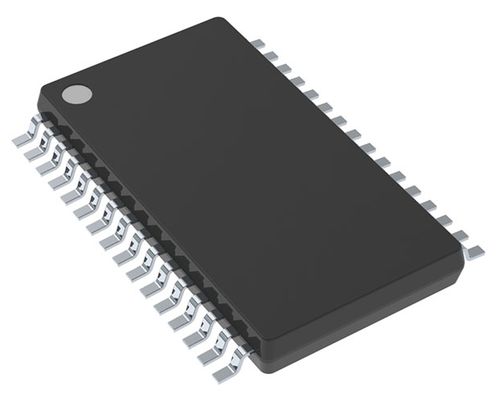

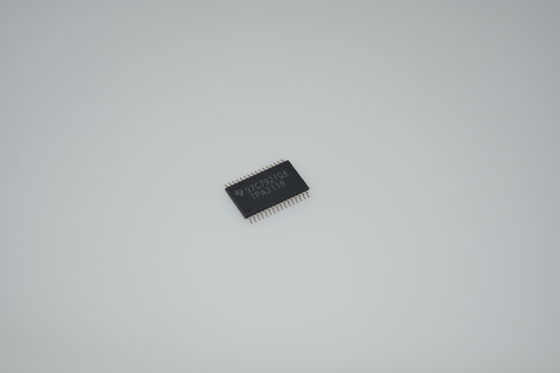

TPA3118D2DAP
andnbsp;
특징 andnbsp;
andbull; 여러 출력 구성 지원
andndash; 2andtimes;50WIntoa4-andOmega; 21V에서 BTL 부하 (TPA3116D2)
andndash; 2andtimes;30WIntoa8-andOmega; 24V에서 BTL 부하 (TPA3118D2)
andndash; 2andtimes;15WIntoa8-andOmega; 15V에서 BTL 부하 (TPA3130D2)
andbull; 넓은 전압 범위: 4.5V ~ 26V
andbull; 효율적인 Class-D 작동
andndash; andgt;90% 전력 효율과 낮은 유휴 손실로 방열판 크기 대폭 감소
andndash; 고급 변조 방식
andbull; 여러 스위칭 주파수
andndash; AM 회피
andndash; 마스터 및 슬레이브 동기화
andndash; 최대 1.2MHz 스위칭 주파수
andbull; 높은 PSRR을 갖춘 피드백 전력 스테이지 아키텍처는 PSU 요구 사항 감소
andbull; 프로그래밍 가능한 전력 제한
andbull; 차동 및 단일 종단 입력
andbull; 단일 필터 모노 구성을 갖춘 스테레오 및 모노 모드
andbull; 단일 전원 공급 장치는 부품 수 감소
andbull; 과전압, 저전압, 과열, DC 감지 및 단락 회로를 포함한 통합 자체 보호 회로 (오류 보고 포함)
andbull; 열 강화 패키지
andndash; DAD(32핀 HTSSOP 패드 업)
andndash; DAP(32핀 HTSSOP 패드 다운)
andbull;andndash;40anddeg;C ~ 85anddeg;C 주변 온도 범위
andnbsp;
응용 분야
andbull; 미니-마이크로 구성 요소, 스피커 바, 도크
andbull; 애프터마켓 자동차
andbull; CRTTV
andbull; 소비자 오디오 응용 프로그램
andnbsp;
설명
TPA31xxD2 시리즈는 모노에서 최대 100W / 2 Ω 스피커를 구동하기 위한 스테레오 효율적인 디지털 증폭기 전력 스테이지입니다. TPA3130D2의 높은 효율성으로 단일 레이어 PCB에서 외부 방열판 없이 2 andtimes; 15 W를 수행할 수 있습니다. TPA3118D2는 듀얼 레이어 PCB에서 방열판 없이 2 andtimes; 30 W / 8 Ω도 실행할 수 있습니다. 더 높은 전력이 필요한 경우 TPA3116D2는 상단 PowerPAD에 부착된 작은 방열판으로 2 andtimes; 50 W / 4 Ω을 수행합니다. 세 장치 모두 동일한 풋프린트를 공유하여 단일 PCB를 다양한 전력 레벨에서 사용할 수 있습니다.
TPA31xxD2 고급 발진기/PLL 회로는 AM 간섭을 피하기 위해 여러 스위칭 주파수 옵션을 사용합니다. 이는 마스터 또는 슬레이브 옵션과 함께 달성되어 여러 장치를 동기화할 수 있습니다.
TPA31xxD2 장치는 단락 보호 및 열 보호뿐만 아니라 과전압, 저전압 및 DC 보호를 통해 결함으로부터 완전히 보호됩니다. 과부하 조건에서 장치가 손상되지 않도록 오류가 프로세서로 다시 보고됩니다.
andnbsp;
정보
|
카테고리
|
집적 회로 (IC)
선형
증폭기
오디오 증폭기
|
andnbsp;
|
|
제조업체
|
Texas Instruments
|
andnbsp;
|
|
시리즈
|
SpeakerGuardandtrade;
|
andnbsp;
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
유형
|
Class D
|
andnbsp;
|
|
출력 유형
|
2 채널 (스테레오)
|
andnbsp;
|
|
최대 출력 전력 x 채널 @ 부하
|
30W x 2 @ 8Ohm
|
andnbsp;
|
|
전압 - 공급
|
4.5V ~ 26V
|
andnbsp;
|
|
특징
|
차동 입력, 음소거, 단락 회로 및 열 보호, 셧다운
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
공급업체 장치 패키지
|
32-HTSSOP
|
andnbsp;
|
|
패키지 / 케이스
|
32-PowerTSSOP (0.240andquot;, 6.10mm 너비)
|
andnbsp;
|
|
기본 제품 번호
|
TPA3118
|
andnbsp;
도면
