제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | 10W 오프라인 스위치 IC,DIP-8 MOSFET 전원 IC,85-265VAC 스위치 조절기 |
||

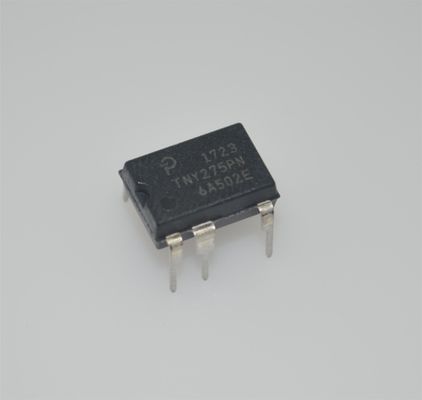

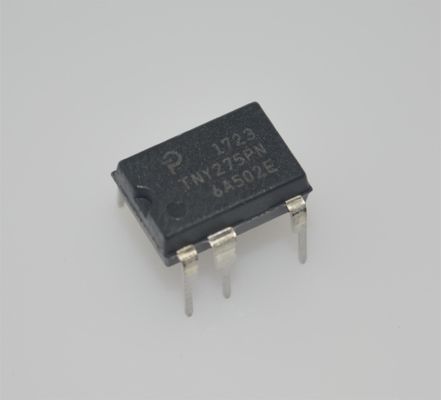

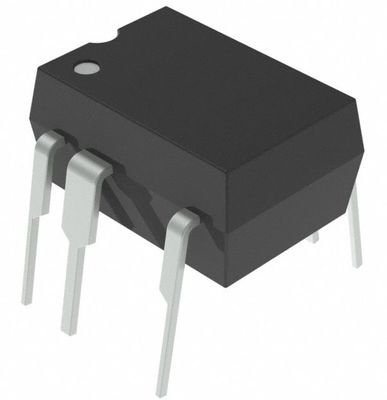

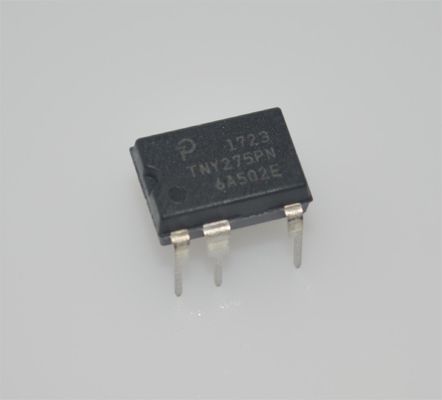

TNY275PN
andnbsp;
향상된 안전 및 신뢰성 기능
andbull; 자동 복구 기능이 있는 정확한 히스테리시스 열 차단 보호 기능으로 수동 재설정 필요 없음
andbull; 개선된 자동 재시작은 단락 및 개방 루프 오류 조건에서 최대 전력의 3% 미만을 제공합니다.
andbull; 선택적 제너 다이오드를 사용한 출력 과전압 차단
andbull; 단일 선택적 저항을 사용하여 라인 저전압 감지 임계값 설정
andbull; 매우 적은 부품 수로 신뢰성이 향상되고 단면 인쇄 회로 기판 레이아웃이 가능합니다.
andbull; 높은 대역폭은 오버슈트 없이 빠른 턴온과 뛰어난 과도 부하 응답을 제공합니다.
andbull; DRAIN과 다른 모든 핀 사이의 크리피지 증가로 현장 신뢰성이 향상됩니다.
andnbsp;
향상된 유연성으로 최저 시스템 비용
andbull; 간단한 ON/OFF 제어, 루프 보상 불필요
andbull; BP/M 커패시터 값을 통해 선택 가능한 전류 제한
andbull; 더 높은 전류 제한은 피크 전력을 확장하거나, 개방형 프레임 응용 분야에서 최대 연속 전력을 확장합니다.
andbull; 더 낮은 전류 제한은 밀폐형 어댑터/충전기에서 효율성을 향상시킵니다.
andbull; 다른 회로 재설계 없이 장치를 교체하여 최적의 TinySwitch-III 선택 가능
andbull; 엄격한 I2f 매개변수 공차로 시스템 비용 절감
andbull; MOSFET 및 자성체의 전력 전달 극대화
andbull; 최대 과부하 전력을 최소화하여 변압기, 1차 클램프 및 2차 부품 비용 절감
andbull; ON-time 연장 – 낮은 라인 조절 범위/홀드업 시간을 연장하여 입력 벌크 커패시턴스 감소
andbull; 자체 바이어스: 바이어스 권선 또는 바이어스 부품 없음
andbull; 주파수 지터링으로 EMI 필터 비용 절감
andbull; 핀아웃은 PCB에 대한 방열을 단순화합니다.
andbull; SOURCE 핀은 낮은 EMI를 위해 전기적으로 조용합니다.
andnbsp;
응용 분야
andbull; 휴대폰/무선 전화기, PDA, 디지털 카메라, MP3/휴대용 오디오, 면도기 등을 위한 충전기/어댑터
andbull; PC 대기 및 기타 보조 전원 공급 장치
andbull; DVD/PVR 및 기타 저전력 셋톱 디코더
andbull; 가전 제품, 산업 시스템, 계량기 등을 위한 전원 공급 장치
andnbsp;
설명
TinySwitchandtrade;-III는 700V 전력 MOSFET, 발진기,
고전압 스위치 전류 소스, 전류 제한(사용자 선택 가능) 및 열 차단 회로를 통합합니다.
이 IC 제품군은 ON/OFF 제어 방식을 사용하며 낮은 시스템 비용과 확장된 전력 기능을 갖춘 설계 유연한 솔루션을 제공합니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
Power Integrations
|
andnbsp;
|
|
시리즈
|
andnbsp;
|
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
출력 절연
|
절연
|
andnbsp;
|
|
내부 스위치
|
예
|
andnbsp;
|
|
전압 - 파괴
|
700V
|
andnbsp;
|
|
토폴로지
|
플라이백
|
andnbsp;
|
|
전압 - 공급(Vcc/Vdd)
|
-
|
andnbsp;
|
|
듀티 사이클
|
65%
|
andnbsp;
|
|
주파수 - 스위칭
|
132kHz
|
andnbsp;
|
|
전력(와트)
|
15W
|
andnbsp;
|
|
고장 보호
|
전류 제한, 개방 루프, 과열, 과전압, 단락
|
andnbsp;
|
|
제어 기능
|
EN
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 150anddeg;C (TJ)
|
andnbsp;
|
|
패키지/케이스
|
8-DIP(0.300andquot;, 7.62mm), 7 리드
|
andnbsp;
|
|
공급업체 장치 패키지
|
8-PDIP-C
|
andnbsp;
|
|
장착 유형
|
스루 홀
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
