TMS320F28035PAGT 60MHz C2000 MCU 128KB 플래시 12비트 ADC 16 PWM TQFP-64 -40°C ~ +105°C

TMS320F28035PAGT

특징

• 고효율의 32비트 CPU (TMS320C28x)67ns cycle time)– 16 × 16 and 32 × 32 MAC operations– 16 × 16 dual MAC– Harvard bus architecture– Atomic operations– Fast interrupt response and processing– Unified memory programming model– Code-efficient (in C/C++ and Assembly)

• 프로그래밍 가능한 제어법률 가속기 (CLA) 32비트 부동 소수점 수학 가속기

• 에니안성: 작은 에니안성

• JTAG 경계 스캔 지원 IEEE 표준 1149.1-1990 표준 테스트 액세스 포트 및 경계 스캔 아키텍처

• 장치 및 시스템 모두에 대한 저렴한 비용: ◎ 단일 3.3V 공급 장치 ◎ 전력 순서 요구 사항이 없습니다 ◎ 통합 전력 재 설정 및 브라운 아웃 재 설정 ◎ 낮은 전력 ◎ 아날로그 지원 핀이 없습니다

• 클럭링: 2개의 내부 제로핀 오시레이터 칩 내 크리스탈 오시레이터 및 외부 시계 입력 워치도그 타이머 모듈

• 입력 필터링과 함께 개별적으로 프로그래밍 가능한 최대 45개의 멀티플렉스 GPIO 핀

• 모든 주변 인터럽트를 지원하는 주변 인터럽트 확장 (PIE) 블록

• 3개의 32비트 CPU 타이머

• 각 증강 펄스 너비 조절기 (ePWM) 에 독립적인 16 비트 타이머

• 칩 내 메모리 플래시, SARAM, OTP, 부트 ROM 사용 가능

• 코드 보안 모듈

• 128비트 보안 키와 잠금

• Serial port peripherals– One Serial Communications Interface (SCI) Universal Asynchronous Receiver/Transmitter (UART) module– Two Serial Peripheral Interface (SPI) modules– One Inter-Integrated-Circuit (I2C) module– One Local Interconnect Network (LIN) module– One Enhanced Controller Area Network (eCAN) module

• Enhanced control peripherals– ePWM– High-Resolution PWM (HRPWM)– Enhanced Capture (eCAP) module– High-Resolution Input Capture (HRCAP) module– Enhanced Quadrature Encoder Pulse (eQEP) module– Analog-to-Digital Converter (ADC)– On-chip temperature sensor– Comparator

• 고급 에뮬레이션 기능 분석 및 중단점 기능 하드웨어를 통해 실시간 디버깅

• 패키지 옵션 56 핀 RSH 매우 얇은 쿼드 플래트팩 (리드 없는) (VQFN) 64 핀 PAG 얇은 쿼드 플래트팩 (TQFP) 80 핀 PN 저 프로필 쿼드 플래트팩 (LQFP)

• 온도 옵션 T: 40 °C ~ 105 °C S: 40 °C ~ 125 °C Q: 40 °C ~ 125 °C (자동차용 AEC Q100 자격)

신청서

• 외부 에어컨

• 문 운영자 드라이브 제어

• DC/DC 변환기

• 인버터 및 모터 제어

• 탑재 (OBC) 및 무선 충전기

• 자동 분류 장비

• 직물 기계

• 용접 기계

• AC 충전소 (파일)

동전 충전소 (파일)

• EV 충전소 전원 모듈

• 무선 차량 충전 모듈

에너지 저장 전력 변환 시스템 (PCS)

• 마이크로 인버터

• 태양 에너지 최적화 장치

• 스트링 인버터

• AC 드라이브 제어 모듈

• 선형 모터 세그먼트 컨트롤러

• 세르보 드라이브 전력 스테이지 모듈

• AC 입력 BLDC 모터 드라이브

• DC 입력 BLDC 모터 드라이브

• 산업용 전류

• 3단계 UPS

• 상인 네트워크 및 서버 PSU

• 전기통신 직선제작기

설명

C2000TM 32비트 마이크로 컨트롤러는 산업용 모터 드라이브와 같은 실시간 제어 애플리케이션에서 폐쇄 루프 성능을 향상시키기 위해 처리, 감지 및 작동에 최적화되어 있습니다.태양광 인버터와 디지털 전력C2000 라인은 프리미엄 성능 MCU와 엔트리 성능 MCU를 포함한다.

마이크로 컨트롤러의 F2803x 가족은 C28x 코어와 제어법률 가속기 (CLA) 가 낮은 핀 카운트 장치에서 고도로 통합된 제어 주변 장치와 결합되어 있습니다.이 코드 가족은 이전 C28x 기반 코드와 호환됩니다., 또한 높은 수준의 아날로그 통합을 제공합니다.

내부 전압 조절기는 싱글 레일 동작을 허용한다. HRPWM에는 듀얼 엣지 제어 (주파수 변조) 를 허용하기 위해 개선이 이루어졌다.내부 10 비트 참조를 가진 아날로그 비교가 추가되었으며 PWM 출력을 제어하기 위해 직접 라우팅 할 수 있습니다.. ADC는 0에서 3.3V 고정 풀 스케일 범위로 변환하고 비율-메트릭 VREFHI/VREFLO 참조를 지원합니다. ADC 인터페이스는 낮은 오버헤드와 대기 시간을 위해 최적화되었습니다.

정보

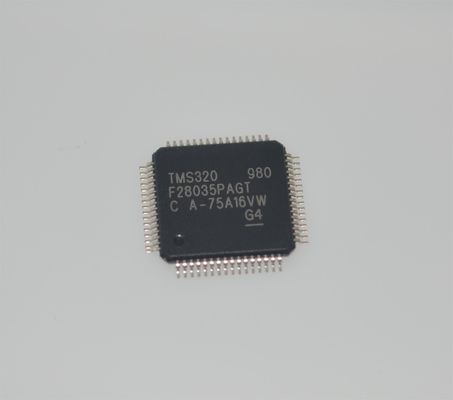

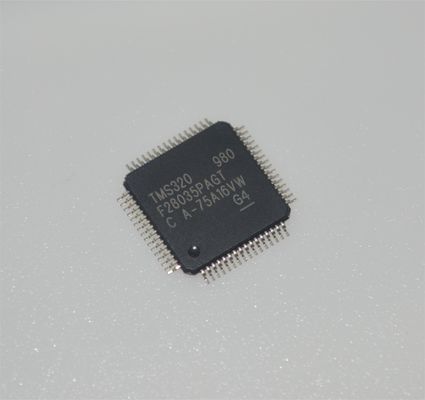

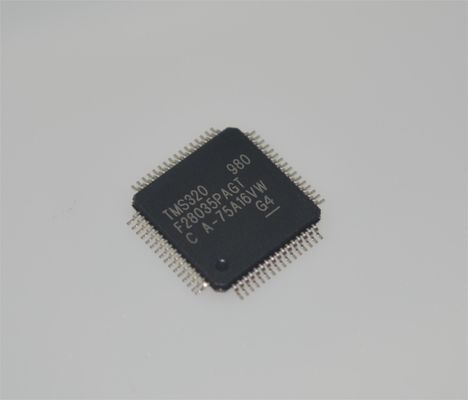

그림
