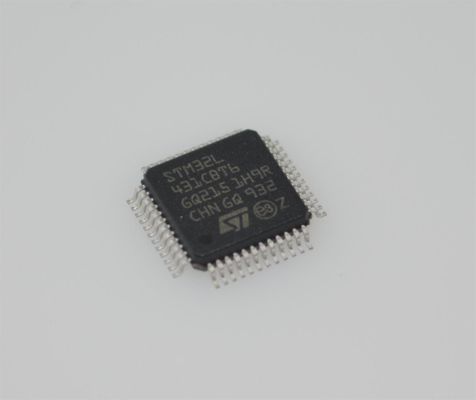

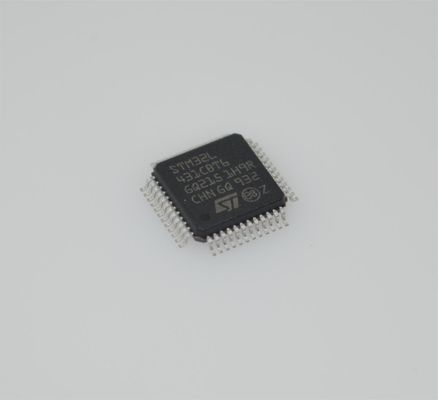

STM32L431CBT6 80MHz 코르텍스-M4 초저전력 MCU 128KB 플래시 64KB SRAM LQFP-48 1.71-3.6V -40°C ~ +125°C

STM32L431CBT6 80MHz Cortex-M4 초저전력 MCU 128KB 플래시 64KB SRAM LQFP-48 1.71-3.6V -40°C ~ +125°C

특징

• FlexPowerControl을 사용한 초저전력

– 1.71V ~ 3.6V 전원 공급

– -40°C ~ 85/105/125°C 온도 범위

– VBAT 모드에서 200 nA: RTC 및 32x32비트 백업 레지스터 공급

– 8 nA 셧다운 모드(5개의 웨이크업 핀)

– 28 nA 대기 모드(5개의 웨이크업 핀)

– RTC 포함 280 nA 대기 모드

– 1.0 µA Stop 2 모드, RTC 포함 1.28 µA

– 84 µA/MHz 실행 모드

– 일괄 획득 모드(BAM)

– Stop 모드에서 4 µs 웨이크업

– 브라운아웃 리셋(BOR)

– 상호 연결 매트릭스

• 코어: FPU, Adaptive 실시간 가속기(ART Accelerator™)가 있는 Armand® 32비트 Cortex®-M4 CPU로 플래시 메모리에서 0-대기 상태 실행 가능, 최대 80MHz 주파수, MPU, 100DMIPS 및 DSP 명령어

• 성능 벤치마크

– 1.25 DMIPS/MHz(Drystone 2.1)

– 273.55 CoreMark®(80MHz에서 3.42 CoreMark/MHz)

• 에너지 벤치마크

– 176.7 ULPBench® 점수

• 클럭 소스

– 4 ~ 48MHz 크리스탈 발진기

– RTC용 32kHz 크리스탈 발진기(LSE)

– 내부 16MHz 공장 트리밍 RC(±1%)

– 내부 저전력 32kHz RC(±5%)

– LSE에 의해 자동 트리밍된 내부 다중 속도 100kHz ~ 48MHz 발진기(±0.25% 정확도 이상)

– 클럭 복구 기능이 있는 내부 48MHz

– 시스템 클럭, 오디오, ADC용 2개의 PLL

• 최대 83개의 고속 I/O, 대부분 5V 내성 WLCSP49

• HW 캘린더, 알람 및 보정 기능이 있는 RTC

• 최대 21개의 정전식 감지 채널: 터치키, 선형 및 회전식 터치 센서 지원

• 11x 타이머: 1x 16비트 고급 모터 제어, 1x 32비트 및 2x 16비트 범용, 2x 16비트 기본, 2x 저전력 16비트 타이머(Stop 모드에서 사용 가능), 2x 워치독, SysTick 타이머

• 메모리

– 최대 256KB 단일 뱅크 플래시, 독점 코드 판독 보호

– 하드웨어 패리티 검사가 포함된 64KB SRAM

– 쿼드 SPI 메모리 인터페이스

• 풍부한 아날로그 주변 장치(독립 전원 공급)

– 1x 12비트 ADC 5 Msps, 하드웨어 오버샘플링으로 최대 16비트, 200 µA/Msps

– 2x 12비트 DAC 출력 채널, 저전력 샘플 앤 홀드

– 내장 PGA가 있는 1x 연산 증폭기

– 2x 초저전력 비교기

• 16x 통신 인터페이스

– 1x SAI(직렬 오디오 인터페이스)

– 3x I2C FM+(1Mbit/s), SMBus/PMBus

– 4x USART(ISO 7816, LIN, IrDA, 모뎀)

– 1x LPUART(Stop 2 웨이크업)

– 3x SPI(및 1x 쿼드 SPI)

– CAN(2.0B Active) 및 SDMMC 인터페이스

– SWPMI 단일 와이어 프로토콜 마스터 I/F

– IRTIM(적외선 인터페이스)

• 14채널 DMA 컨트롤러

• 진정한 난수 생성기

• CRC 계산 장치, 96비트 고유 ID

설명

STM32L431xx 장치는 최대 80MHz 주파수로 작동하는 고성능 Armand® Cortex®-M4 32비트 RISC 코어를 기반으로 하는 초저전력 마이크로컨트롤러입니다. Cortex-M4 코어는 모든 Armand® 단정밀도 데이터 처리 명령어 및 데이터 유형을 지원하는 부동 소수점 장치(FPU) 단정밀도를 특징으로 합니다. 또한 전체 DSP 명령어 세트와 애플리케이션 보안을 강화하는 메모리 보호 장치(MPU)를 구현합니다.

STM32L431xx 장치는 고속 메모리(최대 256Kbyte 플래시 메모리, 64Kbyte SRAM), 쿼드 SPI 플래시 메모리 인터페이스(모든 패키지에서 사용 가능) 및 두 개의 APB 버스, 두 개의 AHB 버스 및 32비트 멀티 AHB 버스 매트릭스에 연결된 광범위한 향상된 I/O 및 주변 장치를 내장합니다.

STM32L431xx 장치는 내장 플래시 메모리 및 SRAM에 대한 여러 보호 메커니즘을 내장합니다. 판독 보호, 쓰기 보호, 독점 코드 판독 보호 및 방화벽.

이 장치는 빠른 12비트 ADC(5 Msps), 두 개의 비교기, 하나의 연산 증폭기, 두 개의 DAC 채널, 내부 전압 레퍼런스 버퍼, 저전력 RTC, 하나의 범용 32비트 타이머, 모터 제어 전용 16비트 PWM 타이머, 네 개의 범용 16비트 타이머 및 두 개의 16비트 저전력 타이머를 제공합니다.

또한 최대 21개의 정전식 감지 채널을 사용할 수 있습니다.

또한 표준 및 고급 통신 인터페이스를 갖추고 있습니다.

• 3개의 I2C

• 3개의 SPI

• 3개의 USART 및 하나의 저전력 UART.

• 하나의 SAI(직렬 오디오 인터페이스)

• 하나의 SDMMC

• 하나의 CAN

• 하나의 SWPMI(단일 와이어 프로토콜 마스터 인터페이스)

STM32L431xx는 1.71 ~ 3.6V 전원 공급 장치에서 -40 ~ +85°C(+105°C 접합부), -40 ~ +105°C(+125°C 접합부) 및 -40 ~ +125°C(+130°C 접합부) 온도 범위에서 작동합니다. 포괄적인 절전 모드 세트를 통해 저전력 애플리케이션을 설계할 수 있습니다.

일부 독립 전원 공급 장치가 지원됩니다. ADC, DAC, OPAMP 및 비교기용 아날로그 독립 전원 공급 입력. VBAT 입력은 RTC 및 백업 레지스터를 백업할 수 있습니다.

STM32L431xx 제품군은 32핀에서 100핀 패키지까지 9개의 패키지를 제공합니다.

정보

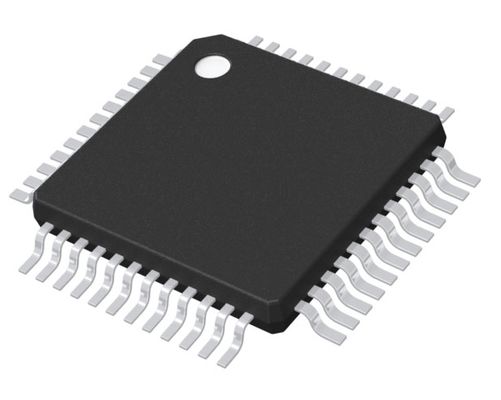

도면
