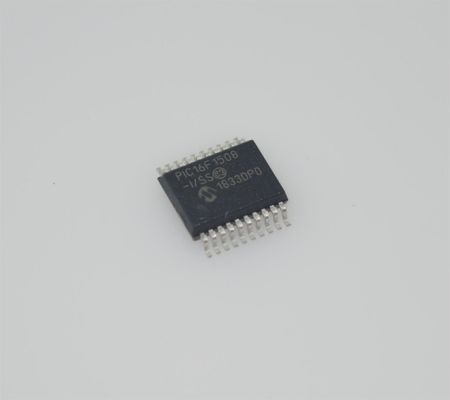

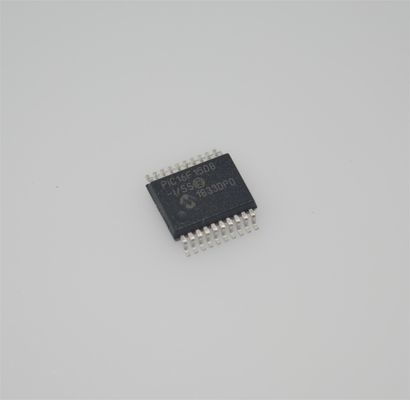

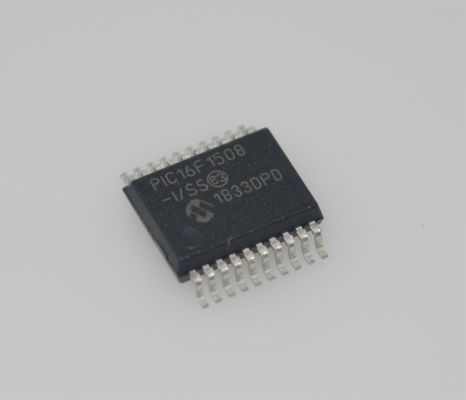

PIC16F1508-I/SS 20MHz 8비트 MCU 7KB 플래시 256B RAM 12비트 ADC SSOP-20 2-5.5V -40anddeg;C ~ +85anddeg;C
andnbsp;
특수 마이크로컨트롤러 기능:
andbull; 작동 전압 범위:
- 1.8V ~ 3.6V (PIC16LF1508/9)
- 2.3V ~ 5.5V (PIC16F1508/9)
andbull; 소프트웨어 제어 하의 자체 프로그래밍 가능
andbull; 전원 켜짐 리셋 (POR)
andbull; 전원 켜짐 타이머 (PWRT)
andbull; 프로그래밍 가능한 저전력 브라운아웃 리셋 (LPBOR)
andbull; 확장된 워치독 타이머 (WDT):
- 1ms ~ 256s의 프로그래밍 가능한 주기
andbull; 프로그래밍 가능한 코드 보호
andbull; 2개의 핀을 통한 In-Circuit Serial Programmingandtrade; (ICSPandtrade;)
andbull; 향상된 저전압 프로그래밍 (LVP)
andbull; 2개의 핀을 통한 In-Circuit Debug (ICD)
andbull; 절전 모드:
- 저전력 절전 모드
- 저전력 BOR (LPBOR)
andbull; 통합 온도 표시기
andbull; 128 바이트 고내구성 플래시
- 100,000회 쓰기 플래시 내구성 (최소)
andnbsp;
주변 장치 기능:
andbull; 아날로그-디지털 변환기 (ADC):
- 10비트 해상도
- 12개의 외부 채널
- 3개의 내부 채널:
andnbsp; - 고정 전압 레퍼런스
andnbsp; - 디지털-아날로그 변환기 (DAC)
andnbsp; - 온도 표시기 채널
- 자동 획득 기능
- 절전 중 변환 가능
andbull; 5비트 디지털-아날로그 변환기 (DAC):
- 외부에서 사용 가능
- 양의 레퍼런스 선택
- 비교기 및 ADC에 대한 내부 연결
andbull; 2개의 비교기:
- 레일-투-레일 입력
- 전원 모드 제어
- 소프트웨어 제어 가능한 히스테리시스
andbull; 전압 레퍼런스:
- 1.024V 고정 전압 레퍼런스 (FVR) (1x, 2x 및 4x 게인 출력 레벨)
andbull; 18개의 I/O 핀 (1개의 입력 전용 핀):
- 고전류 싱크/소스 25mA/25mA
- 개별적으로 프로그래밍 가능한 약한 풀업
- 개별적으로 프로그래밍 가능한
andnbsp; 변경 시 인터럽트 (IOC) 핀
andbull; 타이머0: 8비트 타이머/카운터 (8비트 프로그래밍 가능한 프리 스케일러 포함)
andbull; 향상된 타이머1:
- 프리 스케일러가 있는 16비트 타이머/카운터
- 외부 게이트 입력 모드
andbull; 타이머2: 8비트 타이머/카운터 (8비트 주기 레지스터, 프리 스케일러 및 포스트 스케일러 포함)
andbull; 4개의 10비트 PWM 모듈
andbull; SPI 및 I2C를 갖춘 마스터 동기 직렬 포트 (MSSP):
- 7비트 주소 마스킹
- SMBus/PMBusandtrade; 호환성
andbull; 향상된 범용 동기식 비동기식 수신기 송신기 (EUSART)
- RS-232, RS-485 및 LIN 호환
- 자동 보드 감지
- 시작 시 자동 절전 해제
andbull; 4개의 구성 가능한 논리 셀 (CLC) 모듈:
- 16개의 선택 가능한 입력 소스 신호
- 모듈당 4개의 입력
- 조합/순차 논리/상태/클럭 기능의 소프트웨어 제어
- AND/OR/XOR/D 플립/D 래치/SR/JK
- 외부 및 내부 소스의 입력
- 핀 및 주변 장치에 사용 가능한 출력
- 절전 중 작동
andbull; 수치 제어 발진기 (NCO):
- 20비트 누산기
- 16비트 증가
- 진정한 선형 주파수 제어
- 고속 클럭 입력
- 선택 가능한 출력 모드
andnbsp; - 고정 듀티 사이클 (FDC) 모드
andnbsp; - 펄스 주파수 (PF) 모드
andbull; 보완 파형 생성기 (CWG):
- 8개의 선택 가능한 신호 소스
- 선택 가능한 하강 및 상승 에지 데드 밴드 제어
- 극성 제어
- 4개의 자동 종료 소스
- 여러 입력 소스: PWM, CLC, NCO
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
andnbsp;
|
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
DigiKey 프로그래밍 가능
|
확인됨
|
andnbsp;
|
|
코어 프로세서
|
PIC
|
andnbsp;
|
|
코어 크기
|
8비트
|
andnbsp;
|
|
속도
|
20MHz
|
andnbsp;
|
|
연결성
|
I2C, LINbus, SPI, UART/USART
|
andnbsp;
|
|
주변 장치
|
브라운아웃 감지/리셋, POR, PWM, WDT
|
andnbsp;
|
|
I/O 수
|
17
|
andnbsp;
|
|
프로그램 메모리 크기
|
andnbsp;
|
|
|
프로그램 메모리 유형
|
FLASH
|
andnbsp;
|
|
EEPROM 크기
|
-
|
andnbsp;
|
|
RAM 크기
|
256 x 8
|
andnbsp;
|
|
전압 - 공급 (Vcc/Vdd)
|
2.3V ~ 5.5V
|
andnbsp;
|
|
데이터 변환기
|
A/D 12x10b; D/A 1x5b
|
andnbsp;
|
|
발진기 유형
|
내부
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
공급업체 장치 패키지
|
20-SSOP
|
andnbsp;
|
|
패키지 / 케이스
|
20-SSOP (0.209", 5.30mm 너비)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
