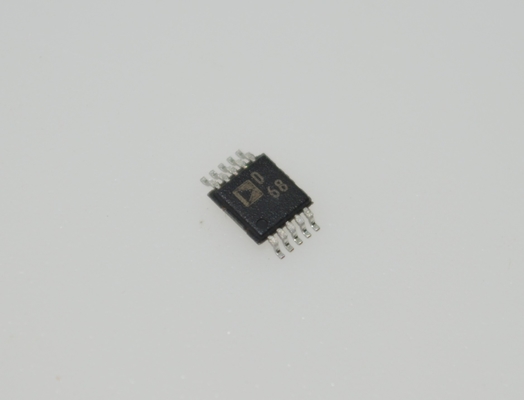

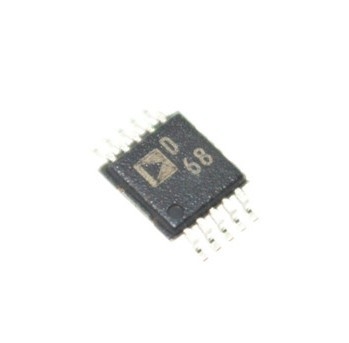

AD9833BRMZ
andnbsp;
특징
디지털 프로그래밍 가능한 주파수 및 위상 12.65mW 전력 소비 (3V, 0MHz ~ 12.5MHz 출력 주파수 범위) 28비트 해상도: 25MHz 기준 클럭에서 0.1Hz 사인파, 삼각파 및 구형파 출력 2.3V ~ 5.5V 전원 공급 외부 부품 불필요 3선 SPI 인터페이스 확장 온도 범위: -40°C ~ +105°C 전원 끄기 옵션 10핀 MSOP 패키지 자동차 애플리케이션용 AEC-Q100 인증
andnbsp;
응용 분야
주파수 자극/파형 생성 액체 및 가스 흐름 측정 감각 응용 분야: 근접, 움직임 및 결함 감지 라인 손실/감쇠 테스트 및 의료 장비 스윕/클럭 생성기 시간 영역 반사계 (TDR) 응용 분야
andnbsp;
일반 설명
AD9833은 사인파, 삼각파 및 구형파 출력을 생성할 수 있는 저전력, 프로그래밍 가능한 파형 생성기입니다. 파형 생성은 다양한 유형의 감지, 작동 및 시간 영역 반사계 (TDR) 응용 분야에 필요합니다. 출력 주파수와 위상은 소프트웨어로 프로그래밍 가능하여 쉽게 조정할 수 있습니다. 외부 부품이 필요하지 않습니다. 주파수 레지스터는 28비트 폭입니다. 25MHz 클럭 속도에서는 0.1Hz의 해상도를 얻을 수 있으며, 1MHz 클럭 속도에서는 AD9833을 0.004Hz 해상도로 조정할 수 있습니다.
AD9833은 3선 직렬 인터페이스를 통해 기록됩니다. 이 직렬 인터페이스는 최대 40MHz의 클럭 속도로 작동하며 DSP 및 마이크로컨트롤러 표준과 호환됩니다. 이 장치는 2.3V ~ 5.5V의 전원 공급 장치로 작동합니다.
AD9833에는 전원 끄기 기능 (SLEEP)이 있습니다. 이 기능을 사용하면 사용하지 않는 장치 섹션의 전원을 꺼서 부품의 전류 소비를 최소화할 수 있습니다. 예를 들어, 클럭 출력이 생성될 때 DAC의 전원을 끌 수 있습니다.
AD9833은 10핀 MSOP 패키지로 제공됩니다.
andnbsp;
정보
|
카테고리
|
집적 회로 (IC)
인터페이스
직접 디지털 합성 (DDS)
|
andnbsp;
|
|
제조업체
|
Analog Devices Inc.
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
해상도 (비트)
|
10 b
|
andnbsp;
|
|
마스터 fclk
|
25 MHz
|
andnbsp;
|
|
튜닝 워드 폭 (비트)
|
28 b
|
andnbsp;
|
|
전압 - 공급
|
2.3V ~ 5.5V
|
andnbsp;
|
|
작동 온도
|
-40°C ~ 105°C
|
andnbsp;
|
|
등급
|
-
|
andnbsp;
|
|
자격
|
-
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|

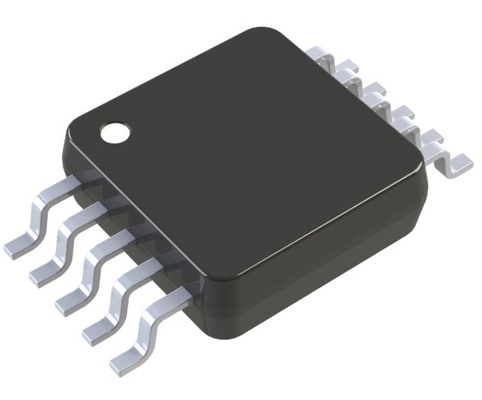

패키지 / 케이스
|
10-TFSOP, 10-MSOP (0.118andquot;, 3.00mm 너비)
|
andnbsp;
|
|
공급업체 장치 패키지
|
10-MSOP
|
andnbsp;
|
|
기본 제품 번호
|
AD9833
|
