제품 상세 정보:
결제 및 배송 조건:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| 강조하다: | AON7534 N 채널 MOSFET,연속 60A MOSFET,30V N 채널 MOSFET |
||

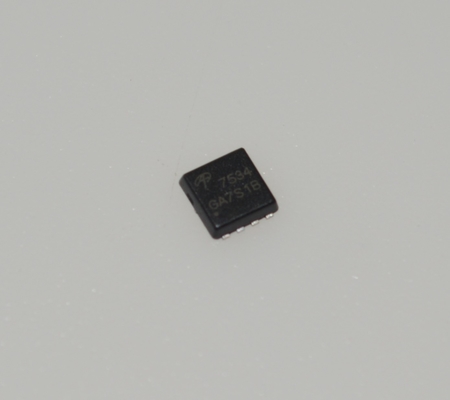

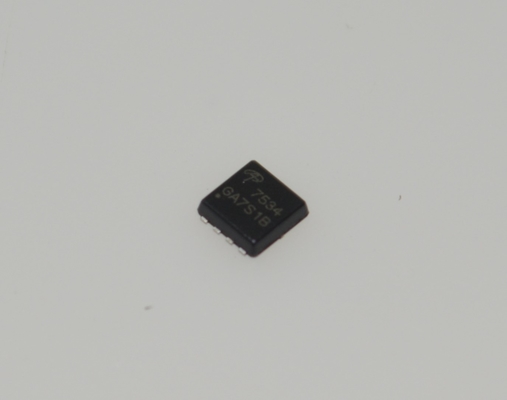

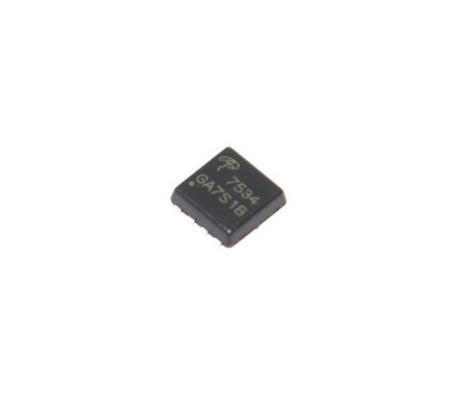

AON7534 30V N-채널 MOSFET 10.5mandOmega; Rds(on) 60A 연속 DFN5x6-8L -55anddeg;C ~ +175anddeg;C AEC-Q101
andnbsp;
일반 설명
andbull; 트렌치 파워 MOSFET 기술
andbull; 4.5VGS에서 매우 낮은 RDS(on)
andbull; 낮은 게이트 전하
andbull; 높은 전류 처리 능력
andbull; RoHS 및 할로겐 프리 준수
andnbsp;
응용 분야
andbull; 컴퓨팅, 서버 및 POL의 DC/DC 컨버터
andbull; 통신 및 산업 분야의 절연 DC/DC 컨버터
andnbsp;
특징
고효율 전력 스위칭
andnbsp; 30V 드레인-소스 전압: 12V/24V 전력 시스템에 적합
andnbsp; 60A 연속 전류 (100A 펄스): 고전력 부하 구동 지원
초저 전도 손실
andnbsp; Rds(on)= 10.5m2 (Vgs=10V): 전력 손실 최소화, 효율성 향상
고주파 스위칭 최적화
andnbsp; 낮은 게이트 전하 (Qg=38nC): 고주파 PWM 제어 (최대 1MHz) 가능
andnbsp; 빠른 스위칭: 상승/하강 시간 <20ns
신뢰성 및 보호
andnbsp; 100% 애벌런치 테스트: 극한 조건에서 안정성 보장
AEC-Q101 인증: 자동차 등급 신뢰성 표준 충족
andnbsp;

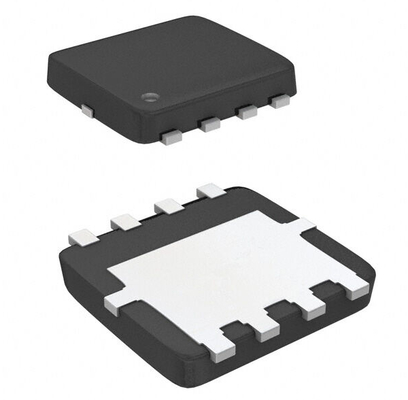

최고의 전력 밀도: DFN5x6-8L 패키지는 TO-220보다 80% 작음
우수한 효율성: 15mQ MOSFETS 대비 30% 낮은 전도 손실
넓은 온도 범위: 가혹한 환경을 위한 -55'C ~ +175'C
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 and 릴 (TR)
컷 테이프 (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
새로운 설계에 적합하지 않음
|
andnbsp;
|
|
FET 유형
|
andnbsp;
|
|
|
기술
|
andnbsp;
|
|
|
드레인-소스 전압 (Vdss)
|
30 V
|
andnbsp;
|
|
전류 - 연속 드레인 (Id) @ 25anddeg;C
|
andnbsp;
|
|
|
구동 전압 (최대 Rds On, 최소 Rds On)
|
4.5V, 10V
|
andnbsp;
|
|
Rds On (최대) @ Id, Vgs
|
5mOhm @ 20A, 10V
|
andnbsp;
|
|
Vgs(th) (최대) @ Id
|
2.2V @ 250andmicro;A
|
andnbsp;
|
|
게이트 전하 (Qg) (최대) @ Vgs
|
22 nC @ 10 V
|
andnbsp;
|
|
Vgs (최대)
|
andplusmn;20V
|
andnbsp;
|
|
입력 커패시턴스 (Ciss) (최대) @ Vds
|
1037 pF @ 15 V
|
andnbsp;
|
|
FET 특징
|
-
|
andnbsp;
|
|
전력 소모 (최대)
|
3W (Ta), 23W (Tc)
|
andnbsp;
|
|
작동 온도
|
-55anddeg;C ~ 150anddeg;C (TJ)
|
andnbsp;
|
|
등급
|
-
|
andnbsp;
|
|
자격
|
-
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
공급업체 장치 패키지
|
8-DFN-EP (3x3)
|
andnbsp;
|
|
패키지 / 케이스
|
andnbsp;
|
|
|
기본 제품 번호
|
andnbsp;
도면
