| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 1nA 바이어스 전류 계측 증폭기,AD822ARZ,AD822ARZ 계측 증폭기 |
||

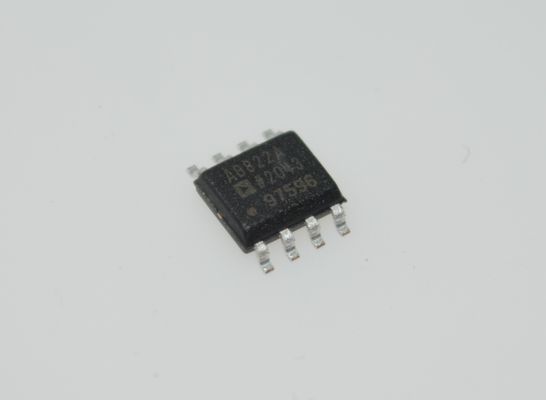

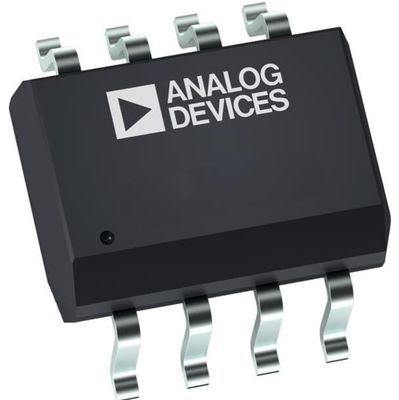

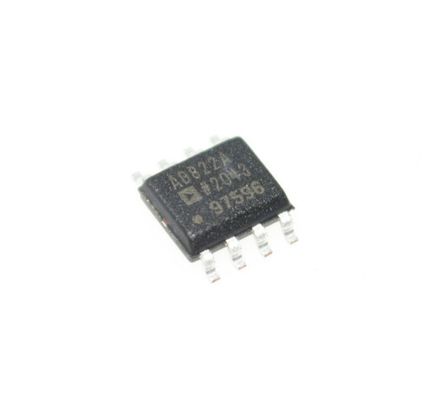

AD822ARZ 정밀 계측 증폭기 1nA 바이어스 전류 0.3andmu;V/anddeg;C 드리프트 SOIC-8 2.2-18V -40anddeg;C ~ +125anddeg;C
andnbsp;
특징
진정한 단일 전원 공급 장치 작동
andnbsp; 출력은 레일 투 레일로 스윙
andnbsp; 입력 전압 범위는 접지 이하로 확장
andnbsp; 5V ~ 30V의 단일 전원 공급 장치 기능
andnbsp; andplusmn;2.5V ~ andplusmn;15V의 이중 전원 공급 장치 기능
높은 부하 구동
andnbsp; 350pF, G = +1의 정전 용량 부하 구동
andnbsp; 최소 출력 전류 15mA
저전력에 대한 우수한 AC 성능
andnbsp; 증폭기당 최대 800 andmicro;A의 정지 전류
andnbsp; 단위 이득 대역폭: 1.8MHz
andnbsp; 슬루율 3V/andmu;s
우수한 DC 성능
andnbsp; 최대 800 andmicro;V의 입력 오프셋 전압
andnbsp; 2 andmicro;V/anddeg;C 일반 오프셋 전압 드리프트
andnbsp; 최대 25pA의 입력 바이어스 전류
낮은 노이즈
andnbsp; 10kHz에서 13 nV/andradic;Hz
andnbsp; 위상 반전 없음
andnbsp;
응용 분야
배터리 구동 정밀 계측
포토다이오드 프리앰프
액티브 필터
12비트 ~ 14비트 데이터 수집 시스템
의료 계측
저전력 레퍼런스 및 레귤레이터
andnbsp;
일반 설명
AD822는 5V ~ 30V의 단일 전원 공급 장치 또는 andplusmn;2.5V ~ andplusmn;15V의 이중 전원 공급 장치에서 작동할 수 있는 이중 정밀 저전력 FET 입력 연산 증폭기입니다. 진정한 단일 전원 공급 장치 기능을 갖추고 있으며, 입력 전압 범위가 음의 레일 아래로 확장되어 단일 전원 공급 장치 모드에서 접지 이하의 입력 신호를 수용할 수 있습니다. 출력 전압 스윙은 각 레일의 10mV 이내로 확장되어 최대 출력 동적 범위를 제공합니다.
최대 800 andmicro;V의 오프셋 전압, 2 andmicro;V/anddeg;C의 오프셋 전압 드리프트, 25pA 미만의 입력 바이어스 전류 및 낮은 입력 전압 노이즈는 최대 기가옴의 소스 임피던스로 DC 정밀도를 제공합니다. 1.8MHz 단위 이득 대역폭, 10kHz에서 -93dB 총 고조파 왜곡(THD) 및 3V/andmicro;s 슬루율은 증폭기당 800 andmicro;A의 낮은 공급 전류로 제공됩니다.
andnbsp;
정보
|
카테고리
|
집적 회로(IC)
선형
증폭기
계측, 연산 증폭기, 버퍼 증폭기
|
andnbsp;
|
|
제조사
|
Analog Devices Inc.
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
증폭기 유형
|
표준(범용)
|
andnbsp;
|
|
회로 수
|
2
|
andnbsp;
|
|
출력 유형
|
레일 투 레일
|
andnbsp;
|
|
슬루율
|
3V/andmicro;s
|
andnbsp;
|
|
이득 대역폭 곱
|
1.9MHz
|
andnbsp;
|
|
-3db 대역폭
|
1.9MHz
|
andnbsp;
|
|
전류 - 입력 바이어스
|
2pA
|
andnbsp;
|
|
전압 - 입력 오프셋
|
400 andmicro;V
|
andnbsp;
|
|
전류 - 공급
|
1.24mA
|
andnbsp;
|
|
전류 - 출력/채널
|
20mA
|
andnbsp;
|
|
전압 - 공급 범위(최소)
|
5V
|
andnbsp;
|
|
전압 - 공급 범위(최대)
|
30V
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
패키지/케이스
|
8-SOIC(0.154andquot;, 3.90mm 너비)
|
andnbsp;
|
|
공급업체 장치 패키지
|
8-SOIC
|
andnbsp;
|
|
기본 제품 번호
|
AD822
|
