제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 스텝 업, 스텝 다운 | 출력 구성: | 긍정적이거나 부정적인 |
|---|---|---|---|
| 토폴로지: | 벅, 부스트 | 출력 유형: | 조절할 수 있는 |
| 출력 수: | 1 | ||
| 강조하다: | 산업용 16비트 ADC,AD9467BCPZ-250,AD9467BCPZ-250 ADC |
||

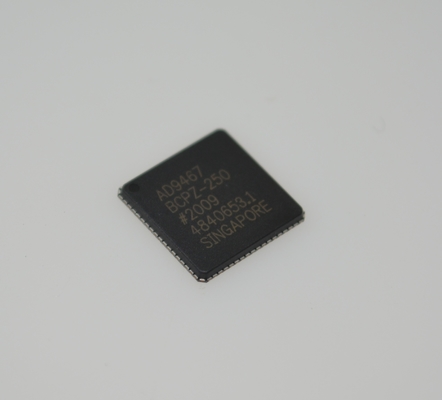

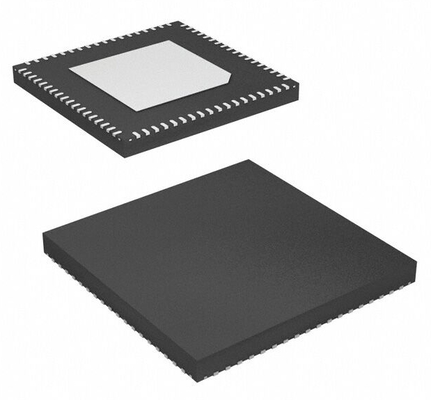

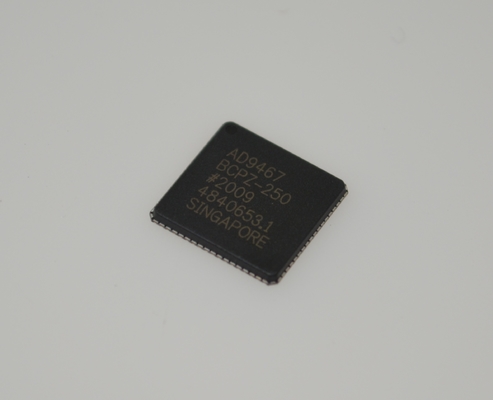

AD9467BCPZ-250 16비트 250MSPS ADC 80dB SNR 1.8V 전원 LVDS 출력 LFCSP-64 -40°C ~ +85°C 산업 등급
특징
► 250 MSPS에서 210 MHz까지 75.5 dBFS SNR
► 250 MSPS에서 300 MHz까지 90 dBFS SFDR
► 250 MSPS에서 170 MHz에서 SFDR
► -1 dBFS에서 92 dBFS
► -2 dBFS에서 100 dBFS
► 60 fs rms 지터
► 250 MSPS에서 뛰어난 선형성
► DNL = ±0.5 LSB (일반)
► INL = ±3.5 LSB (일반)
► 2 V p-p ~ 2.5 V p-p (기본값) 차동 전체 스케일 입력 (프로그래밍 가능)
► 통합 입력 버퍼
► 외부 레퍼런스 지원 옵션
► 클럭 듀티 사이클 안정기
► 출력 클럭 사용 가능
► 직렬 포트 제어
► 내장형 선택 가능한 디지털 테스트 패턴 생성
► 선택 가능한 출력 데이터 형식
► LVDS 출력 (ANSI-644 호환)
► 1.8 V 및 3.3 V 전원 작동
응용 분야
► 멀티캐리어, 멀티모드 셀룰러 수신기
► 안테나 어레이 위치 지정
► 전력 증폭기 선형화
► 광대역 무선
► 레이더
► 적외선 이미징
► 통신 계측
일반 설명
AD9467은 16비트, 모놀리식, IF 샘플링 아날로그-디지털 변환기(ADC)입니다. 광대역폭 및 사용 편의성을 위해 고성능에 최적화되었습니다. 이 제품은 250 MSPS 변환 속도로 작동하며 높은 동적 범위를 필요로 하는 무선 수신기, 계측 및 테스트 장비용으로 설계되었습니다.
ADC는 1.8 V 및 3.3 V 전원 공급 장치와 전체 성능 작동을 위한 저전압 차동 입력 클럭이 필요합니다. 많은 응용 분야에서 외부 레퍼런스 또는 드라이버 구성 요소가 필요하지 않습니다. 데이터 출력은 LVDS 호환(ANSI-644 호환)이며 짧은 트레이스 거리에 필요한 전체 전류를 줄이는 수단을 포함합니다.
새로운 출력 비트를 신호하기 위해 출력에서 데이터를 캡처하기 위한 데이터 클럭 출력(DCO)이 제공됩니다.
SPI를 통해 지원되는 내부 전원 끄기 기능은 일반적으로 비활성화되었을 때 5mW 미만을 소비합니다.
선택적 기능을 통해 사용자는 입력 범위, 데이터 형식 선택 및 출력 데이터 테스트 패턴을 포함한 다양한 선택 가능한 작동 조건을 구현할 수 있습니다.
AD9467은 -40°C ~ +85°C 산업 온도 범위에서 지정된 Pb-free, 72핀 LFCSP로 제공됩니다.
제품 하이라이트
1. SFDR을 개선하는 데 사용되는 IF 최적화 기능.
2. 멀티캐리어, 멀티모드 3G 및 4G 셀룰러 기지국 수신기 등 IF 샘플링 응용 분야에 대한 뛰어난 SFDR 성능.
3. 사용 편의성: 온칩 레퍼런스, 높은 입력 임피던스 버퍼, 조정 가능한 아날로그 입력 범위 및 데이터 캡처를 단순화하는 출력 클럭.
4. Pb-free, 72핀 LFCSP 패키지로 포장.
5. 클럭 듀티 사이클 안정기(DCS)는 광범위한 입력 클럭 펄스 폭에서 전체 ADC 성능을 유지합니다.
6. 표준 직렬 포트 인터페이스(SPI)는 데이터 형식 지정(오프셋 바이너리, 2의 보수 또는 그레이 코딩)과 같은 다양한 제품 기능 및 기능을 지원합니다.
정보
|
카테고리
|
집적 회로(IC)
데이터 수집
아날로그-디지털 변환기(ADC)
|
|
|
제조업체
|
Analog Devices Inc.
|
|
|
시리즈
|
-
|
|
|
포장
|
트레이
|
|
|
부품 상태
|
활성
|
|
|
비트 수
|
16
|
|
|
샘플링 속도(초당)
|
250M
|
|
|
입력 수
|
1
|
|
|
입력 유형
|
차동, 단일 종단
|
|
|
데이터 인터페이스
|
LVDS - 병렬
|
|
|
구성
|
ADC
|
|
|
비율 - S/H:ADC
|
-
|
|
|
A/D 변환기 수
|
1
|
|
|
아키텍처
|
파이프라인
|
|
|
레퍼런스 유형
|
외부, 내부
|
|
|
전압 - 공급, 아날로그
|
1.8V, 3.3V
|
|
|
전압 - 공급, 디지털
|
1.7V ~ 1.9V
|
|
|
기능
|
-
|
|
|
작동 온도
|
-40°C ~ 85°C
|
|
|
패키지 / 케이스
|
72-VFQFN 노출 패드, CSP
|
|
|
공급업체 장치 패키지
|
72-LFCSP-VQ(10x9.75)
|
|
|
장착 유형
|
표면 실장
|
|
|
기본 제품 번호
|
AD9467
|
도면
