제품 상세 정보:
결제 및 배송 조건:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| 강조하다: | ADN8834ACPZ-R7 I2C 인터페이스를 가진 TEC 컨트롤러,3A TEC 제어기 ±2.5°C 안정성,LFCSP-32 TEC 컨트롤러 2.7-5.5V 공급 |
||
ADN8834ACPZ-R7 3A TEC 컨트롤러 및 plusmn;2.5anddeg;C 안정성 2.7~5.5V 공급 I2C 인터페이스 LFCSP-32 -40anddeg;C ~ +85anddeg;C
andnbsp;
특징
► 특허받은 고효율 단일 인덕터 아키텍처
► TEC 컨트롤러를 위한 낮은 RDSON MOSFET 통합
► TEC 전압 및 전류 작동 모니터링
► 외부 감지 저항이 필요하지 않습니다.
► 독립적인 TEC 가열 및 냉각 전류 제한 설정
► 프로그래밍 가능한 최대 TEC 전압
► 2.0MHz PWM 드라이버 스위칭 주파수
► 외부 동기화
► 통합형 제로 드리프트 레일 투 레일 초퍼 증폭기 2개
► NTC 또는 RTD 열 센서 가능
► 1% 정확도의 2.50V 기준 출력
► 온도 잠금 표시기
► 25볼, 2.5mm 및 여러 번 사용 가능; 2.5mm WLCSP 또는 24리드, 4mm 및 시간; 4mm LFCSP
► 자동차 애플리케이션에 대한 AEC-Q100 인증
andnbsp;
애플리케이션
► TEC 온도 조절
► 광학 모듈
► 광섬유 증폭기
► 광 네트워킹 시스템
► TEC 온도 제어가 필요한 기기
andnbsp;
일반 설명
ADN88341은 TEC 컨트롤러가 통합된 모놀리식 TEC 컨트롤러입니다. 이 장치에는 선형 전력 스테이지, 펄스 폭 변조(PWM) 전력 스테이지, 제로 드리프트 레일-투-레일 연산 증폭기 2개가 있습니다. 선형 컨트롤러는 PWM 드라이버와 함께 작동하여 H 브리지 구성에서 내부 전력 MOSFET을 제어합니다. ADN8834는 열 센서 피드백 전압을 측정하고 통합 연산 증폭기를 PID(비례 적분 미분) 보상기로 사용하여 신호를 조절함으로써 TEC를 통해 전류를 구동하여 TEC 모듈에 연결된 레이저 다이오드 또는 수동 부품의 온도를 프로그래밍된 목표 온도로 설정합니다.
ADN8834는 NTC(부온도 계수) 서미스터와 PTC(정온도 계수) 저항 온도 감지기(RTD)를 지원합니다. 목표 온도는 디지털-아날로그 변환기(DAC) 또는 외부 저항 분배기로부터의 아날로그 전압 입력으로 설정됩니다.
ADN8834의 온도 제어 루프는 내장된 제로 드리프트 초퍼 증폭기를 활용하는 PID 보상을 통해 안정화됩니다. 내부 2.50V 기준 전압은 1%의 정확한 출력과 nbsp를 제공합니다. 이는 가열 및 냉각 모드 모두에 대한 최대 TEC 전류 및 전압 제한을 프로그래밍하기 위해 서미스터 온도 감지 브리지와 전압 분배기 네트워크를 바이어스하는 데 사용됩니다. 제로 드리프트 초퍼 증폭기를 사용하면 자율 아날로그 온도 제어 루프를 통해 매우 우수한 장기 온도 안정성이 유지됩니다.
andnbsp;
정보
|
범주
|
andnbsp;
|
|
|
제조업체
|
아날로그 디바이스 주식회사
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 및 앰프; 릴(TR)
컷테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품현황
|
활동적인
|
andnbsp;
|
|
응용
|
열전냉각기
|
andnbsp;
|
|
현재 - 공급
|
3.3mA
|
andnbsp;
|
|
전압 - 공급
|
2.7V ~ 5.5V
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
패키지/케이스
|
24-WFQFN 노출형 패드, CSP
|
andnbsp;
|
|
공급자 장치 패키지
|
24-LFCSP(4x4)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
andnbsp;

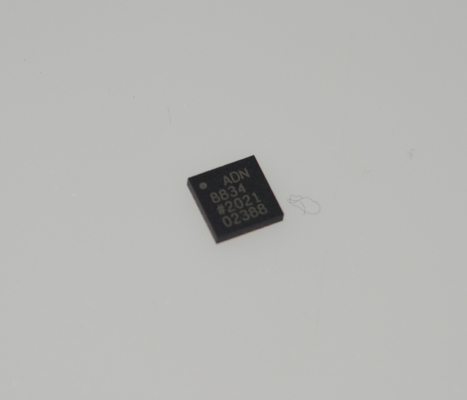

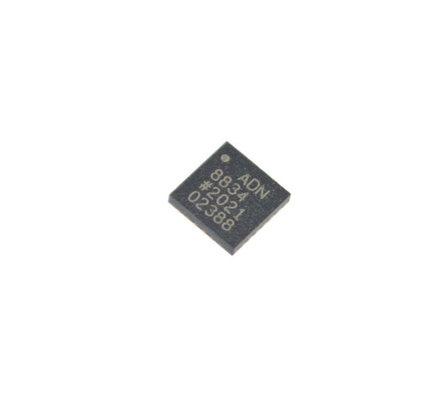

그림
