제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | 융통성 있는 시계의 고속 DAC,2.5 GSPS 고속 DAC,AD9747BCPZ |
||

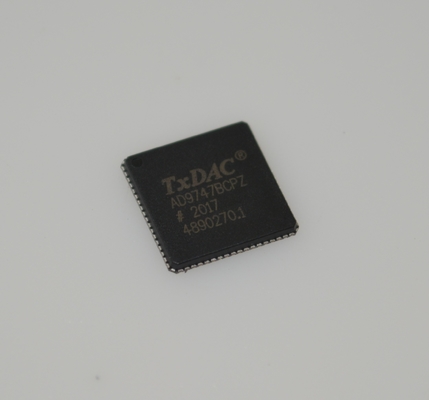

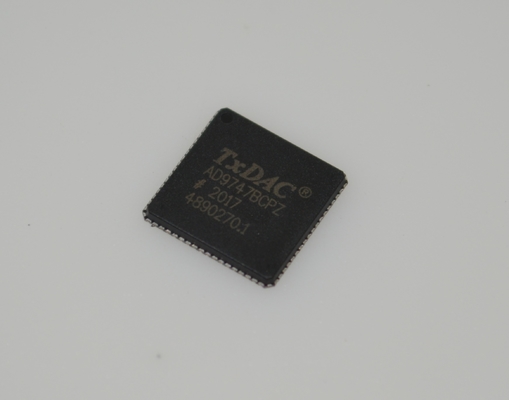

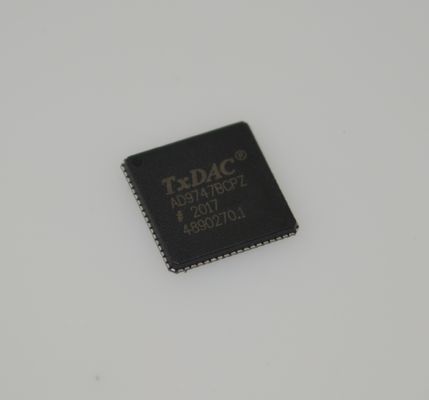

AD9747BCPZ 14비트 2.5 GSPS 고속 DAC, 저전력 LVDS 입력, 우수한 SFDR, 유연한 클럭킹, 광대역폭 및 산업용 온도 범위
특징
높은 동적 범위, 듀얼 DAC
낮은 노이즈 및 상호 변조 왜곡
단일 캐리어 WCDMA ACLR = 61.44MHz IF에서 80dBc
혁신적인 스위칭 출력 스테이지는 나이퀴스트 주파수 이상에서 사용 가능한 출력을 허용합니다.
듀얼 포트 또는 선택적 인터리브 단일 포트 작동을 갖춘 LVCMOS 입력
차동 아날로그 전류 출력은 8.6mA ~ 31.7mA 풀 스케일로 프로그래밍 가능
외부 오프셋 널링을 위한 소스/싱크 기능을 갖춘 보조 10비트 전류 DAC
내부 1.2V 정밀 기준 전압 소스
1.8V 및 3.3V 전원에서 작동
315mW 전력 소비
소형 풋프린트, Pb-free, 72핀 LFCSP
응용 분야
무선 인프라: WCDMA, CDMA2000, TD-SCDMA, WiMAX
광대역 통신: LMDS/MMDS, 지점 간
계측: RF 신호 발생기, 임의 파형 발생기
일반 설명
AD9741/AD9743/AD9745/AD9746/AD9747은 8-/10-/12-/14-/16비트 해상도와 최대 250MSPS의 샘플 속도를 가진 핀 호환, 고동적 범위, 듀얼 디지털-아날로그 변환기(DAC)입니다. 이 장치는 이득 및 오프셋 보상과 같은 직접 변환 전송 응용 분야를 위한 특정 기능을 포함하며 ADL5370과 같은 아날로그 직교 변조기와 원활하게 인터페이스합니다.
독점적인 동적 출력 아키텍처는 기본 주파수에서 이미지 주파수로 에너지를 이동시켜 나이퀴스트 이상에서도 아날로그 출력을 합성할 수 있도록 합니다. 직렬 주변 장치 인터페이스(SPI) 포트를 통해 전체 프로그래밍이 제공됩니다. 또한 컨트롤러가 없는 응용 분야를 위해 일부 핀 프로그래밍 가능한 기능이 제공됩니다.
제품 하이라이트
낮은 노이즈 및 상호 변조 왜곡(IMD)은 광대역 신호의 고품질 합성을 가능하게 합니다.
향상된 동적 성능을 위한 독점적인 스위칭 출력.
프로그래밍 가능한 전류 출력 및 듀얼 보조 DAC는 유연성과 시스템 향상을 제공합니다.
정보
|
카테고리
|
|
|
|
제조업체
|
Analog Devices Inc.
|
|
|
시리즈
|
-
|
|
|
포장
|
트레이
|
|
|
부품 상태
|
활성
|
|
|
DigiKey 프로그래밍 가능
|
확인되지 않음
|
|
|
비트 수
|
16
|
|
|
D/A 변환기 수
|
2
|
|
|
정착 시간
|
-
|
|
|
출력 유형
|
전류 - 버퍼되지 않음
|
|
|
차동 출력
|
예
|
|
|
데이터 인터페이스
|
병렬
|
|
|
참조 유형
|
외부, 내부
|
|
|
전압 - 공급, 아날로그
|
3.13V ~ 3.47V
|
|
|
전압 - 공급, 디지털
|
1.7V ~ 1.9V, 3.13V ~ 3.47V
|
|
|
INL/DNL (LSB)
|
±4, ±2
|
|
|
아키텍처
|
쿼드 스위치
|
|
|
작동 온도
|
-40°C ~ 85°C
|
|
|

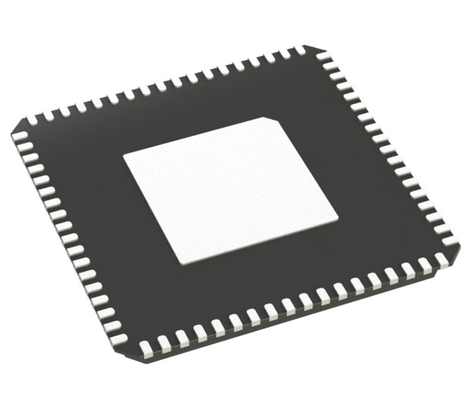

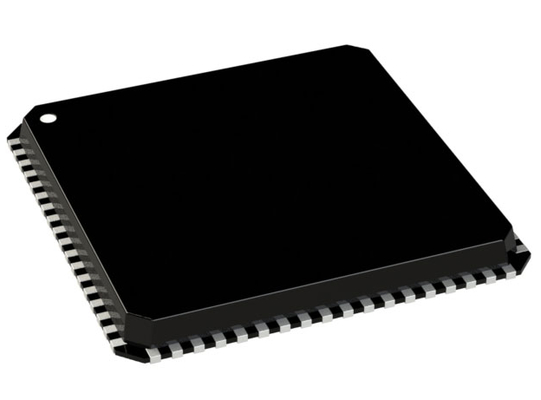

패키지 / 케이스
|
72-VFQFN 노출 패드, CSP
|
|
|
공급업체 장치 패키지
|
72-LFCSP-VQ (10x10)
|
|
|
장착 유형
|
표면 실장
|
|
|
기본 제품 번호
|
도면
