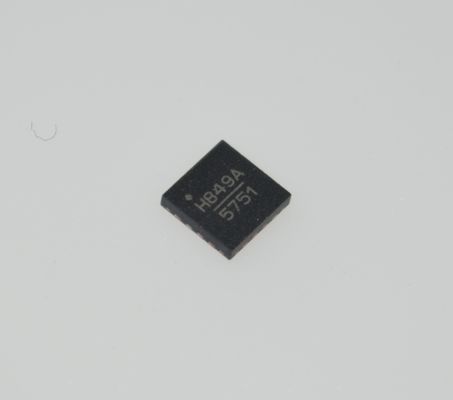

HMC849ALP4CE 24Gbps 고속 SPDT 스위치, 낮은 삽입 손실, 3.3V/5V 작동, 광대역, 높은 절연, 빠른 스위칭 및 ESD 보호
특징
높은 절연: 최대 60dB
단일 양극 제어: 0/+3V ~ +5V
높은 입력 IP3: +52dBm
비반사 설계
“모두 꺼짐” 상태
16 리드 4x4 mm QFN 패키지: 16 mm²
일반적인 응용 분야
HMC849ALP4CE는 다음에 이상적입니다:
• 셀룰러/4G 인프라
• WiMAX, WiBro 및 고정 무선
• 자동차 텔레매틱스
• 이동 무선
• 테스트 장비
일반 설명
HMC849ALP4CE는 저렴한 무연 표면 실장 패키지에 있는 고절연 비반사 DC ~ 6GHz GaAs pHEMT SPDT 스위치입니다. 이 스위치는 최대 60dB의 절연, 낮은 0.8dB 삽입 손실 및 +52dBm 입력 IP3을 제공하는 셀룰러/WiMAX/4G 인프라 응용 분야에 이상적입니다. 전력 처리는 5 - 6GHz WiMAX 대역까지 우수하며, 스위치는 +31dBm의 P1dB 압축점을 제공합니다. 온칩 회로는 매우 낮은 DC 전류에서 0/+3V 또는 0/+5V의 단일 양극 전압 제어를 허용합니다. 로직 하이로 설정된 활성화 입력(EN)은 스위치를 “모두 꺼짐” 상태로 만듭니다.
정보
|
카테고리
|
|
|
|
제조업체
|
Analog Devices Inc.
|
|
|
시리즈
|
-
|
|
|
포장
|
스트립
|
|
|
부품 상태
|
활성
|
|
|
RF 유형
|
일반 용도
|
|
|
토폴로지
|
-
|
|
|
회로
|
SPDT
|
|
|
주파수 범위
|
0Hz ~ 6GHz
|
|
|
절연
|
56dB
|
|
|
삽입 손실
|
1dB
|
|
|
테스트 주파수
|
4GHz
|
|
|
P1dB
|
33dBm
|
|
|
IIP3
|
52dBm
|
|
|
특징
|
-
|
|
|
임피던스
|
50Ohm
|
|
|
전압 - 공급
|
3V ~ 5V
|
|
|
작동 온도
|
-40°C ~ 85°C
|
|
|
장착 유형
|
표면 실장
|
|
|

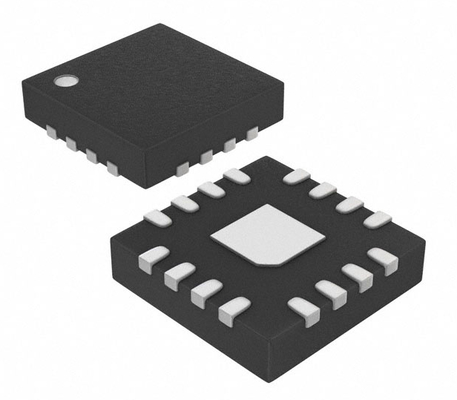

패키지 / 케이스
|
16-VQFN 노출 패드
|
|
|
공급업체 장치 패키지
|
16-QFN (4x4)
|
|
|
기본 제품 번호
|
도면
