제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | LT3042EDD LDO,76dB PSRR LDO,초저잡음 LDO |
||

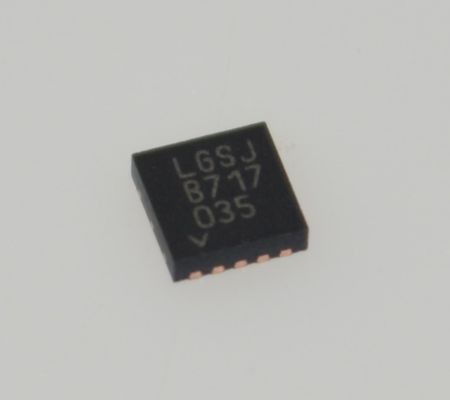

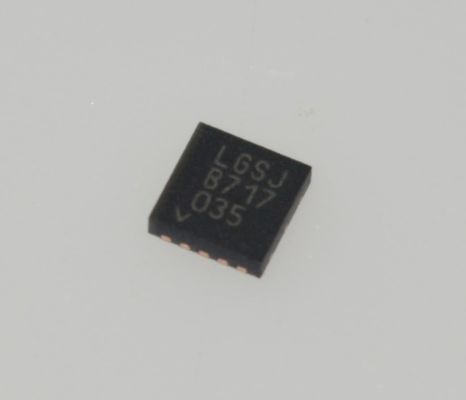

LT3042EDD 초저잡음 LDO 0.8andmu;V RMS 노이즈 76dB PSRR @1MHz 1.8-20V 입력 3mmandtimes;3mm DFN-8 -40anddeg;C ~ +125anddeg;C
andnbsp;
특징
andnbsp;초저 RMS 노이즈: 0.8andmicro;VRMS (10Hz ~ 100kHz)
andnbsp;초저 스폿 노이즈: 10kHz에서 2nV/andradic;Hz
andnbsp;초고 PSRR: 1MHz에서 79dB
andnbsp;출력 전류: 200mA
andnbsp;넓은 입력 전압 범위: 1.8V ~ 20V
andnbsp;단일 커패시터로 노이즈 및 PSRR 개선
andnbsp;100andmicro;A SET 핀 전류: andplusmn;1% 초기 정확도
andnbsp;단일 저항으로 출력 전압 프로그래밍
andnbsp;높은 대역폭: 1MHz
andnbsp;프로그래밍 가능한 전류 제한
andnbsp;낮은 드롭아웃 전압: 350mV
andnbsp;출력 전압 범위: 0V ~ 15V
andnbsp;프로그래밍 가능한 전원 정상
andnbsp;빠른 시동 기능
andnbsp;정밀 활성화/UVLO
andnbsp;병렬 연결하여 노이즈 감소 및 전류 증가
andnbsp;폴드백 기능이 있는 내부 전류 제한
andnbsp;최소 출력 커패시터: 4.7andmicro;F 세라믹
andnbsp;역 배터리 및 역 전류 보호
n 10핀 MSOP 및 3mm andtimes; 3mm DFN 패키지
andnbsp;
응용 분야
andnbsp;RF 전원 공급 장치: PLL, VCO, 믹서, LNA
andnbsp;초저 노이즈 계측
andnbsp;고속/고정밀 데이터 변환기
andnbsp;의료 응용 분야: 영상, 진단
andnbsp;정밀 전원 공급 장치
andnbsp;스위칭 전원 공급 장치의 후속 조정기
andnbsp;
설명
LTandreg;3042는 노이즈에 민감한 RF 응용 분야에 전원을 공급하기 위해 LTC의 초저 노이즈 및 초고 PSRR 아키텍처를 특징으로 하는 고성능 저전압 강하 선형 레귤레이터입니다. 고성능 전압 버퍼가 뒤따르는 정밀 전류 레퍼런스로 설계된 LT3042는 노이즈를 더욱 줄이고, 출력 전류를 늘리고, PCB에서 열을 분산시키기 위해 쉽게 병렬 연결할 수 있습니다.
이 장치는 일반적인 350mV 드롭아웃 전압에서 200mA를 공급합니다. 작동 정지 전류는 일반적으로 2mA이며, 셧다운 시 <<1andmicro;A로 떨어집니다. LT3042의 넓은 출력 전압 범위(0V ~ 15V)는 단위 이득 작동을 유지하면서 프로그래밍된 출력 전압과 관계없이 사실상 일정한 출력 노이즈, PSRR, 대역폭 및 부하 조절을 제공합니다. 또한, 레귤레이터는 프로그래밍 가능한 전류 제한, 빠른 시동 기능 및 출력 전압 조절을 나타내는 프로그래밍 가능한 전원 정상 기능을 갖추고 있습니다.
LT3042는 최소 4.7andmicro;F 세라믹 출력 커패시터로 안정적입니다. 내장된 보호 기능에는 역 배터리 보호, 역 전류 보호, 폴드백 기능이 있는 내부 전류 제한 및 히스테리시스가 있는 열 제한이 포함됩니다. LT3042는 열 강화된 10핀 MSOP 및 3mm andtimes; 3mm DFN 패키지로 제공됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
출력 구성
|
andnbsp;
|
|
|
출력 유형
|
andnbsp;
|
|
|
조정기 수
|
1
|
andnbsp;
|
|
전압 - 입력(최대)
|
20V
|
andnbsp;
|
|
전압 - 출력(최소/고정)
|
0V
|
andnbsp;
|
|
전압 - 출력(최대)
|
andnbsp;
|
|
|
전압 강하(최대)
|
0.35V @ 200mA(Typ)
|
andnbsp;
|
|
전류 - 출력
|
andnbsp;
|
|
|
PSRR
|
117dB ~ 56dB(120Hz ~ 10MHz)
|
andnbsp;
|
|
제어 기능
|
전류 제한, 활성화, 전원 정상
|
andnbsp;
|
|
보호 기능
|
과열, 역 극성
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 125anddeg;C
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
패키지/케이스
|
10-WFDFN 노출 패드
|
andnbsp;
|
|
공급업체 장치 패키지
|
10-DFN(3x3)
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
