제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | 200ms 마이크로프로세서 감독,MAX705EPA 마이크로프로세서 감독,4.65V 마이크로프로세서 감독 |
||

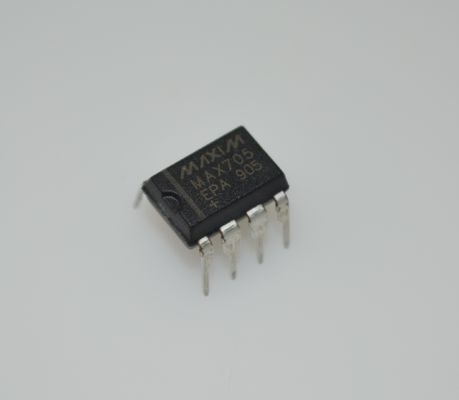

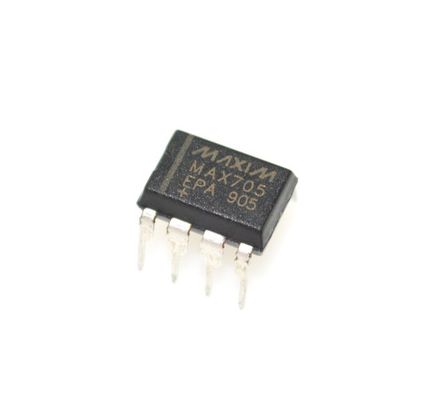

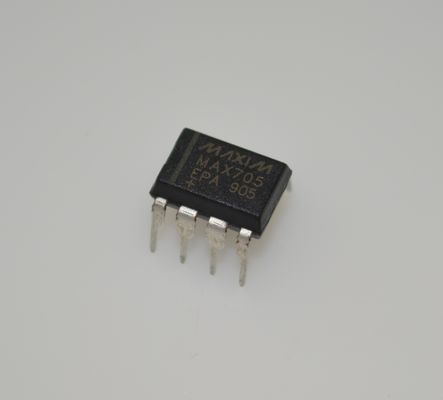

MAX705EPA 마이크로프로세서 슈퍼바이저 4.65V 임계값 200ms 리셋 펄스 5V 공급 DIP-8 -40°C ~ +85°C
andnbsp;
장점 및 특징
• 감독 기능 통합으로 시스템 신뢰성 대폭 향상 및 보드 공간 절약
andnbsp; andbull; andmu;MAX 패키지
andnbsp; andbull; VCC = 1V에서 보장되는 RESET 유효
andnbsp; andnbsp; - 200ms 리셋 펄스 폭
andnbsp; andnbsp; - 디바운스된 TTL/CMOS 호환 수동 리셋 입력
andnbsp; andnbsp; - 액티브 하이 리셋 출력 (MAX707/MAX708/MAX813L)
andnbsp; andbull; 정밀 전압 모니터링
andnbsp; andnbsp; - 4.65V (MAX705/MAX707/MAX813L)
andnbsp; andnbsp; - 4.40V (MAX706/MAX708)
andnbsp; andbull; 전원 전압 모니터링
andnbsp; andnbsp; - 고장 또는 저전압 경고
andnbsp;
응용 분야
• 컴퓨터
• 컨트롤러
• 지능형 기기
• 중요 andmu;P 전원 모니터링
andnbsp;
일반 설명
MAX705–MAX708/MAX813L 마이크로프로세서 (andmicro;P) 감독 회로는 andmicro;P 시스템에서 전원 공급 및 배터리 기능을 모니터링하는 데 필요한 구성 요소의 복잡성과 수를 줄입니다. 이러한 장치는 개별 IC 또는 개별 구성 요소에 비해 시스템 신뢰성과 정확성을 크게 향상시킵니다.
MAX705/MAX706/MAX813L은 네 가지 기능을 제공합니다.
1) 전원 켜기, 전원 끄기 및 브라운아웃 조건 동안 리셋 출력.
2) 워치독 입력이 1.6초 이내에 토글되지 않은 경우 로우로 전환되는 독립적인 워치독 출력.
3) 전원 고장 경고, 저전압 감지 또는 +5V 이외의 전원 공급 장치를 모니터링하기 위한 1.25V 임계값 감지기.
4) 액티브 로우 수동 리셋 입력.
MAX707/MAX708은 MAX705/MAX706과 동일하지만 워치독 타이머 대신 액티브 하이 리셋이 대체되었습니다. MAX813L은 RESET 대신 RESET이 제공된다는 점을 제외하고 MAX705와 동일합니다.
두 가지 공급 전압 모니터링 레벨을 사용할 수 있습니다. MAX705/MAX707/MAX813L은 공급 전압이 4.65V 미만으로 떨어지면 리셋 펄스를 생성하고, MAX706/MAX708은 4.40V 미만에서 리셋 펄스를 생성합니다. 네 가지 부품 모두 8핀 DIP, SO 및 andmicro;MAX® 패키지로 제공됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
Analog Devices Inc./Maxim Integrated
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
튜브
|
andnbsp;
|
|
부품 상태
|
단종
|
andnbsp;
|
|
DigiKey 프로그래밍 가능
|
확인되지 않음
|
andnbsp;
|
|
유형
|
단순 리셋/전원 켜기 리셋
|
andnbsp;
|
|
모니터링되는 전압 수
|
1
|
andnbsp;
|
|
전압 - 임계값
|
4.65V
|
andnbsp;
|
|
출력
|
푸시-풀, 토템 폴
|
andnbsp;
|
|
리셋
|
액티브 로우
|
andnbsp;
|
|
리셋 타임아웃
|
최소 140ms
|
andnbsp;
|
|
작동 온도
|
-40°C ~ 85°C (TA)
|
andnbsp;
|
|
장착 유형
|
스루 홀
|
andnbsp;
|
|
패키지/케이스
|
8-DIP (0.300", 7.62mm)
|
andnbsp;
|
|
공급업체 장치 패키지
|
8-PDIP
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
