제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | SOIC-8 LVDS 버퍼/드라이버,400Mbps LVDS 버퍼/드라이버,SN65LVDS100DR LVDS 버퍼/드라이버 |
||

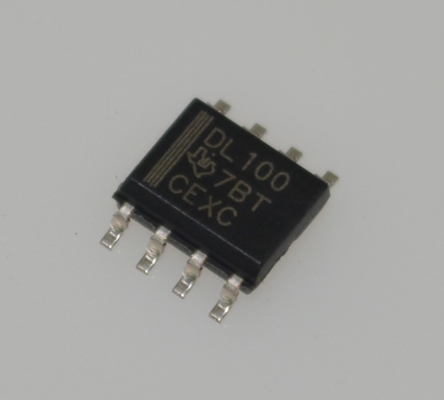

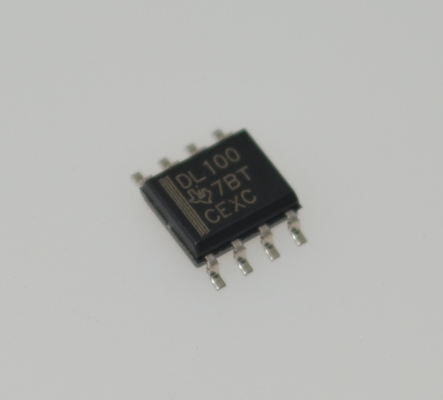

SN65LVDS100DR LVDS 버퍼/드라이버 400Mbps 데이터 속도 3.3V 공급 100andOmega; 내부 종단 SOIC-8 -40anddeg;C ~ +85anddeg;C
andnbsp;
특징
황소; 신호 속도 및 Ge를 위해 설계되었습니다. 2Gbps 1
황소; 총 지터 및lt; 65ps
황소; MC100EP16을 위한 저전력 대안
황소; 낮은100ps(최대) 부품 간 스큐
황소; 0~4V 입력 전압 범위에서 25mVof수신기 입력 임계값 히스테리시스
황소; LVPECL, CML 및 LVDS 신호 레벨과 전기적으로 호환되는 입력
황소; 3.3V 공급 작동
황소; LVDT는 110Ω 종단 저항기를 통합합니다.
황소; SOIC 및 MSOP로 제공
andnbsp;
응용
황소; 무선 인프라
황소; 통신 인프라
황소; 프린터
andnbsp;
설명
SN65LVDS100, SN65LVDT100, SN65LVDS101 및 SN65LVDT101은 중계기로 연결된 고속 차동 수신기 및 드라이버입니다. 수신기는 최대 2Gbps 속도로 LVDS(저전압 차동 신호), PECL(양극 방출기 결합 논리) 또는 CML(전류 모드 논리) 입력 신호를 수용하고 이를 LVDS 또는 PECL 출력 신호로 반복합니다. 장치를 통과하는 신호 경로는 방사 방출을 낮추고 추가되는 지터를 최소화하기 위해 차동 방식입니다.
SN65LVDS100 및 SN65LVDT100의 출력은 TIA/EIA-644-A에 정의된 LVDS 레벨입니다. SN65LVDS101 및 SN65LVDT101의 출력은 3.3V PECL 레벨과 호환됩니다. 두 드라이브 모두 명목상 100Ω 특성 임피던스를 갖는 차동 전송 라인을 구동합니다.
SN65LVDT100 및 SN65LVDT101에는 110Ω 차동 라인 종단 저항기가 포함되어 있어 보드 공간과 구성 요소 수가 적고 스터브 길이가 가장 짧습니다. SN65LVDS100 및 SN65LVDS101에 있는 VBB 전압 레퍼런스는 포함되지 않습니다. VBB는 단일 종단 입력 신호 수신에 사용하기 위해 일반적으로 VCC보다 1.35V 낮은 전압 레퍼런스를 제공하며 특히 단일 종단 3.3V PECL 입력에 유용합니다. VBB를 사용하지 않을 때는 연결되지 않거나 열려 있어야 합니다.
모든 장치는 40anddeg;C에서 85anddeg;C까지 작동하도록 특성화되어 있습니다.
andnbsp;
정보
|
범주
|
andnbsp;
|
|
|
제조업체
|
텍사스 인스트루먼트
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 및 앰프; 릴(TR)
|
andnbsp;
|
|
부품현황
|
활동적인
|
andnbsp;
|
|
유형
|
버퍼, 리드라이버
|
andnbsp;
|
|
응용
|
-
|
andnbsp;
|
|
입력
|
CML, LVDS, LVPECL
|
andnbsp;
|
|
산출
|
LVDS
|
andnbsp;
|
|
데이터 속도(최대)
|
2Gbps
|
andnbsp;
|
|
채널 수
|
1
|
andnbsp;
|
|
지연 시간
|
470ps
|
andnbsp;
|
|
신호 컨디셔닝
|
-
|
andnbsp;
|
|
정전 용량 - 입력
|
0.6pF
|
andnbsp;
|
|
전압 - 공급
|
3V ~ 3.6V
|
andnbsp;
|
|
현재 - 공급
|
25mA
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
패키지/케이스
|
8-SOIC(0.154andquot;, 3.90mm 폭)
|
andnbsp;
|
|
공급자 장치 패키지
|
8-SOIC
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
그림
