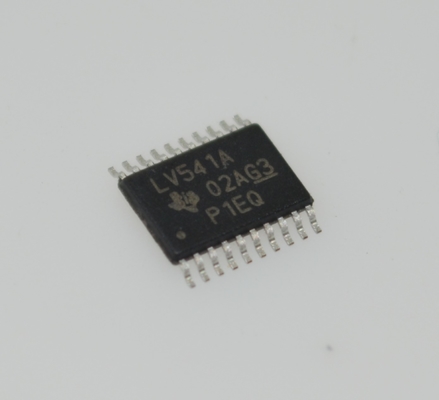

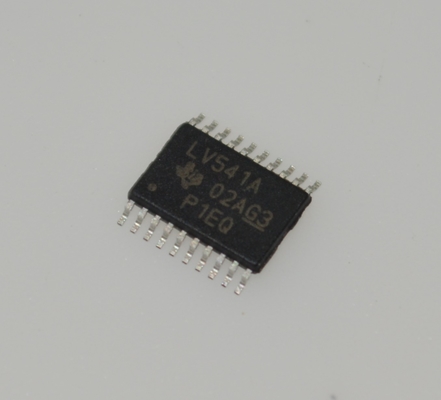

SN74LV541APWR 옥탈 버퍼/라인 드라이버 3-상태 출력 5.5V 내성 12mA 드라이브 TSSOP-20 -40°C ~ +85°C

SN74LV541APWR 옥탈 버퍼/라인 드라이버 3-State 출력 5.5V 허용 오차 12mA 드라이브 TSSOP-20 -40°C ~ +85°C

특징

• 2V ~ 5.5V VCC 작동

• 최대 tpd 6ns (5V)

• 일반 VOLP (출력 접지 바운스)< 0.8V (VCC = 3.3V, TA = 25°C)

• 일반 VOHV (출력 VOH 언더슛) > 2.3V (VCC = 3.3V, TA = 25°C)

• 모든 포트에서 혼합 모드 전압 작동 지원

• Ioff는 부분 전원 끄기 모드 작동 지원

• 래치업 성능은 JESD 17당 250mA 초과

응용 분야

• 스마트 그리드

• TV

• 셋톱 박스

• 오디오

• 서버

• 감시 카메라

• 네트워크 스위치

• 인포테인먼트

설명

SN74LV541A 장치는 2V ~ 5.5V VCC 작동을 위해 설계된 옥탈 버퍼/드라이버입니다.

기능적 특성

8 채널 버퍼링 및 드라이빙: 8 채널 버퍼 및 라인 드라이버로서 8개의 신호를 동시에 처리할 수 있습니다. 신호의 구동 능력을 효과적으로 향상시켜 장거리 전송 또는 여러 부하에 연결될 때 신호가 안정적으로 유지되도록 합니다. 데이터 버스 구동 및 주소 레지스터 버퍼링과 같은 시나리오에서 널리 사용됩니다.

3-State 출력: 3-State 출력 기능을 가지고 있습니다. 출력 인에이블(QEl 또는 QE) 입력이 하이 레벨일 때 8개의 모든 출력은 하이 임피던스 상태로 들어갑니다. 이 기능을 통해 칩은 다른 회로와 유연하게 작동하여 신호 충돌을 방지할 수 있으며, 이는 버스 공유와 같은 응용 분야에서 매우 중요합니다. 인에이블 핀을 제어하여 칩이 버스에 신호를 출력할지 여부를 결정할 수 있습니다.

광범위한 전압 입력 범위: 최대 5.5V의 전압을 수용할 수 있으며 1.65V ~ 3.3V의 전원 공급 전압 범위 내에서 작동을 지원합니다. 이 기능을 통해 다양한 전압 레벨의 장치와 쉽게 인터페이스할 수 있습니다. 3.3V 및 5V 로직 레벨 시스템 모두에 쉽게 적용할 수 있어 혼합 전압 시스템에서 칩의 다용성을 크게 향상시키고 추가 레벨 변환 회로의 필요성을 줄입니다.

전기적 성능

고속 신호 처리: 짧은 전파 지연 시간을 가지며 일반적인 값에서 입력 신호의 변화에 빠르게 응답하여 고속 데이터 전송을 달성합니다. 예를 들어, 높은 데이터 전송 속도가 필요한 일부 통신 시스템 또는 고속 데이터 수집 장비에서 신호 지연으로 인한 데이터 손실이나 시스템 성능 저하 없이 데이터를 적시에 정확하게 처리하고 전송할 수 있습니다.

저전력 소비 설계: 고성능을 보장하면서 낮은 전원 공급 전류 소비를 유지하여 전체 시스템의 전력 소비를 줄이는 데 도움이 됩니다. 이는 배터리 구동 장치 또는 엄격한 전력 소비 요구 사항이 있는 응용 시나리오(예: 휴대용 전자 장치, 사물 인터넷 노드 등)에서 특히 중요하며, 장치의 배터리 수명을 효과적으로 연장하고 에너지 활용 효율성을 향상시킬 수 있습니다.

높은 출력 전류 용량: 다양한 부하를 구동하기에 충분한 출력 전류를 제공할 수 있습니다. 가벼운 부하든 비교적 무거운 부하든 안정적으로 신호를 출력하여 연결된 장치의 정상적인 작동을 보장하고 다양한 부하 조건에서 칩의 적용 가능성을 향상시킵니다.

물리적 특성

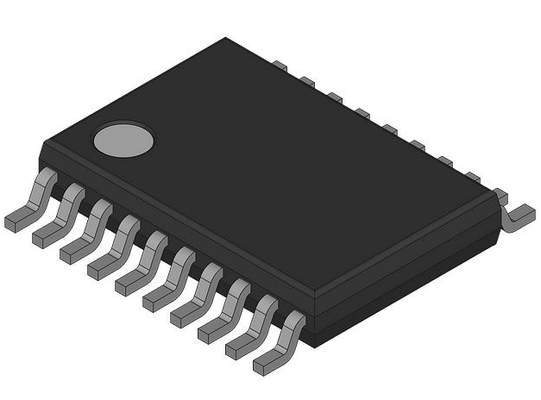

표면 실장 패키지: TSSOp-20(Thin Shrink Small Outline Package - 20핀) 표면 실장 패키지 형태를 채택합니다. 이 패키지는 소형 크기 및 작은 공간 점유율의 장점을 가지고 있어 현대 고밀도 회로 기판의 설계 요구 사항에 매우 적합하며 제한된 PCB 공간에서 더 많은 기능 통합을 실현할 수 있습니다.

최적화된 핀 레이아웃: 입력 및 출력 핀은 패키지의 반대쪽에 분포되어 있습니다. 이 레이아웃 방식은 인쇄 회로 기판(PCB)의 설계 및 레이아웃에 큰 편의성을 제공합니다. 엔지니어가 PCB 배선을 수행할 때 신호 경로를 더 쉽게 계획하고 배선 및 신호 간섭의 복잡성을 줄이며 회로 설계의 신뢰성과 안정성을 향상시킬 수 있습니다.

작동 온도 범위: -40°C ~ 125°C의 넓은 온도 범위 내에서 정상적으로 작동할 수 있어 다양한 가혹한 작업 환경에 적응할 수 있습니다. 고온 산업 환경 또는 저온 실외 응용 시나리오에서 장비의 지속적이고 안정적인 작동을 보장하면서 안정적으로 작동할 수 있습니다.

정보

도면
