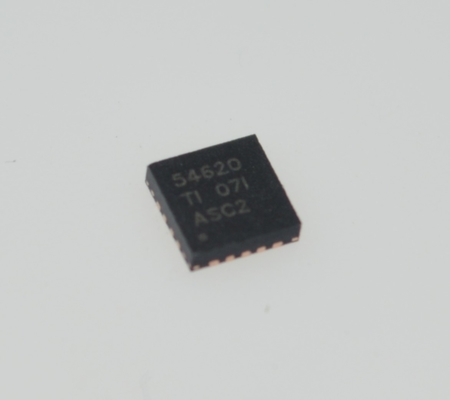

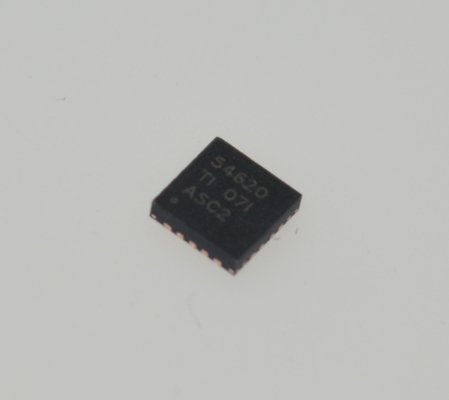

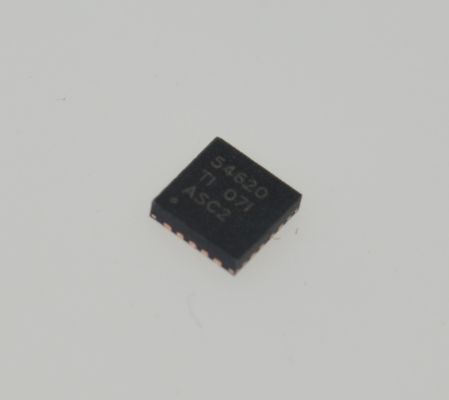

TPS54620RGYR 6A 4.5-17V 입력 조절 출력 1.5% 정확성 1.2MHz 스위칭 열 보호 및 전력 좋은 신호

TPS54620RGYR 6A 고효율 강압 컨버터, 4.5-17V 입력, 조정 가능한 출력, 1.5% 정확도, 1.2MHz 스위칭, 열 보호 및 전원 정상 신호

특징

• 통합 26 mΩ 및 19 mΩ MOSFET

• 분할 전원 레일: PVIN에서 1.6V ~ 17V

• 200kHz ~ 1.6MHz 스위칭 주파수

• 외부 클럭과 동기화

• 0.8 V±1% 전압 레퍼런스 과온도

• 낮은 2-µA 셧다운 대기 전류

• 사전 바이어스된 출력으로 단조로운 시작

•–40°C ~ 150°C 작동 접합 온도 범위

• 조정 가능한 슬로우 스타트 및 전원 시퀀싱

• 저전압 및 과전압에 대한 전원 정상 출력 모니터

• 조정 가능한 입력 저전압 록아웃

응용 분야

• 고밀도 분산 전원 시스템

• 고성능 부하 지점 조절

• 광대역, 네트워킹 및 광통신 인프라

설명

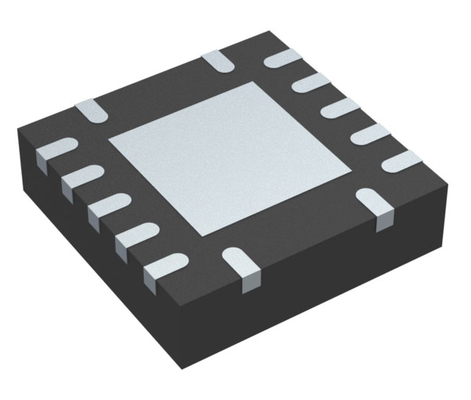

열적으로 강화된 3.50mm × 3.50mm QFN 패키지의 TPS54620은 고효율을 통해 소형 설계를 위해 최적화되고 하이사이드 및 로우사이드 MOSFET을 통합하는 완전한 기능을 갖춘 17V, 6A 동기식 강압 컨버터입니다. 전류 모드 제어를 통해 구성 요소 수를 줄이고 높은 스위칭 주파수를 선택하여 인덕터의 풋프린트를 줄여 공간 절약 효과를 더욱 높였습니다.

출력 전압 시작 램프는 SS/TR 핀으로 제어되며, 이를 통해 독립형 전원 공급 장치 또는 추적 상황에서 작동할 수 있습니다. 전원 시퀀싱은 인에이블 및 오픈 드레인 전원 정상 핀을 올바르게 구성하여 가능합니다.

하이사이드 FET의 사이클별 전류 제한은 과부하 상황에서 장치를 보호하며, 전류 런어웨이를 방지하는 로우사이드 소싱 전류 제한으로 강화됩니다. 또한 과도한 역전류를 방지하기 위해 로우사이드 MOSFET을 끄는 로우사이드 싱킹 전류 제한이 있습니다. 열 차단은 다이 온도가 열 차단 온도를 초과할 때 부품을 비활성화합니다.

정보

도면
