제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | IR2104STRPBF 하프 브리지 드라이버,UVLO 보호 하프 브리지 드라이버,SOIC-8 고전압 하프 브리지 드라이버 |
||

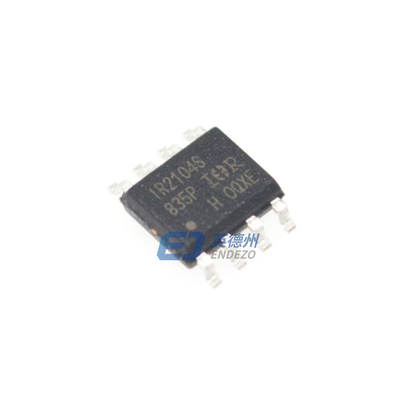

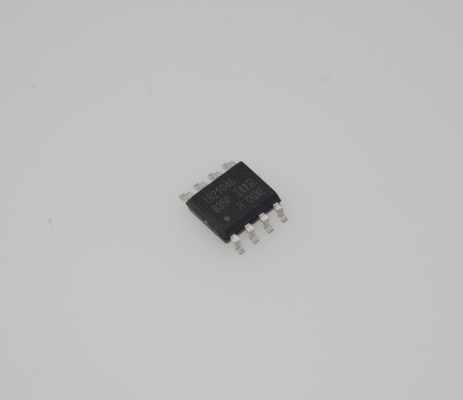

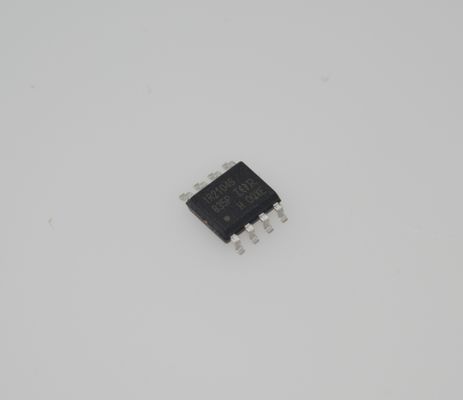

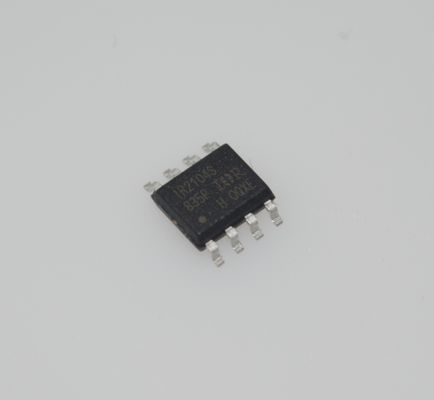

IR2104STRPBF 600V 정격의 고전압 하프 브리지 드라이버, 200mA 출력, 빠른 스위칭, 낮은 대기 전류, 견고한 SOIC-8 패키지 및 UVLO 보호
andnbsp;
andnbsp;특징
andbull; 부트스트랩 작동을 위해 설계된 플로팅 채널
andnbsp; andnbsp;최대 +600V까지 완벽하게 작동
andnbsp; andnbsp;음의 과도 전압에 내성
andnbsp; andnbsp;dV/dt 내성
andbull; 게이트 드라이브 공급 범위 10~20V
andbull; 저전압 록아웃
andbull; 3.3V, 5V 및 15V 입력 로직 호환
andbull; 교차 전도 방지 로직
andbull; 내부적으로 설정된 데드타임
andbull; 입력과 위상이 일치하는 하이 사이드 출력
andbull; 셧다운 입력은 두 채널을 모두 끕니다.
andbull; 두 채널 모두에 대해 일치하는 전파 지연
andbull; LEAD-FREE도 사용 가능
andnbsp;
설명
IR2104(S)는 종속 하이 및 로우 사이드 참조 출력 채널을 갖춘 고전압, 고속 전력 MOSFET 및 IGBT 드라이버입니다. 독점적인 HVIC 및 래치 내성 CMOS 기술은 견고한 모놀리식 구조를 가능하게 합니다. 로직 입력은 3.3V 로직까지 표준 CMOS 또는 LSTTL 출력과 호환됩니다. 출력 드라이버는 최소 드라이버 교차 전도를 위해 설계된 고 펄스 전류 버퍼 단계를 특징으로 합니다. 플로팅 채널은 하이 사이드 구성에서 N 채널 전력 MOSFET 또는 IGBT를 구동하는 데 사용할 수 있습니다.
andnbsp;
응용 분야
모터 드라이브
브러시리스 DC(BLDC) 모터 드라이브
스테퍼 모터 드라이브
서보 모터 제어
전력 및amp; 인버터
DC-AC 인버터(예: 태양광 인버터, UPS)
스위치 모드 전원 공급 장치(SMPS)
고주파 전력 변환
산업 자동화
산업용 모터 제어
로봇 드라이브 시스템
솔레노이드 밸브 구동
자동차 전자 장치
전기 자동차(EV) 모터 제어
온보드 충전기(OBC)
전동 파워 스티어링(EPS)
소비자 전자 제품 및amp; 가전 제품
인버터 에어컨/냉장고 압축기 드라이브
전동 공구(예: 드릴, 커터)
드론 ESC(전자 속도 컨트롤러)
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
Infineon Technologies
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 및amp; 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
DigiKey 프로그래밍 가능
|
확인되지 않음
|
andnbsp;
|
|
구동 구성
|
하프 브리지
|
andnbsp;
|
|
채널 유형
|
동기식
|
andnbsp;
|
|
드라이버 수
|
2
|
andnbsp;
|
|
게이트 유형
|
IGBT, MOSFET(N 채널)
|
andnbsp;
|
|
전압 - 공급
|
10V ~ 20V
|
andnbsp;
|
|
로직 전압 - VIL, VIH
|
0.8V, 3V
|
andnbsp;
|
|
전류 - 피크 출력(소스, 싱크)
|
210mA, 360mA
|
andnbsp;
|
|
입력 유형
|
비반전
|
andnbsp;
|
|
하이 사이드 전압 - 최대(부트스트랩)
|
600V
|
andnbsp;
|
|
상승/하강 시간(일반)
|
100ns, 50ns
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 150anddeg;C (TJ)
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
패키지/케이스
|
8-SOIC(0.154andquot;, 3.90mm 너비)
|
andnbsp;
|
|
공급업체 장치 패키지
|
8-SOIC
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
