정상은 중국에 있는 직업적인 전자 부품 분배자입니다.
우리는 PCB Bom를 위한 커뮤니케이션 단위, 안테나, PCB, PCBA 및 모든 성분에서 원스톱 해결책 서비스를, 제안합니다.
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | 600V 하위/하위 사이드 드라이버,IR2184STRPBF 높은/하위쪽 운전자,IR2184STRPBF |
||

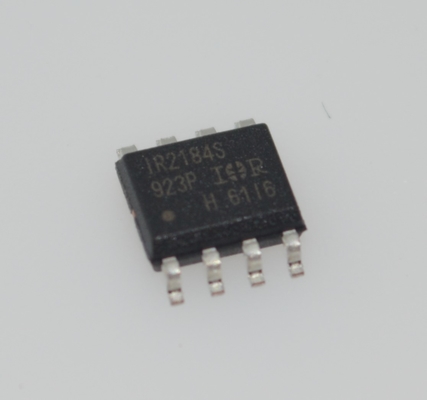

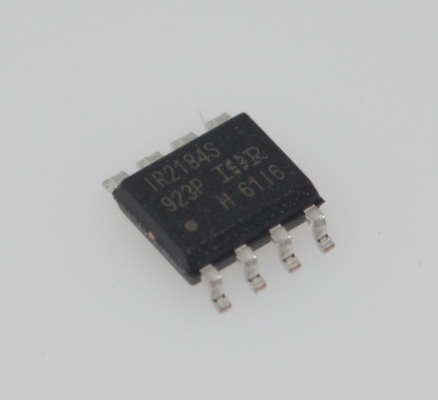

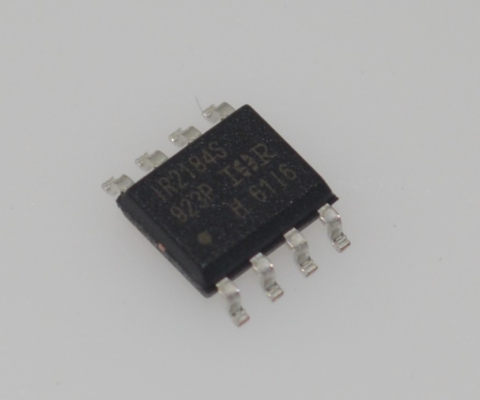

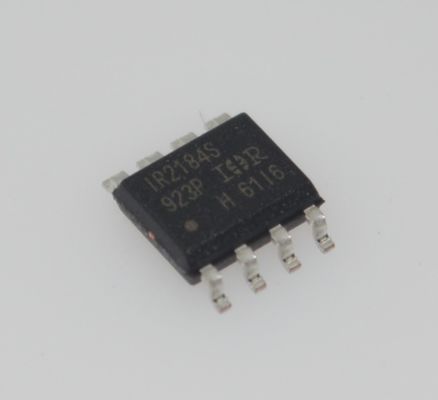

IR2184STRPBF 600V 하이/로우 사이드 드라이버 1.9A 피크 출력 고속 스위칭 UVLO 보호 소형 SOIC-8 패키지, 모터 드라이브 및 인버터용
andnbsp;
특징
andbull; 부트스트랩 작동을 위해 설계된 플로팅 채널, 최대 +600V까지 완벽하게 작동, 음의 과도 전압에 내성, dV/dt 면역
andbull; 게이트 드라이브 공급 범위 10~20V
andbull; 두 채널 모두에 대한 저전압 록아웃
andbull; 3.3V 및 5V 입력 로직 호환
andbull; 두 채널 모두에 대한 일치된 전파 지연
andbull; 로직 및 전원 접지 +/- 5V 오프셋.
andbull; 더 나은 노이즈 내성을 위한 낮은 di/dt 게이트 드라이버
andbull; 출력 소스/싱크 전류 용량 1.4A/1.8A
andbull; LEAD-FREE (PbF)도 사용 가능
andnbsp;
설명
IR2184(4)(S)는 하이 및 로우 사이드 참조 출력 채널이 있는 고전압, 고속 전력 MOSFET 및 IGBT 드라이버입니다. 독점적인 HVIC 및 래치 면역 CMOS 기술은 견고한 모놀리식 구조를 가능하게 합니다. 로직 입력은 표준 CMOS 또는 LSTTL 출력과 호환되며, 3.3V 로직까지 지원합니다. 출력 드라이버는 최소 드라이버 교차 전도를 위해 설계된 고 펄스 전류 버퍼 단계를 특징으로 합니다. 플로팅 채널은 최대 600볼트까지 작동하는 하이 사이드 구성에서 N 채널 전력 MOSFET 또는 IGBT를 구동하는 데 사용할 수 있습니다.
andnbsp;
응용 분야
모터 드라이브 시스템
브러시리스 DC (BLDC) 모터 드라이버
영구 자석 동기 모터 (PMSM) 제어
산업용 서보 드라이브 시스템
전력 변환 장비
고주파 스위치 모드 전원 공급 장치 (SMPS)
DC-AC 인버터 (태양광/UPs 응용 분야)
공진 전력 변환기
산업 자동화
산업용 로봇 팔 드라이브
CNC 공작 기계 스핀들 제어
자동 생산 라인 모터 제어
신에너지 차량
전기 자동차 모터 컨트롤러
온보드 충전기 (OBC)
전동 파워 스티어링 시스템
가전 제품
인버터 에어컨 압축기 드라이브
고급 세탁기 모터 제어
스마트 가전 전원 모듈
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
Infineon Technologies
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 and 릴 (TR)
컷 테이프 (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
DigiKey 프로그래밍 가능
|
확인되지 않음
|
andnbsp;
|
|
구동 구성
|
하프 브리지
|
andnbsp;
|
|
채널 유형
|
동기식
|
andnbsp;
|
|
드라이버 수
|
2
|
andnbsp;
|
|
게이트 유형
|
IGBT, MOSFET (N 채널)
|
andnbsp;
|
|
전압 - 공급
|
10V ~ 20V
|
andnbsp;
|
|
로직 전압 - VIL, VIH
|
0.8V, 2.7V
|
andnbsp;
|
|
전류 - 피크 출력 (소스, 싱크)
|
1.9A, 2.3A
|
andnbsp;
|
|
입력 유형
|
비반전
|
andnbsp;
|
|
하이 사이드 전압 - 최대 (부트스트랩)
|
600 V
|
andnbsp;
|
|
상승/하강 시간 (Typ)
|
40ns, 20ns
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 150anddeg;C (TJ)
|
andnbsp;
|
|
장착 유형
|
표면 장착
|
andnbsp;
|
|
패키지 / 케이스
|
8-SOIC (0.154", 3.90mm 너비)
|
andnbsp;
|
|
공급업체 장치 패키지
|
8-SOIC
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
