정상은 중국에 있는 직업적인 전자 부품 분배자입니다.
우리는 PCB Bom를 위한 커뮤니케이션 단위, 안테나, PCB, PCBA 및 모든 성분에서 원스톱 해결책 서비스를, 제안합니다.
|
제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | 조절 가능한 바크 스위치 조절기,75V 1.5A 벅 스위치 조절기,LM5088MHX-1 벅 스위치 조절기 |
||

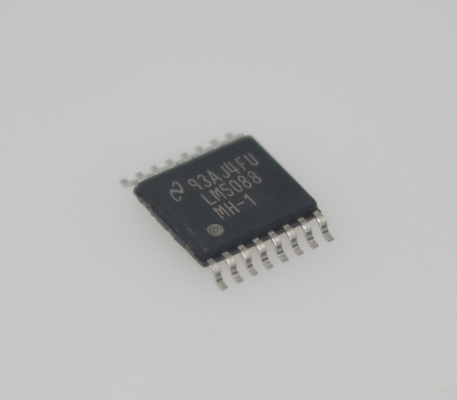

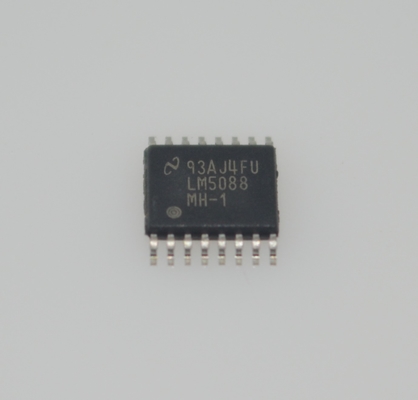

LM5088MHX-1 75V 1.5A 벅 스위칭 레귤레이터, 넓은 7.5V-75V 입력 조절 가능 출력(1.25V-60V) 90% 효율, 주파수 조정(50kHz-1MHz), 열 차단 및 HTSOP-8 패키지
andnbsp;
특징
andbull; 다음 결과와 함께 AEC-Q100 인증:
andnbsp; andndash; 장치 온도 등급 1: andndash;40anddeg;C ~ +125anddeg;C 주변 작동 온도 범위
andnbsp; andndash; 장치 HBM ESD 분류 레벨 2
andnbsp; andndash; 장치 CDM ESD 분류 레벨 C5
andbull; 에뮬레이션된 전류 모드 제어
andbull; 외부 하이 사이드 N 채널 MOSFET 구동
andbull; 4.5V ~ 75V의 초광대역 입력 전압 범위
andbull; 낮은 IQ 셧다운 및 대기 모드
andbull; 감소된 드롭아웃 전압을 위한 높은 듀티 사이클 비율 기능
andbull; 스프레드 스펙트럼 EMI 감소(LM5088-1)
andbull; 과부하 보호를 위한 히컵 타이머(LM5088-2)
andbull; 1.5% 피드백 기준 정확도로 1.205V부터 조절 가능한 출력 전압
andbull; 광대역 오차 증폭기
andbull; 단일 저항 발진기 주파수 설정
andbull; 발진기 동기화 기능
andbull; 프로그래밍 가능한 소프트 스타트
andbull; 고전압, 저드롭아웃 바이어스 레귤레이터
andbull; 열 차단 보호
andbull; 16핀 HTSSOP 패키지
andnbsp;
응용 분야
andbull; 자동차 인포테인먼트
andbull; 자동차 USB 액세서리 어댑터
andbull; 산업용 DC-DC 바이어스 및 모터 드라이버
andnbsp;
설명LM5088 고전압 비동기식 벅 컨트롤러는 최소한의 외부 부품을 사용하여 효율적인 고전압 벅 컨버터를 구현하는 데 필요한 모든 기능을 갖추고 있습니다. LM5088은 4.5V ~ 75V의 초광대역 입력 전압 범위에서 작동하도록 구성할 수 있습니다. 이 사용하기 쉬운 컨트롤러에는 외부 N 채널 벅 스위치를 제어할 수 있는 레벨 시프트 게이트 드라이버가 포함되어 있습니다. 제어 방법은 에뮬레이션된 전류 램프를 사용하는 피크 전류 모드 제어를 기반으로 합니다. 에뮬레이션된 제어 램프를 사용하면 펄스 폭 변조 회로의 노이즈 감도가 줄어들어 고입력 전압 및 저출력 전압 응용 분야에 필요한 매우 작은 듀티 사이클을 안정적으로 제어할 수 있습니다. LM5088 스위칭 주파수는 50kHz ~ 1MHz로 프로그래밍할 수 있습니다.
LM5088은 두 가지 버전으로 제공됩니다. LM5088-1은 전도 및 방사 EMI를 줄이기 위해 andplusmn;5% 주파수 디더링 기능을 제공하는 반면, LM5088-2는 과부하 보호를 위한 다목적 재시작 타이머를 제공합니다. 추가 기능으로는 저드롭아웃 바이어스 레귤레이터, 셧다운 및 대기 모드를 제어하기 위한 3단계 활성화 입력, 소프트 스타트 및 발진기 동기화 기능이 있습니다. 이 장치는 열 강화된 16핀 HTSSOP 패키지로 제공됩니다.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조업체
|
Texas Instruments
|
andnbsp;
|
|
시리즈
|
-
|
andnbsp;
|
|
포장
|
테이프 및 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
출력 유형
|
트랜지스터 드라이버
|
andnbsp;
|
|
기능
|
강압
|
andnbsp;
|
|
출력 구성
|
양수
|
andnbsp;
|
|
토폴로지
|
벅
|
andnbsp;
|
|
출력 수
|
1
|
andnbsp;
|
|
출력 위상
|
1
|
andnbsp;
|
|
전압 - 공급(Vcc/Vdd)
|
4.5V ~ 75V
|
andnbsp;
|
|
주파수 - 스위칭
|
50kHz ~ 1MHz
|
andnbsp;
|
|
듀티 사이클(최대)
|
-
|
andnbsp;
|
|
동기 정류기
|
아니요
|
andnbsp;
|
|
클럭 동기화
|
예
|
andnbsp;
|
|
직렬 인터페이스
|
-
|
andnbsp;
|
|
제어 기능
|
활성화, 주파수 제어, 램프, 소프트 스타트
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 125anddeg;C (TJ)
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
패키지 / 케이스
|
16-PowerTSSOP(0.173andquot;, 4.40mm 너비)
|
andnbsp;
|
|
공급업체 장치 패키지
|
16-HTSSOP
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
