제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | MIFARE RFID/NFC 리더 IC,MFRC52202HN1 RFID/NFC 리더 IC,MFRC52202HN1 |
||

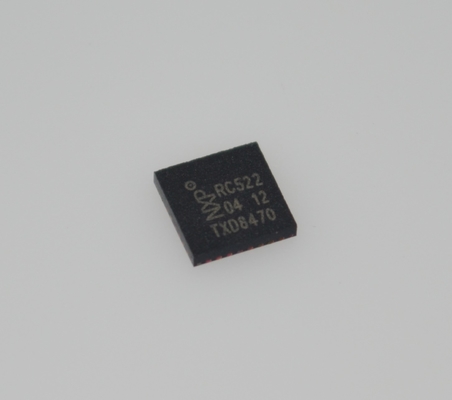

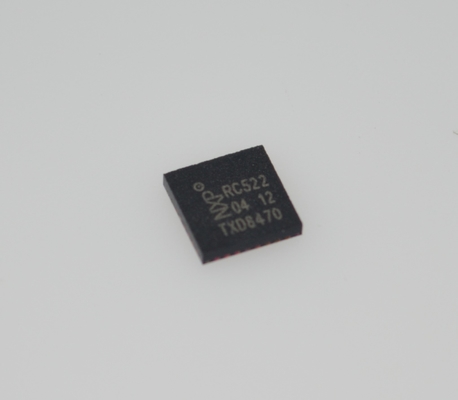

MFRC52202HN1 ISO 14443A/MIFARE 지원 SPI/I2C/UART 인터페이스, 10cm 범위, 저전력 모드 충돌 방지 및 보안 액세스 시스템을 위한 컴팩트한 HVQFN32 패키지
그리고nbsp;
특징 및 이점
응답을 해독하고 해독할 수 있는 고도로 통합된 아날로그 회로
최소 수의 외부 구성 요소를 가진 안테나를 연결하기 위한 버퍼 출력 드라이버
ISO/IEC 14443 A/MIFARE 및 NTAG를 지원합니다.
안테나 크기와 조정에 따라 읽기/쓰기 모드에서 50mm까지의 전형적인 작동 거리
MF1xxS20, MF1xxS70 및 MF1xxS50 암호화 읽기/쓰기 모드를 지원합니다.
ISO/IEC 14443를 지원합니다 848 kBd까지 더 높은 전송 속도 통신
MFIN/MFOUT를 지원합니다
MFIN/MFOUT를 통해 연결된 스마트 카드 IC에 추가적인 내부 전원 공급
지원되는 호스트 인터페이스
SPI 최대 10 Mbit/s
I2C 버스 인터페이스: 빠른 모드에서 최대 400kBd, 고속 모드에서 최대 3400kBd
RS232 1228.8 kBd까지의 일련 UART, 핀 전압 공급에 의존하는 전압 수준
FIFO 버퍼는 64 바이트 전송 및 수신을 처리합니다.
유연한 중단 모드
하드 리셋, 저전력 기능
소프트웨어 모드에서 전원을 끄는
프로그램 가능한 타이머
27.12MHz 쿼츠 크리스탈에 연결할 수 있는 내부 오시레이터
전원 공급 장치 2.5V ~ 3.3V
CRC 코프로세서
프로그램 가능한 I/O 핀
내적 자기 검증
그리고nbsp;
소개
버전 1.0과 버전 2의 차이점0
MFRC522는 두 가지 버전으로 제공됩니다.
andbull; MFRC52201HN1, 다음 각 호의 1.0 버전,
그리고 황소, MFRC52202HN1, 다음 각 호의 2 버전.0.
MFRC522 버전 2.0은 버전 1.0과 완전히 호환되며 추가로 다음과 같은 기능과 개선을 제공합니다.
그리고, 거친 조건에서 리더 IC의 안정성을 향상
더 추가 타이머 프레스칼레이터, 8.5 섹션을 참조하십시오.
andbull; RX 다수가 1로 설정되면 수정된 CRC 처리
이 데이터 셰이트 버전은 MFRC522의 두 버전 모두를 다루고 있으며, 그 버전의 차이점을 설명합니다.
그리고nbsp;
일반 설명
MFRC522는 13.56MHz에서 접촉 없는 통신을 위한 고도로 통합된 읽기/쓰기 IC입니다. MFRC522 리더는 ISO/IEC 14443 A/MIFARE 및 NTAG를 지원합니다. MFRC522andrsquo;s 내부 송신기는 추가 활성 회로 없이 ISO/IEC 14443 A/MIFARE 카드와 트랜스포더와 통신하도록 설계된 읽기/쓰기 안테나를 구동할 수 있습니다.수신기 모듈은 ISO/IEC 14443 A/MIFARE 호환 카드 및 트랜스포더에서 신호를 해독하고 디코딩하기 위해 강력하고 효율적인 구현을 제공합니다.디지털 모듈은 전체 ISO/IEC 14443 A 프레임 및 오류 탐지 기능 (평등성 및 CRC) 을 관리합니다.. MFRC522은 MF1xxS20, MF1xxS70 및 MF1xxS50 제품을 지원합니다. MFRC522은 비접촉 통신을 지원하며 양방향으로 848 kBd까지의 MIFARE 더 높은 전송 속도를 사용합니다.
그리고nbsp;
정보
|
분류
|
그리고nbsp;
|
|
|
제조업자
|
NXP USA Inc.
|
그리고nbsp;
|
|
시리즈
|
그리고nbsp;
|
|
|
포장
|
트레이
|
그리고nbsp;
|
|
부분 상태
|
액티브
|
그리고nbsp;
|
|
종류
|
RFID 리더
|
그리고nbsp;
|
|
빈도
|
13.56MHz
|
그리고nbsp;
|
|
표준
|
ISO 14443, MIFARE
|
그리고nbsp;
|
|
인터페이스
|
I2C, SPI, UART
|
그리고nbsp;
|
|
전압 - 공급
|
2.5V ~ 3.3V
|
그리고nbsp;
|
|
작동 온도
|
-25°C ~ 85°C
|
그리고nbsp;
|
|
장착형
|
표면 마운트
|
그리고nbsp;
|
|
패키지 / 케이스
|
32-VFQFN 노출 패드
|
그리고nbsp;
|
|
공급자의 장치 패키지
|
32-HVQFN (5x5)
|
그리고nbsp;
|
|
기본 제품 번호
|
그리고nbsp;
그리고nbsp;
그림
