제품 상세 정보:
결제 및 배송 조건:
|
| 기능: | 승압, 강압 | 출력 구성: | 긍정적이거나 부정적입니다 |
|---|---|---|---|
| 토폴로지: | 상승, 뛰어오릅니다 | 출력 유형: | 조정 가능 |
| 출력의 수: | 1 | ||
| 강조하다: | 12비트 ADC MCU MSP430F147IPMR,초저전력 MCU MSP430F147IPMR,32KB 플래시 MCU MSP430F147IPMR |
||

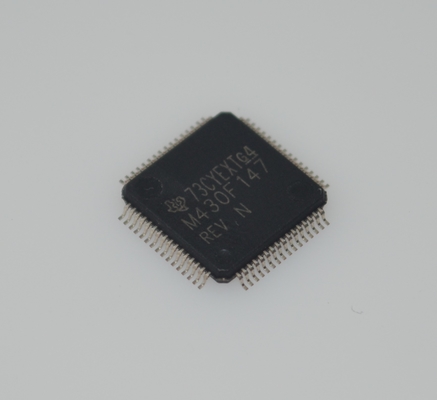

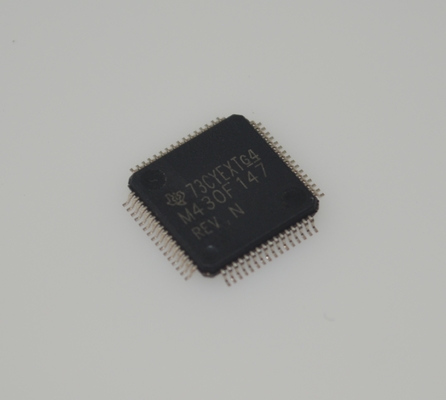

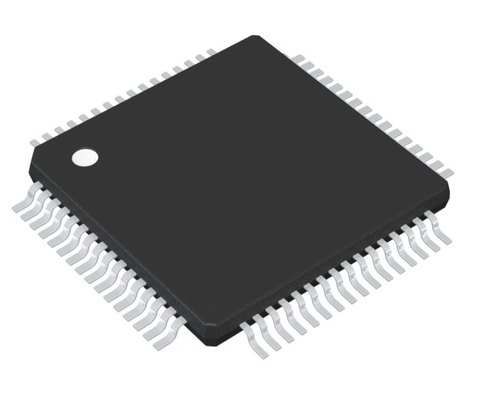

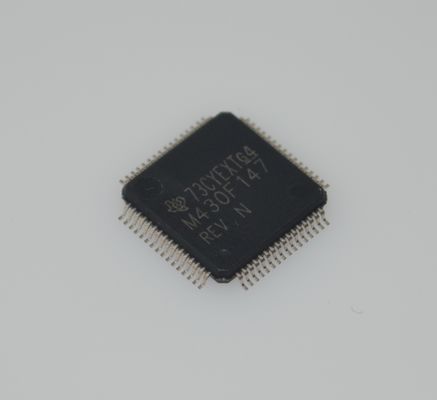

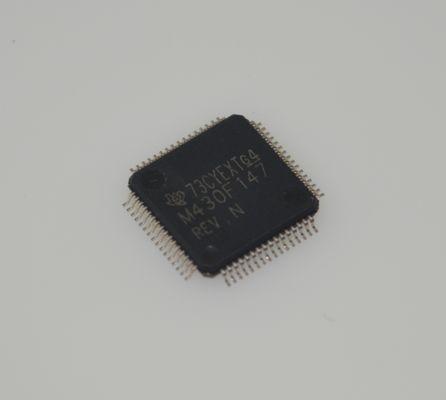

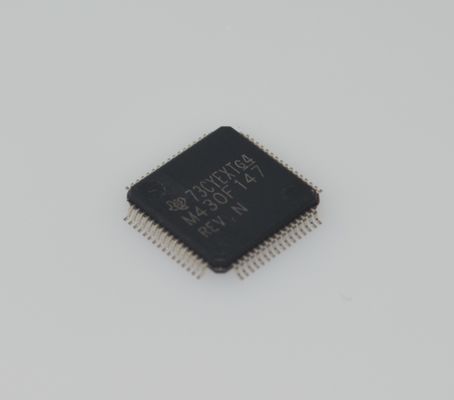

MSP430F147IPMR 16MHz 초저전력 MCU, 32KB 플래시, 1KB RAM, 12비트 ADC, 16비트 타이머, UART/SPI/I2C, 1.8-3.6V 작동 및 64핀 LQFP 패키지
andnbsp;
특징andnbsp;
andbull; 낮은 전압 범위, 1.8V ~ 3.6V
andbull; 초저전력 소비:
andnbsp; andndash; 활성 모드: 1MHz, 2.2V에서 280 andmicro;A
andnbsp; andndash; 대기 모드: 1.6 andmicro;A
andnbsp; andndash; 꺼짐 모드(RAM 유지): 0.1 andmicro;A
andbull; 5가지 절전 모드
andbull; 6 andmicro;s 미만으로 대기 모드에서 깨어나기
andbull; 16비트 RISC 아키텍처, 125ns 명령어 사이클 시간
andbull; 내부 레퍼런스, 샘플 앤 홀드 및 자동 스캔 기능을 갖춘 12비트 아날로그-디지털 변환기(ADC)
andbull; 7개의 캡처/비교 섀도우 레지스터를 갖춘 16비트 타이머_B
andbull; 3개의 캡처/비교 레지스터를 갖춘 16비트 타이머_A
andbull; 온칩 비교기
andbull; 직렬 온보드 프로그래밍, 외부 프로그래밍 전압 불필요, 보안 퓨즈에 의한 프로그래밍 가능한 코드 보호
andbull; 직렬 통신 인터페이스(USART), 비동기 UART 또는 동기 SPI 인터페이스로 작동
andnbsp; andndash; MSP430F14x 및 MSP430F14x1 장치에서 두 개의 USART(USART0, USART1)
andnbsp; andndash; MSP430F13x 장치에서 하나의 USART(USART0)
andbull; 제품군 구성원(장치 비교 참조)
andnbsp;andndash; MSP430F133
andnbsp; andnbsp;andndash; 8KB+256 바이트 플래시 메모리, 256 바이트 RAM
andnbsp;andndash; MSP430F135
andnbsp; andnbsp;andndash; 16KB +256 바이트 플래시 메모리, 512 바이트 RAM
andnbsp;andndash; MSP430F147, MSP430F1471
andnbsp; andnbsp;andndash; 32KB +256 바이트 플래시 메모리, 1KB RAM
andnbsp;andndash; MSP430F148, MSP430F1481
andnbsp; andnbsp;andndash; 48KB +256 바이트 플래시 메모리, 2KB RAM
andnbsp;andndash; MSP430F149, MSP430F1491
andnbsp; andnbsp;andndash; 60KB +256 바이트 플래시 메모리, 2KB RAM
andnbsp;
응용 분야
andbull; 센서 시스템
andbull; 산업 제어
andbull; 휴대형 미터
andnbsp;
설명
Texas Instruments MSP430andtrade; 초저전력 마이크로컨트롤러(MCU) 제품군은 다양한 응용 분야를 위해 설계된 다양한 주변 장치 세트를 갖춘 여러 장치로 구성됩니다. 아키텍처는 5가지 저전력 모드와 결합되어 휴대형 측정 응용 분야에서 배터리 수명을 연장하도록 최적화되었습니다. 이 장치는 강력한 16비트 RISC CPU, 16비트 레지스터 및 최대 코드 효율성에 기여하는 상수 생성기를 특징으로 합니다. 디지털 제어 발진기(DCO)를 사용하면 6 andmicro;s 미만으로 저전력 모드에서 활성 모드로 깨어날 수 있습니다.
MSP430F13x, MSP430F14x 및 MSP430F14x1 MCU는 두 개의 내장 16비트 타이머, MSP430F13x 및 MSP430F14x 장치에서 빠른 12비트 ADC, MSP430F13x 장치에서 하나의 USART 또는 MSP430F14x 및 MSP430F14x1 장치에서 두 개의 USART, 48개의 I/O 핀을 지원합니다. 하드웨어 승수는 성능을 향상시키고 광범위한 코드 및 하드웨어 호환 제품군 솔루션을 제공합니다.
전체 모듈 설명은 MSP430x1xx 제품군 사용자andrsquo;s 가이드를 참조하십시오.
andnbsp;
정보
|
카테고리
|
andnbsp;
|
|
|
제조사
|
andnbsp;
|
|
|
시리즈
|
andnbsp;
|
|
|
포장
|
테이프 및amp; 릴(TR)
컷 테이프(CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
부품 상태
|
활성
|
andnbsp;
|
|
DigiKey 프로그래밍 가능
|
확인됨
|
andnbsp;
|
|
코어 프로세서
|
MSP430 CPU16
|
andnbsp;
|
|
코어 크기
|
16비트
|
andnbsp;
|
|
속도
|
8MHz
|
andnbsp;
|
|
연결성
|
SPI, UART/USART
|
andnbsp;
|
|
주변 장치
|
POR, PWM, WDT
|
andnbsp;
|
|
I/O 수
|
48
|
andnbsp;
|
|
프로그램 메모리 크기
|
andnbsp;
|
|
|
프로그램 메모리 유형
|
FLASH
|
andnbsp;
|
|
EEPROM 크기
|
-
|
andnbsp;
|
|
RAM 크기
|
1K x 8
|
andnbsp;
|
|
전압 - 공급(Vcc/Vdd)
|
1.8V ~ 3.6V
|
andnbsp;
|
|
데이터 변환기
|
A/D 8x12b
|
andnbsp;
|
|
발진기 유형
|
내부
|
andnbsp;
|
|
작동 온도
|
-40anddeg;C ~ 85anddeg;C(TA)
|
andnbsp;
|
|
장착 유형
|
표면 실장
|
andnbsp;
|
|
공급업체 장치 패키지
|
64-LQFP(10x10)
|
andnbsp;
|
|
패키지 / 케이스
|
64-LQFP
|
andnbsp;
|
|
기본 제품 번호
|
andnbsp;
도면
